申请日2020.03.27
公开（公告）日2021.02.26
IPC分类号B01F7/04; C02F1/00
摘要
本实用新型属于污水处理技术领域，尤其是一种具备搅拌功能的污水全自动加药装置，针对现有的过滤网容易堵塞，清理不便，药剂不能自动加入，需要工作人员手动加入，浪费人力资源的问题，现提出如下方案，其包括卧式罐，卧式罐的两侧分别连通有进水口和出水口，所述卧式罐的内部固定连接有过滤网，过滤网的中心位置转动连接有支撑轴，支撑轴的一端固定安装有弧形刮杆，弧形刮杆与过滤网接触，卧式罐的一侧固定连接有电机，电机的输出轴上固定连接有污水混合器。本实用新型可以对过滤网进行清理，避免过滤网堵塞，可以在对药液和污水混合时自动加入药液，不需要工作人员操作，节约人力资源。
权利要求书

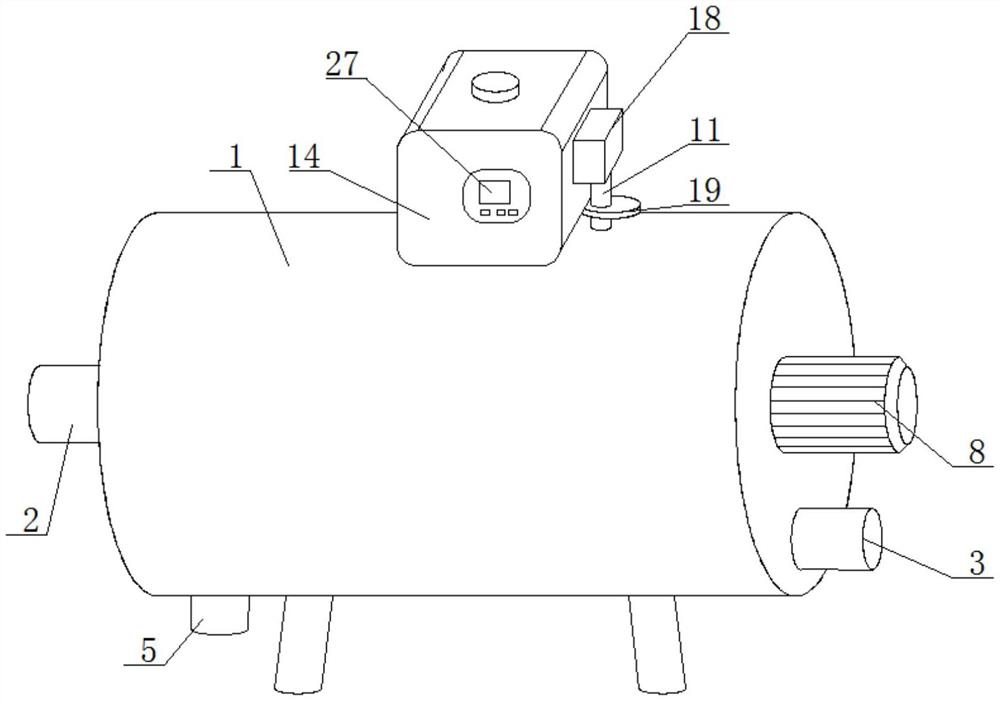

1.一种具备搅拌功能的污水全自动加药装置，包括卧式罐(1)，卧式罐(1)的两侧分别连通有进水口(2)和出水口(3)，卧式罐(1)的内部固定连接有过滤网(4)，其特征在于，所述过滤网(4)的中心位置转动连接有支撑轴(7)，支撑轴(7)的一端固定安装有弧形刮杆(6)，弧形刮杆(6)与过滤网(4)接触，卧式罐(1)的一侧固定连接有电机(8)，电机(8)的输出轴上固定连接有污水混合器(9)，污水混合器(9)与支撑轴(7)之间连接有同一个联轴器(10)，卧式罐(1)上垂直转动连接有纵向轴(11)，纵向轴(11)与污水混合器(9)相适配，卧式罐(1)的顶部固定连接有加药箱(14)，加药箱(14)上连接有混合结构，混合结构与纵向轴(11)连接，加药箱(14)与卧式罐(1)之间连通有同一个加料管(22)，加料管(22)内设置有间歇机构，间歇机构与纵向轴(11)相适配。
2.根据权利要求1所述的一种具备搅拌功能的污水全自动加药装置，其特征在于，所述间歇机构包括挡板(23)、滑动板(25)、钉子杆(20)、椭圆板(19)和复位弹簧(21)，挡板(23)固定安装在加料管(22)内，钉子杆(20)与加料管(22)横向滑动连接，滑动板(25)与钉子杆(20)的小头固定安装，滑动板(25)滑动在挡板(23)的底部，挡板(23)的偏心位置开设有出药孔(24)，出药孔(24)与滑动板(25)重合，椭圆板(19)固定安装在纵向轴(11)的外侧，钉子杆(20)的大头与椭圆板(19)抵触，复位弹簧(21)固定安装在钉子杆(20)与加料管(22)之间。
3.根据权利要求1所述的一种具备搅拌功能的污水全自动加药装置，其特征在于，所述污水混合器(9)的外侧开设有第一斜纹(13)，纵向轴(11)的外侧固定套设有第一蜗轮(12)，第一蜗轮(12)与第一斜纹(13)啮合。
4.根据权利要求1所述的一种具备搅拌功能的污水全自动加药装置，其特征在于，所述混合结构包括药液混合器(15)、第二蜗轮(16)和保护盖(18)，药液混合器(15)与加药箱(14)转动连接，保护盖(18)固定连接在加药箱(14)的一侧，药液混合器(15)与保护盖(18)转动连接，药液混合器(15)的外侧开设有第二斜纹(17)，第二蜗轮(16)固定安装在纵向轴(11)的顶端，第二蜗轮(16)与第二斜纹(17)啮合。
5.根据权利要求1所述的一种具备搅拌功能的污水全自动加药装置，其特征在于，所述加料管(22)的内壁上固定安装有支撑杆(26)，滑动板(25)的外侧开设有支撑槽，支撑杆(26)与支撑槽滑动连接。
6.根据权利要求1所述的一种具备搅拌功能的污水全自动加药装置，其特征在于，所述卧式罐(1)的底部连通有排污管(5)，加药箱(14)的一侧固定连接有控制器(27)。
说明书
一种具备搅拌功能的污水全自动加药装置
技术领域
本实用新型涉及污水处理技术领域，尤其涉及一种具备搅拌功能的污水全自动加药装置。
背景技术
随着社会的进步和发展，城市污水处理成为重要话题，人类的生存离不开水资源，然而人们每天都在大量消耗着地球的水，为节约地球上这些仅有水资源，需要对污水进行处理并重复利用，尤其是针对各种纺织、造纸、印染、化工等产业，由于废水量大，如不进行可靠的污水处理，不仅会造成浪费，且对环境造成极其严重的污染。
通常使用过滤、配合药剂与污水混合进行处理，现有的过滤方式多通过过滤网过滤，但是过滤网容易堵塞，清理不便，且药剂不能自动加入，需要工作人员手动加入，浪费人力资源。
实用新型内容
本实用新型的目的是为了解决现有的过滤网容易堵塞，清理不便，药剂不能自动加入，需要工作人员手动加入，浪费人力资源的缺点，而提出的一种具备搅拌功能的污水全自动加药装置。
为了实现上述目的，本实用新型采用了如下技术方案：
一种具备搅拌功能的污水全自动加药装置，包括卧式罐，卧式罐的两侧分别连通有进水口和出水口，所述卧式罐的内部固定连接有过滤网，过滤网的中心位置转动连接有支撑轴，支撑轴的一端固定安装有弧形刮杆，弧形刮杆与过滤网接触，卧式罐的一侧固定连接有电机，电机的输出轴上固定连接有污水混合器，污水混合器与支撑轴之间连接有同一个联轴器，卧式罐上垂直转动连接有纵向轴，纵向轴与污水混合器相适配，卧式罐的顶部固定连接有加药箱，加药箱上连接有混合结构，混合结构与纵向轴连接，加药箱与卧式罐之间连通有同一个加料管，加料管内设置有间歇机构，间歇机构与纵向轴相适配。
优选的，所述间歇机构包括挡板、滑动板、钉子杆、椭圆板和复位弹簧，挡板固定安装在加料管内，钉子杆与加料管横向滑动连接，滑动板与钉子杆的小头固定安装，滑动板滑动在挡板的底部，挡板的偏心位置开设有出药孔，出药孔与滑动板重合，椭圆板固定安装在纵向轴的外侧，钉子杆的大头与椭圆板抵触，复位弹簧固定安装在钉子杆与加料管之间。
优选的，所述污水混合器的外侧开设有第一斜纹，纵向轴的外侧固定套设有第一蜗轮，第一蜗轮与第一斜纹啮合。
优选的，所述混合结构包括药液混合器、第二蜗轮和保护盖，药液混合器与加药箱转动连接，保护盖固定连接在加药箱的一侧，药液混合器与保护盖转动连接，药液混合器的外侧开设有第二斜纹，第二蜗轮固定安装在纵向轴的顶端，第二蜗轮与第二斜纹啮合。
优选的，所述加料管的内壁上固定安装有支撑杆，滑动板的外侧开设有支撑槽，支撑杆与支撑槽滑动连接。
优选的，所述卧式罐的底部连通有排污管，加药箱的一侧固定连接有控制器。
与现有技术相比，本实用新型的优点在于：
(1)本方案向加药箱内加入药粉和清水，通过弹簧的弹力，滑动板对出药孔遮挡，防止药粉和清水流入卧式罐内，污水进入卧式罐内；
(2)本方案电机通过水混合器、联轴器带动支撑轴转动，支撑轴带动弧形刮杆转动，弧形刮杆转动对过滤网进行清理刮洗，避免过滤网堵塞；
(3)本方案通过药液混合器对药粉和清水混合，避免药粉沉淀；
(4)本方案通过椭圆板挤压钉子杆，钉子杆推动滑动板移动，在复位弹簧的弹力作用下，钉子杆带动滑动板间歇性对出药孔遮挡，使得混合后的药液可以自动间歇性流入卧式罐内，避免人工加药；通过污水混合器对药液和污水进行混合；
本实用新型可以对过滤网进行清理，避免过滤网堵塞，可以在对药液和污水混合时自动加入药液，不需要工作人员操作，节约人力资源。
（发明人：来文艳;胡淑媛;来文娟）
