申请日2021.01.27
公开（公告）日2021.03.26
IPC分类号C02F1/52
摘要
本发明公开了一种可加快反应和沉淀速度的生产污水处理装置，包括外壳，所述外壳上端面固定设有研磨箱，所述研磨箱内设有研磨传动腔，所述研磨传动腔内设有研磨机构，所述研磨机构包括固定设置在所述外壳上端面的转动电机，本发明通过研磨机构将药剂进行研磨，使得药剂与污水的接触面积增大，并且通过叶片使污水产生涡流，通过涡流强烈的水流流动加快药剂与污水的反应速度，反应完成后的污水并通过管道分为两部分，一部分通过管道直接排入到沉淀腔中，当水位到达一定高度时，开启另一部分管道，污水通过换热器降温后再排入的沉淀腔中，使得沉淀腔中的污水分为冷热两部分，基于冷水会下降的原理，使得沉淀腔中的絮凝有一个初速度，加快絮凝沉淀。
权利要求书
1.一种可加快反应和沉淀速度的生产污水处理装置，包括外壳,其特征在于：所述外壳上端面固定设有研磨箱，所述研磨箱内设有研磨传动腔，所述研磨传动腔内设有研磨机构，所述研磨机构包括固定设置在所述外壳上端面的转动电机，所述转动电机驱动连接有转动轴，所述转动轴上固定连接有低速皮带轮和高速皮带轮，所述低速皮带轮在所述高速皮带轮上方，所述高速皮带轮上摩擦连接有高速皮带，所述高速皮带摩擦连接在涡流转动带轮上，所述涡流转动带轮固定连接在涡流轴上，所述涡流轴贯穿所述外壳，且所述涡流轴通过轴承与所述外壳转动连接，同时在所述研磨传动腔和污水腔内，所述污水腔设置在所述外壳内，所述涡流轴内设有离心腔和开口朝上的研磨腔，所述研磨腔的所述离心腔相连通，且所述离心腔与四个开口朝外的撒药孔相连，四个所述撒药孔均匀分布设置在所述涡流轴前后左右四个端面内，所述离心腔下侧内壁上转动连接有研磨轴，所述研磨轴转动连接在所述研磨传动腔的上侧内壁上，所述研磨轴上固定连接有研磨转动带轮，所述研磨转动带轮上摩擦连接有低速皮带，所述低速皮带摩擦连接在所述低速皮带轮上，所述涡流轴上端面上固定设置装药漏斗，所述装药漏斗内设有开口朝上的装药腔，所述装药腔与所述研磨腔相连，所述涡流轴上固定设有涡流扇叶，所述涡流扇叶设置在所述污水腔内；
所述外壳内固定设有主体，所述主体内设有沉淀机构，所述沉淀机构包括设置在所述主体上且开口朝上的主管道，所述主管道与所述污水腔相通，所述主体内设有冷通道和热通道，所述冷通道和所述热通道都分别与所述主管道连通，所述主管道左侧设有冷通道封闭腔，所述冷通道封闭腔内设有冷通道封闭板，所述冷通道封闭板下端面固定连接有冷通道复位弹簧，所述冷通道复位弹簧固定连接在冷通道电磁铁上，所述主管道右侧设有热通道封闭腔，所述热通道封闭腔内设有热通道封闭板，所述热通道封闭板下端面设有热通道复位弹簧，所述热通道复位弹簧固定连接在热通道电磁铁上，所述冷通道电磁铁和所述热通道电磁铁都固定设置在所述主体内，所述主体内固定设有换热器外壳，所述换热器外壳内设有热水腔，所述热水腔的左侧内壁上固定设有换热器隔板，所述热水腔内设有冷水管道，所述冷水管道通过冷水出口和冷水入口与外界连通，所述热水腔与所述冷通道和冷通道出口连通，所述冷通道出口与沉淀腔相连通，所述沉淀腔设置在所述主体内，所述热通道与所述沉淀腔相连通，所述沉淀腔内设有刮泥轴，所述刮泥轴驱动连接在刮泥电机上，所述刮泥电机固定设置在所述主体内，所述刮泥轴上固定设有两个左右对称的刮泥板，所述刮泥板紧靠着所述沉淀腔的下侧内壁上，所述沉淀腔的左侧内壁上设有开口朝右的浮块移动腔，所述浮块移动腔内设有升降移动块，所述升降移动块可在所述浮块移动腔内上下滑动，所述升降移动块的右端面上固定连接有浮块；
所述沉淀腔下侧设有排出机构，所述排出机构包括设置在所述沉淀腔下侧且与所述沉淀腔相连通的沉淀腔出口，所述沉淀腔出口下侧设有开口朝右且贯穿所述主体和所述外壳的螺旋封闭腔，所述螺旋封闭腔内设有螺旋轴，所述螺旋轴驱动连接在排出电机的右端面上，所述排出电机固定设置在所述主体内，所述螺旋封闭腔下侧设有滤水腔，所述滤水腔和所述螺旋封闭腔通过滤水板相隔开，所述滤水腔与出水管道相连通，所述出水管道贯穿所述主体和所述外壳与外界相通。
2.根据权利要求 1 所述的一种可加快反应和沉淀速度的生产污水处理装置，其特征在于：所述研磨箱上设有开关门，所述开关门通过开关轴铰接在所述研磨箱上。
3.根据权利要求 1 所述的一种可加快反应和沉淀速度的生产污水处理装置，其特征在于：所述浮块移动腔上侧内壁上固定设有接触开关。
4.根据权利要求 1所述的一种可加快反应和沉淀速度的生产污水处理装置，其特征在于：所述外壳上设有两个以所述涡流扇叶轴心对称的污水进水管道，所述污水进水管道贯穿所述外壳并伸到所述污水腔内。
5.根据权利要求1所述的一种可加快反应和沉淀速度的生产污水处理装置，其特征在于：所述低速皮带轮的直径比所述高速皮带轮小，所述研磨转动带轮和所述涡流转动带轮直径一致。

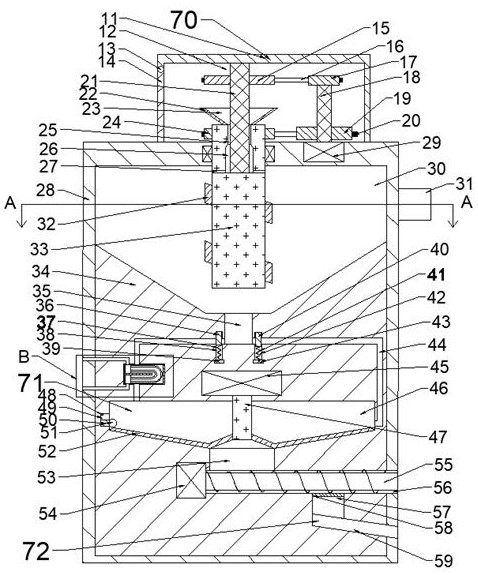

说明书
一种可加快反应和沉淀速度的生产污水处理装置
技术领域
本发明涉及污水处理领域，具体为一种可加快反应和沉淀速度的生产污水处理装置。
背景技术
随着科技的发展，环境污染是日益严峻的问题，其中污水处理众多环境问题中的重中之重，污水包括工业污水和生活污水，如果污水不能被完全净化就直接排放，会重新进入到地球的水循环系统中，破坏生态环境之外，污水也会进入人体，影响人类的健康，而现有的污水处理装置都因为反应速度和沉淀速度问题，使得污水处理的的效率较低。
发明内容
本发明要解决的技术问题是提供一种可加快反应和沉淀速度的生产污水处理装置，克服上述情况。
本发明是通过以下技术方案来实现的。
本发明的一种可加快反应和沉淀速度的生产污水处理装置，包括外壳,所述外壳上端面固定设有研磨箱，所述研磨箱内设有研磨传动腔，所述研磨传动腔内设有研磨机构，所述研磨机构包括固定设置在所述外壳上端面的转动电机，所述转动电机驱动连接有转动轴，所述转动轴上固定连接有低速皮带轮和高速皮带轮，所述低速皮带轮在所述高速皮带轮上方，所述高速皮带轮上摩擦连接有高速皮带，所述高速皮带摩擦连接在涡流转动带轮上，所述涡流转动带轮固定连接在涡流轴上，所述涡流轴贯穿所述外壳，且所述涡流轴通过轴承与所述外壳转动连接，同时在所述研磨传动腔和污水腔内，所述污水腔设置在所述外壳内，所述涡流轴内设有离心腔和开口朝上的研磨腔，所述研磨腔的所述离心腔相连通，且所述离心腔与四个开口朝外的撒药孔相连，四个所述撒药孔均匀分布设置在所述涡流轴前后左右四个端面内，所述离心腔下侧内壁上转动连接有研磨轴，所述研磨轴转动连接在所述研磨传动腔的上侧内壁上，所述研磨轴上固定连接有研磨转动带轮，所述研磨转动带轮上摩擦连接有低速皮带，所述低速皮带摩擦连接在所述低速皮带轮上，所述涡流轴上端面上固定设置装药漏斗，所述装药漏斗内设有开口朝上的装药腔，所述装药腔与所述研磨腔相连，所述涡流轴上固定设有涡流扇叶，所述涡流扇叶设置在所述污水腔内；
所述外壳内固定设有主体，所述主体内设有沉淀机构，所述沉淀机构包括设置在所述主体上且开口朝上的主管道，所述主管道与所述污水腔相通，所述主体内设有冷通道和热通道，所述冷通道和所述热通道都分别与所述主管道连通，所述主管道左侧设有冷通道封闭腔，所述冷通道封闭腔内设有冷通道封闭板，所述冷通道封闭板下端面固定连接有冷通道复位弹簧，所述冷通道复位弹簧固定连接在冷通道电磁铁上，所述主管道右侧设有热通道封闭腔，所述热通道封闭腔内设有热通道封闭板，所述热通道封闭板下端面设有热通道复位弹簧，所述热通道复位弹簧固定连接在热通道电磁铁上，所述冷通道电磁铁和所述热通道电磁铁都固定设置在所述主体内，所述主体内固定设有换热器外壳，所述换热器外壳内设有热水腔，所述热水腔的左侧内壁上固定设有换热器隔板，所述热水腔内设有冷水管道，所述冷水管道通过冷水出口和冷水入口与外界连通，所述热水腔与所述冷通道和冷通道出口连通，所述冷通道出口与沉淀腔相连通，所述沉淀腔设置在所述主体内，所述热通道与所述沉淀腔相连通，所述沉淀腔内设有刮泥轴，所述刮泥轴驱动连接在刮泥电机上，所述刮泥电机固定设置在所述主体内，所述刮泥轴上固定设有两个左右对称的刮泥板，所述刮泥板紧靠着所述沉淀腔的下侧内壁上，所述沉淀腔的左侧内壁上设有开口朝右的浮块移动腔，所述浮块移动腔内设有升降移动块，所述升降移动块可在所述浮块移动腔内上下滑动，所述升降移动块的右端面上固定连接有浮块；
所述沉淀腔下侧设有排出机构，所述排出机构包括设置在所述沉淀腔下侧且与所述沉淀腔相连通的沉淀腔出口，所述沉淀腔出口下侧设有开口朝右且贯穿所述主体和所述外壳的螺旋封闭腔，所述螺旋封闭腔内设有螺旋轴，所述螺旋轴驱动连接在排出电机的右端面上，所述排出电机固定设置在所述主体内，所述螺旋封闭腔下侧设有滤水腔，所述滤水腔和所述螺旋封闭腔通过滤水板相隔开，所述滤水腔与出水管道相连通，所述出水管道贯穿所述主体和所述外壳与外界相通。
优选地，所述研磨箱上设有开关门，所述开关门通过开关轴铰接在所述研磨箱上。
优选地，所述浮块移动腔上侧内壁上固定设有接触开关。
优选地，所述外壳上设有两个以所述涡流扇叶轴心对称的污水进水管道，所述污水进水管道贯穿所述外壳并伸到所述污水腔内。
优选地，所述低速皮带轮的直径比所述高速皮带轮小，所述研磨转动带轮和所述涡流转动带轮直径一致。
本发明的有益效果 ：本发明通过研磨机构将药剂进行研磨，使得药剂与污水的接触面积增大，并且通过叶片使污水产生涡流，通过涡流强烈的水流流动加快药剂与污水的反应速度，反应完成后的污水并通过管道分为两部分，一部分通过管道直接排入到沉淀腔中，当水位到达一定高度时，开启另一部分管道，污水通过换热器降温后再排入的沉淀腔中，使得沉淀腔中的污水分为冷热两部分，基于冷水会下降的原理，使得沉淀腔中的絮凝有一个初速度，加快絮凝沉淀。
（发明人：王义）
