申请日2020.07.10
公开（公告）日2021.03.12
IPC分类号B01D35/30; B01D29/03; B01D29/96
摘要
本实用新型涉及污水处理技术领域，公开了一种污水处理过滤架，包括过滤框架，所述过滤框架内腔活动插接有过滤盒，过滤盒左侧壁水平开设有若干等距分布的进水口，所述过滤盒右侧盖合有过滤网板，位于所述过滤盒内腔上下两部中间位置均水平向右固定连接有连接柱，每根所述连接柱右端面均通过第一蝴蝶螺栓与过滤网板固定连接。本实用新型通过将过滤网板上下两侧壁的第二蝴蝶螺栓进行拆除后可以将过滤盒从过滤框架内取出，此时过滤盒内的脏污被存储起来，然后再单独拆除过滤网板上的两个第一蝴蝶螺栓即可，这种方式可以避免现有技术中直接拆除过滤网板后造成过滤面的脏污落在过滤框架底部的问题。
权利要求书

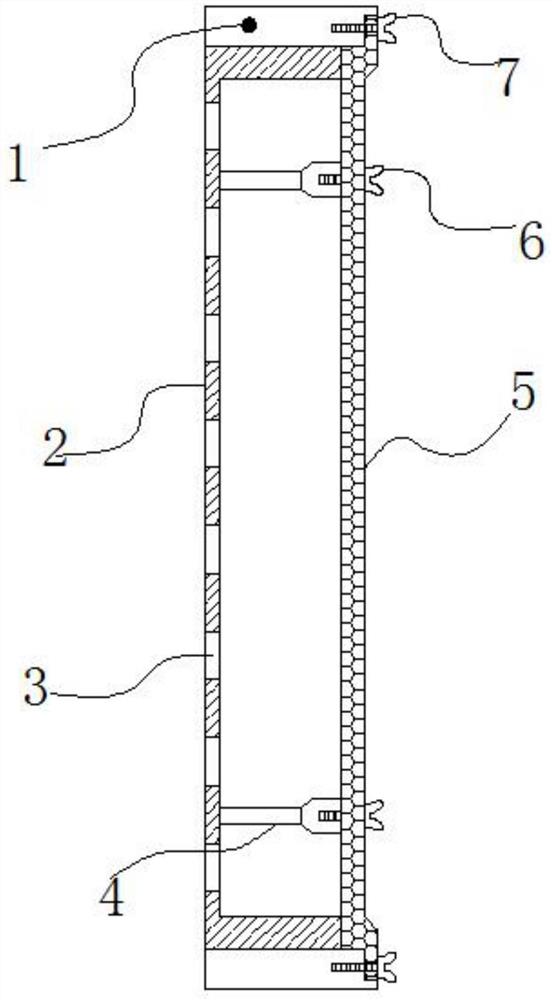

1.一种污水处理过滤架，包括过滤框架(1)，其特征在于：所述过滤框架(1)内腔活动插接有过滤盒(2)，过滤盒(2)左侧壁水平开设有若干等距分布的进水口(3)，所述过滤盒(2)右侧盖合有过滤网板(5)，位于所述过滤盒(2)内腔上下两部中间位置均水平向右固定连接有连接柱(4)，每根所述连接柱(4)右端面均通过第一蝴蝶螺栓(6)与过滤网板(5)固定连接；过滤网板(5)上下两端部中间位置水平向左螺纹拧合有第二蝴蝶螺栓(7)，第二蝴蝶螺栓(7)与过滤框架(1)螺纹拧合固定。
2.根据权利要求1所述的一种污水处理过滤架，其特征在于：所述进水口(3)的孔径为3cm。
3.根据权利要求1所述的一种污水处理过滤架，其特征在于：所述过滤网板(5)为100目的不锈钢网板。
4.根据权利要求1所述的一种污水处理过滤架，其特征在于：所述过滤盒(2)和连接柱(4)均为工程塑料件。
说明书
一种污水处理过滤架
技术领域
本实用新型涉及污水处理技术领域，具体为一种污水处理过滤架。
背景技术
目前，现有污水处理过滤网过滤一端时间后，需要利用高压喷枪反向喷射清污，避免污物粘附在过滤网网孔上，但在拆卸过滤网过程中，过滤网上的污物容易受到震动掉在污水处理池内，形成重复污染。
经检索公开(公告)号CN205796679U公开一种污水处理过滤架，属于污水处理装置领域；其解决了现有过滤架拆卸时会对为污水处理池造成污染的问题。本实用新型包括框架和固定在框架内的过滤网，过滤网正面为进水侧，背面为出水侧，还包括贴合在过滤网正面上的挡污板，挡污板上设有若干开孔方向与过滤网垂直的挡污孔。污水通过过滤网正面的进水侧进入过滤网，利用过滤网进行过滤，因此污物会置于挡污孔内，之后拆卸过滤架清理时，可以避免过滤网上粘附的污物掉在污水处理池内，以避免重复污染污水处理池。
但是经本发明人探索发现该技术方案仍然存在至少以下缺陷：
该技术中设置开孔呈锥形分布，存在脏污滑落，导致直接拆除过滤网板后造成过滤面的脏污落在过滤框架底部的问题。
实用新型内容
本实用新型的目的在于提供一种污水处理过滤架，解决了背景技术中所提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种污水处理过滤架，包括过滤框架，所述过滤框架内腔活动插接有过滤盒，过滤盒左侧壁水平开设有若干等距分布的进水口，所述过滤盒右侧盖合有过滤网板，位于所述过滤盒内腔上下两部中间位置均水平向右固定连接有连接柱，每根所述连接柱右端面均通过第一蝴蝶螺栓与过滤网板固定连接；过滤网板上下两端部中间位置水平向左螺纹拧合有第二蝴蝶螺栓，第二蝴蝶螺栓与过滤框架螺纹拧合固定。
作为本实用新型的一种优选实施方式，所述进水口的孔径为3cm。
作为本实用新型的一种优选实施方式，所述过滤网板为100目的不锈钢网板。
作为本实用新型的一种优选实施方式，所述过滤盒和连接柱均为工程塑料件。
与现有技术相比，本实用新型的有益效果如下：
本实用新型通过将过滤网板上下两侧壁的第二蝴蝶螺栓进行拆除后可以将过滤盒从过滤框架内取出，此时过滤盒内的脏污被存储起来，然后再单独拆除过滤网板上的两个第一蝴蝶螺栓即可，这种方式可以避免现有技术中直接拆除过滤网板后造成过滤面的脏污落在过滤框架底部的问题。
（发明人：辛海波;田鑫）
