申请日2020.12.12
公开（公告）日2021.03.19
IPC分类号C02F1/00; B01D33/067; B01D33/073; B01D33/46; B01D33/50; B01D33/76; B01D33/80
摘要
本发明公开了一种工业废水处理系统，包括清水箱、隔板、污水箱、提升管、过滤管、管刷电机、驱动链轮、从动链轮和过滤管刷，所述清水箱一侧污水箱，所述污水箱与清水箱之间设有隔板，所述污水箱内转动设有过滤管，所述过滤管一端转动设置在污水箱壁上。本发明可以可以对污水进行过滤，并且在过滤的过程中可以将杂质进行处理，防止杂质堵塞过滤管，过滤管刷可以对过滤管进行清洗刷出杂质，并且在使用的过程中还可以将杂质排出污水箱，防止污水箱内的杂质堆积过多。
权利要求书
1.一种工业废水处理系统，其特征在于，包括清水箱(1)、隔板(2)、污水箱(3)、提升管(4)、过滤管(5)、管刷电机(6)、驱动链轮(7)、从动链轮(8)和过滤管刷(10)，所述清水箱(1)一侧污水箱(3)，所述污水箱(3)与清水箱(1)之间设有隔板(4)，所述污水箱(3)内转动设有过滤管(5)，所述过滤管(5)一端转动设置在污水箱(3)壁上，所述过滤管(5)另一端转动设置在隔板(2)上，所述过滤管(5)穿过隔板(2)，所述过滤管(5)上设有过滤管刷(10)，所述过滤管刷(10)一端设置在污水箱(3)壁上，所述隔板(2)上设有管刷电机(6)，所述管刷电机(6)与过滤管刷(10)连接，所述管刷电机(6)另一端设有驱动链轮(7)，所述过滤管(5)伸出隔板(2)的一端设有从动链轮(8)，所述驱动链轮(7)通过链条与从动链轮(8)相连接，所述污水箱(3)一侧设有提升管(4)。
2.如权利要求1所述的一种工业废水处理系统，其特征在于：所述污水箱(3)底部设有推动螺杆(11)，所述隔板(2)下部设有推动电机(12)，所述推动电机(12)与推动螺杆(11)相连接，所述推动螺杆(11)一端伸入到提升管(4)内。
3.如权利要求1所述的一种工业废水处理系统，其特征在于：所述清水箱(1)壁一侧设有冲洗电机(13)，所述冲洗电机(13)上连接有冲洗杆(14)，所述冲洗杆(14)另一端设置在污水箱(3)壁上，所述冲洗杆(14)设置在过滤管(5)内部，所述冲洗杆(14)上设有冲洗板(15)。
4.如权利要求1所述的一种工业废水处理系统，其特征在于：所述提升管(4)上设有提升电机(16)，所述提升管(4)内设有提升螺杆(17)，所述提升管(4)上部一侧设有出料管(18)。
5.如权利要求1所述的一种工业废水处理系统，其特征在于：所述污水箱(3)内设有阻流板(19)，所述阻流板(19)设置在过滤管(5)下部，所述阻流板(19)并列排布。
6.如权利要求1所述的一种工业废水处理系统，其特征在于：所述清水箱(1)一侧设有出水电机(20)，所述出水电机(20)上设有出水管(21)。
说明书
一种工业废水处理系统
技术领域
本发明涉及污水水处理技术领域，具体为一种工业废水处理系统。
背景技术
污水处理为使污水达到排入某一水体或再次使用的水质要求对其进行净化的过程，但是传统的污水处理设备在使用的过程中很容易发生堵塞的现象，并且在使用的过程中在设备中会堆积大量的杂质造成设备的运行不畅。
发明内容
(一)解决的技术问题
针对现有技术的不足，本发明提供了一种工业废水处理系统。
(二)技术方案
本发明解决其技术问题所采用的技术方案是：

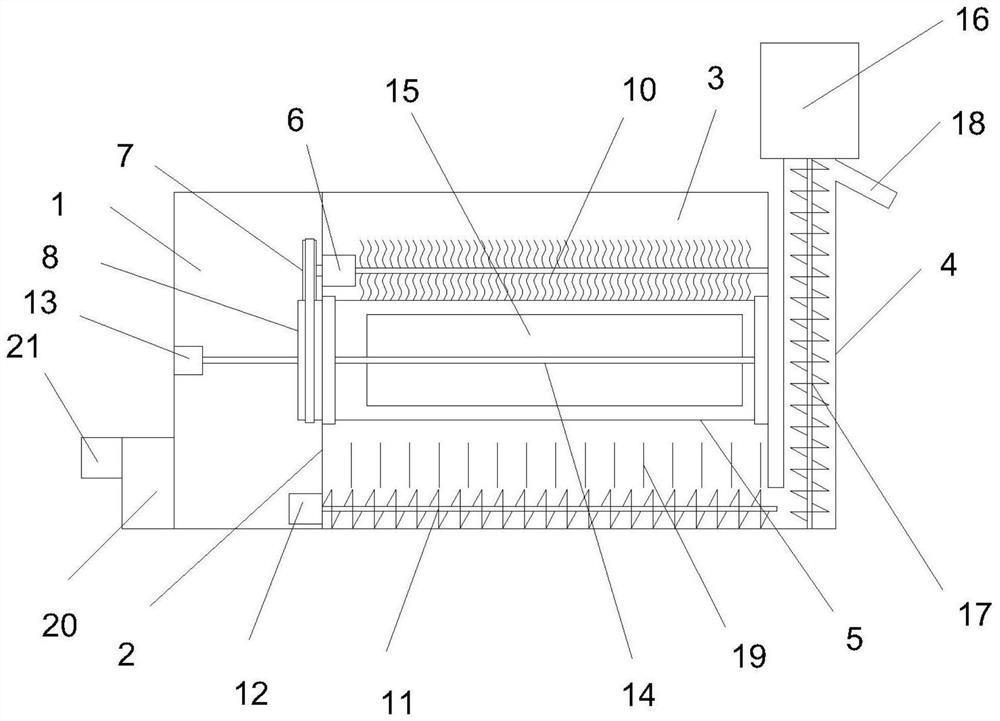

一种工业废水处理系统，包括清水箱1、隔板2、污水箱3、提升管4、过滤管5、管刷电机6、驱动链轮7、从动链轮8和过滤管刷10，所述清水箱 1一侧污水箱3，所述污水箱3与清水箱1之间设有隔板4，所述污水箱3内转动设有过滤管5，所述过滤管5一端转动设置在污水箱3壁上，所述过滤管 5另一端转动设置在隔板2上，所述过滤管5穿过隔板2，所述过滤管5上设有过滤管刷10，所述过滤管刷10一端设置在污水箱3壁上，所述隔板2上设有管刷电机6，所述管刷电机6与过滤管刷10连接，所述管刷电机6另一端设有驱动链轮7，所述过滤管5伸出隔板2的一端设有从动链轮8，所述驱动链轮7通过链条与从动链轮8相连接，所述污水箱3一侧设有提升管4。
优选的，所述污水箱3底部设有推动螺杆11，所述隔板2下部设有推动电机12，所述推动电机12与推动螺杆11相连接，所述推动螺杆11一端伸入到提升管4内。
优选的，所述清水箱1壁一侧设有冲洗电机13，所述冲洗电机13上连接有冲洗杆14，所述冲洗杆14另一端设置在污水箱3壁上，所述冲洗杆14设置在过滤管5内部，所述冲洗杆14上设有冲洗板15。
优选的，所述提升管4上设有提升电机16，所述提升管4内设有提升螺杆17，所述提升管4上部一侧设有出料管18。
优选的，所述污水箱3内设有阻流板19，所述阻流板19设置在过滤管5 下部，所述阻流板19并列排布。
优选的，所述清水箱1一侧设有出水电机20，所述出水电机20上设有出水管21。
(三)有益效果
本发明的有益效果是：
本发明可以可以对污水进行过滤，并且在过滤的过程中可以将杂质进行处理，防止杂质堵塞过滤管，过滤管刷可以对过滤管进行清洗刷出杂质，并且在使用的过程中还可以将杂质排出污水箱，防止污水箱内的杂质堆积过多。
（发明人：刘娥;尤建美;张俭;刘娟）
