工业污水沉淀分层收集装置

发布时间:2022-1-14 8:40:18  中国污水处理工程网

申请日2021.01.26

公开(公告)日2021.04.09

IPC分类号C02F1/52; B01F7/16

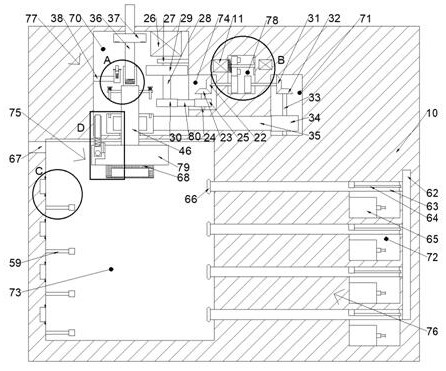

摘要

本发明公开了一种工业污水沉淀分层收集设备,包括机体,机体中设有分层腔,机体右侧设有四个阵列的收集腔,分层腔上侧设有升降腔,升降腔右侧设有正转腔,正转腔右侧设有动力腔,动力腔右侧设有反转腔,分层腔中设有使污水沉淀分层的分层装置,分层装置包括固定安装在动力腔左侧壁的主电机,主电机动力连接有电机花键轴,机体右侧设有收集污水的收集装置,机体上侧设有控制反转上升的上升装置,此设备能够对污水进行分层隔离收集处理,以便后续对污水进行处理,能够简化污水的处理步骤,对于较为洁净的污水能够简单处理,并对严重污染的污水特别处理,能够节约处理资源,并使水资源能够尽可能多地回收并重新利用。


权利要求书

1.一种工业污水沉淀分层收集设备,包括机体,其特征在于:所述机体中设有分层腔,所述机体右侧设有四个阵列的收集腔,所述分层腔上侧设有升降腔,所述升降腔右侧设有正转腔,所述正转腔右侧设有动力腔,所述动力腔右侧设有反转腔,所述分层腔中设有使污水沉淀分层的分层装置;

所述分层装置包括固定安装在所述动力腔左侧壁的主电机,所述主电机动力连接有电机花键轴,所述电机花键轴上花键连接有动力齿轮,所述动力齿轮与所述动力腔左侧壁之间连接有齿轮弹簧,所述动力齿轮右侧固设有被动磁铁,所述动力腔右侧壁固设有主动电磁铁,所述动力腔右侧的所述机体中固设有电磁电源,所述电磁电源能够控制所述主动电磁铁产生磁性,所述反转腔与所述动力腔之间转动连接有右侧转轴,所述正转腔与所述动力腔之间转动连接有左侧转轴,所述动力腔中的所述左侧转轴和所述右侧转轴上分别固设有左侧齿轮和右侧齿轮,所述反转腔中的所述右侧转轴上固设有右侧锥齿轮,所述正转腔中的所述左侧转轴上固设有左侧锥齿轮,所述动力齿轮与所述左侧齿轮啮合,所述反转腔上下侧壁转动连接有带轮转轴,所述带轮转轴上固设有反转锥齿轮和主动带轮,所述反转锥齿轮与所述右侧锥齿轮啮合,所述升降腔下侧壁转动连接有固定转轴,所述固定转轴上固设有从动带轮,所述从动带轮中单向转动连接有转动螺母,所述从动带轮与所述主动带轮之间连接有连接皮带,所述转动螺母中螺纹连接有升降丝杆,所述升降丝杆延伸进入所述分层腔中,所述分层腔中的所述升降丝杆上固设有旋转块,所述旋转块下侧固设有存储箱,所述存储箱中设有空腔,所述空腔中存有凝结剂,所述分层腔左侧壁上固设有四个固定杆,所述固定杆上固设有检测器,每个所述固定杆上侧的所述分层腔左侧壁中滑动连接有两个收缩卡块,每个所述收缩卡块上连接有弹簧;

所述机体右侧设有收集污水的收集装置,所述机体上侧设有控制反转上升的上升装置。

2.根据权利要求1所述一种工业污水沉淀分层收集设备,其特征在于:所述从动带轮左侧转动连接有旋转搅拌杆,所述旋转搅拌杆中连接有扭簧,所述旋转搅拌杆右侧固设有活动磁铁,所述从动带轮中固设有与所述活动磁铁相吸的固定磁铁,所述旋转搅拌杆中滑动连接有收缩杆,所述收缩杆与所述旋转搅拌杆之间连接有收缩弹簧,所述升降丝杆上侧固设有两个延伸板,每个所述延伸板中滑动连接有缓冲滑杆,所述缓冲滑杆上侧固设有弹簧板,所述弹簧板与所述延伸板之间连接有缓冲弹簧,所述升降丝杆上侧固设有花键套,所述花键套中花键连接有花键转轴,所述花键转轴与所述花键套之间连接有升降弹簧,所述分层腔左侧设有连通的进水口,所述从动带轮上侧设有能够使所述缓冲滑杆进入的孔。

3.根据权利要求1所述一种工业污水沉淀分层收集设备,其特征在于:所述上升装置包括固定安装在所述升降腔左侧壁的固定板,所述固定板以此固设有支撑块,所述支撑块中滑动连接有滑动杆,所述滑动杆与所述支撑块之间连接有支撑弹簧,所述支撑块固设有接触磁铁,所述滑动杆中滑动连接有两个卡在所述支撑块中的卡位块,所述卡位块中连接有弹簧,所述花键转轴上侧固设有升降齿轮,所述升降齿轮下侧固设有多个所述接触磁铁,此所述接触磁铁与所述滑动杆上的所述接触磁铁能够相互吸引,所述升降腔上侧壁固设有高压泵,所述升降腔右侧壁固设有转轴板,所述转轴板中转动连接有竖直转轴,所述竖直转轴中固设有复位齿轮和正转副带轮,所述正转腔下侧壁转动连接有齿轮转轴,所述齿轮转轴上固设有正转锥齿轮和正转主带轮,所述正转锥齿轮与所述左侧锥齿轮啮合,所述正转主带轮与所述正转副带轮之间连接有传动皮带。

4.根据权利要求1所述一种工业污水沉淀分层收集设备,其特征在于:所述收集装置包括固定安装在每个所述收集腔下侧壁的吸水泵,所述收集腔上侧的所述机体中滑动连接有移动隔板,所述移动隔板中设有输送管,所述输送管与所述吸水泵连接有软管,软管放在所述吸水泵右侧,所述收集腔右侧设有相通的汇流管。

5.根据权利要求1所述一种工业污水沉淀分层收集设备,其特征在于:所述高压泵与所述检测器相连通,所述检测器控制所述高压泵。

说明书

一种工业污水沉淀分层收集设备

技术领域

本发明涉及工业污水相关领域,具体为一种工业污水沉淀分层收集设备。

背景技术

工业废水包括生产废水、生产污水及冷却水,是指工业生产过程中产生的废水和废液,其中含有随水流失的工业生产用料、中间产物、副产品以及生产过程中产生的污染物,对于污水的重新利用,需要先对污水进行处理,保证水源洁净后才能使用,但是一般的处理方式是直接将污水进行处理,这样需要对大量污水进行处理,会消耗大量资源,其处理效率不高,因此需要将污水进行分层,对不同污染程度的污水进行不同处理,减小处理资源的使用。

发明内容

为了解决上述问题,本发明提供了一种工业污水沉淀分层收集设备。

本发明是通过以下技术方案来实现的。

本发明的一种工业污水沉淀分层收集设备,包括机体,所述机体中设有分层腔,所述机体右侧设有四个阵列的收集腔,所述分层腔上侧设有升降腔,所述升降腔右侧设有正转腔,所述正转腔右侧设有动力腔,所述动力腔右侧设有反转腔,所述分层腔中设有使污水沉淀分层的分层装置;

所述分层装置包括固定安装在所述动力腔左侧壁的主电机,所述主电机动力连接有电机花键轴,所述电机花键轴上花键连接有动力齿轮,所述动力齿轮与所述动力腔左侧壁之间连接有齿轮弹簧,所述动力齿轮右侧固设有被动磁铁,所述动力腔右侧壁固设有主动电磁铁,所述动力腔右侧的所述机体中固设有电磁电源,所述电磁电源能够控制所述主动电磁铁产生磁性,所述反转腔与所述动力腔之间转动连接有右侧转轴,所述正转腔与所述动力腔之间转动连接有左侧转轴,所述动力腔中的所述左侧转轴和所述右侧转轴上分别固设有左侧齿轮和右侧齿轮,所述反转腔中的所述右侧转轴上固设有右侧锥齿轮,所述正转腔中的所述左侧转轴上固设有左侧锥齿轮,所述动力齿轮与所述左侧齿轮啮合,所述反转腔上下侧壁转动连接有带轮转轴,所述带轮转轴上固设有反转锥齿轮和主动带轮,所述反转锥齿轮与所述右侧锥齿轮啮合,所述升降腔下侧壁转动连接有固定转轴,所述固定转轴上固设有从动带轮,所述从动带轮中单向转动连接有转动螺母,所述从动带轮与所述主动带轮之间连接有连接皮带,所述转动螺母中螺纹连接有升降丝杆,所述升降丝杆延伸进入所述分层腔中,所述分层腔中的所述升降丝杆上固设有旋转块,所述旋转块下侧固设有存储箱,所述存储箱中设有空腔,所述空腔中存有凝结剂,所述分层腔左侧壁上固设有四个固定杆,所述固定杆上固设有检测器,每个所述固定杆上侧的所述分层腔左侧壁中滑动连接有两个收缩卡块,每个所述收缩卡块上连接有弹簧;

所述机体右侧设有收集污水的收集装置,所述机体上侧设有控制反转上升的上升装置。

优选地,所述从动带轮左侧转动连接有旋转搅拌杆,所述旋转搅拌杆中连接有扭簧,所述旋转搅拌杆右侧固设有活动磁铁,所述从动带轮中固设有与所述活动磁铁相吸的固定磁铁,所述旋转搅拌杆中滑动连接有收缩杆,所述收缩杆与所述旋转搅拌杆之间连接有收缩弹簧,所述升降丝杆上侧固设有两个延伸板,每个所述延伸板中滑动连接有缓冲滑杆,所述缓冲滑杆上侧固设有弹簧板,所述弹簧板与所述延伸板之间连接有缓冲弹簧,所述升降丝杆上侧固设有花键套,所述花键套中花键连接有花键转轴,所述花键转轴与所述花键套之间连接有升降弹簧,所述分层腔左侧设有连通的进水口,所述从动带轮上侧设有能够使所述缓冲滑杆进入的孔。

优选地,所述上升装置包括固定安装在所述升降腔左侧壁的固定板,所述固定板以此固设有支撑块,所述支撑块中滑动连接有滑动杆,所述滑动杆与所述支撑块之间连接有支撑弹簧,所述支撑块固设有接触磁铁,所述滑动杆中滑动连接有两个卡在所述支撑块中的卡位块,所述卡位块中连接有弹簧,所述花键转轴上侧固设有升降齿轮,所述升降齿轮下侧固设有多个所述接触磁铁,此所述接触磁铁与所述滑动杆上的所述接触磁铁能够相互吸引,所述升降腔上侧壁固设有高压泵,所述升降腔右侧壁固设有转轴板,所述转轴板中转动连接有竖直转轴,所述竖直转轴中固设有复位齿轮和正转副带轮,所述正转腔下侧壁转动连接有齿轮转轴,所述齿轮转轴上固设有正转锥齿轮和正转主带轮,所述正转锥齿轮与所述左侧锥齿轮啮合,所述正转主带轮与所述正转副带轮之间连接有传动皮带。

优选地,所述收集装置包括固定安装在每个所述收集腔下侧壁的吸水泵,所述收集腔上侧的所述机体中滑动连接有移动隔板,所述移动隔板中设有输送管,所述输送管与所述吸水泵连接有软管,软管放在所述吸水泵右侧,所述收集腔右侧设有相通的汇流管。

优选地,所述高压泵与所述检测器相连通,所述检测器控制所述高压泵。

有益效果为:一种工业污水沉淀分层收集设备,其中分层装置能够将污水中的颗粒杂质进行沉淀,使污水分层,上升装置能够将搅拌的零件上升复位,收集装置能够将分层的污水进行分隔,并收集污水,此设备能够对污水进行分层隔离收集处理,以便后续对污水进行处理,能够简化污水的处理步骤,对于较为洁净的污水能够简单处理,并对严重污染的污水特别处理,能够节约处理资源,并使水资源能够尽可能多地回收并重新利用。

(发明人:林富)
