低能耗一体化污水处理系统

发布时间:2022-1-12 8:52:13  中国污水处理工程网

申请日2020.12.18

公开(公告)日2021.04.09

IPC分类号C02F9/14

摘要

本发明涉及污水处理技术领域,尤其涉及一种低能耗一体化污水处理装置。本发明提供的低能耗一体化污水处理装置包括外壳和提升泵;所述外壳的顶部设有配水部件,底部具有多个排泥部,所述外壳内设有用于将外壳内分成上部区域和下部区域的隔板;所述上部区域内从上到下依次设有第二过滤部、第三过滤部和斜管沉淀部,所述下部区域内设有第一过滤部,所述第一过滤部设有第一进水口和第一出水口,所述斜管沉淀部设有第二出水口和沉淀区排泥口;所述提升泵包括进口端和出口端,所述进口端与所述第一出水口连通,所述出口端与所述配水部件连通,本发明仅有一台提升泵,极大的降低了运行能耗和维护管理成本,同时一体化设计极大的减少了建设费用。


权利要求书

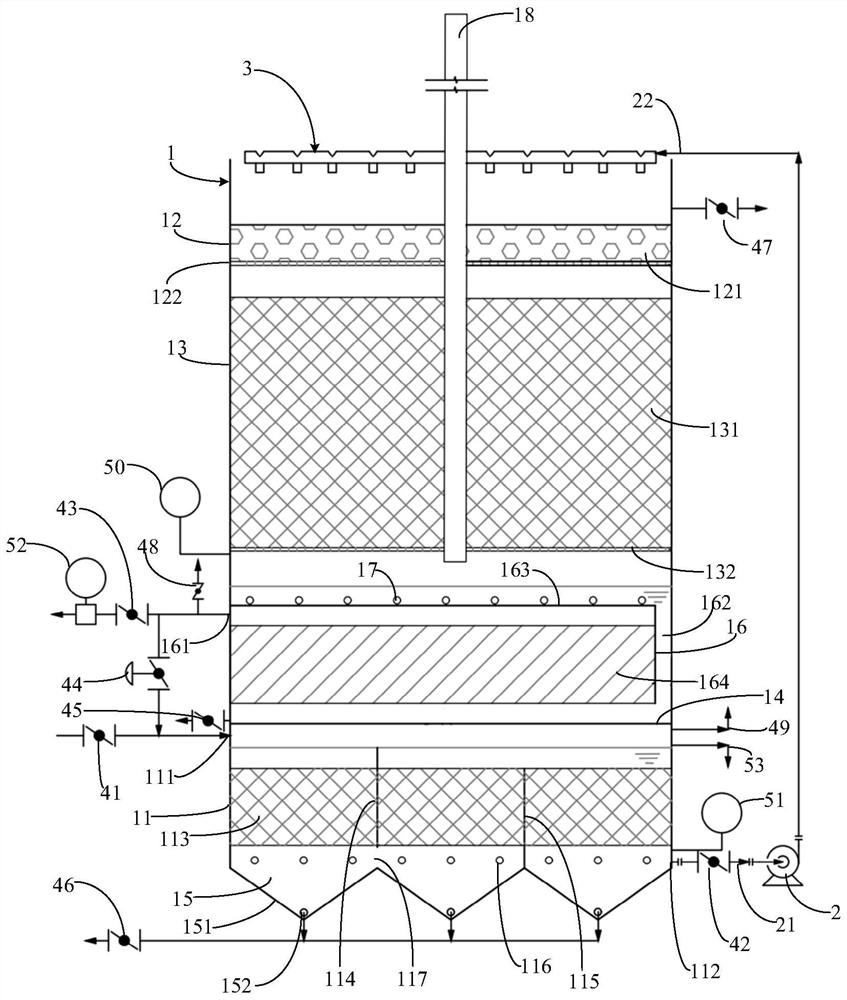

1.一种低能耗一体化污水处理装置,其特征在于,包括:外壳(1)和提升泵(2);

所述外壳(1)的顶部设有配水部件(3),底部具有多个排泥部(15),所述外壳(1)内设有用于将外壳(1)内分成上部区域和下部区域的隔板(14);

所述上部区域内从上到下依次设有第二过滤部(12)、第三过滤部(13)和斜管沉淀部(16),所述下部区域内设有第一过滤部(11),所述第一过滤部(11)设有第一进水口(111)和第一出水口(112),所述斜管沉淀部(16)设有第二出水口(161)和沉淀区排泥口(45);

所述提升泵(2)包括进口端(21)和出口端(22),所述进口端(21)与所述第一出水口(112)连通,所述出口端(22)与所述配水部件(3)连通;

其中,水经所述第一进水口(111)进入所述第一过滤部(11)处理,由所述第一出水口(112)经所述提升泵(2)进入所述配水部件(3)布水,所述配水部件(3)布水之后水依次经所述第二过滤部(12)、所述第三过滤部(13)和所述斜管沉淀部(16)处理,之后水从所述第二出水口(161)排出,沉淀物分别从所述排泥部(15)和所述沉淀区排泥口(45)排出。

2.根据权利要求1所述的低能耗一体化污水处理装置,其特征在于,所述第一进水口(111)和第一出水口(112)设置于所述第一过滤部(11)宽度方向的两侧;

沿从所述第一进水口(111)到所述第一出水口(112)的方向,所述第一过滤部(11)内依次设有第一挡板(114)和第二挡板(115),所述第一挡板(114)和所述第二挡板(115)间隔设置;

其中,所述第一挡板(114)与所述外壳(1)的底壁之间设有间隙(117),所述第二挡板(115)与所述外壳(1)的底壁抵接。

3.根据权利要求1所述的低能耗一体化污水处理装置,其特征在于,所述第一过滤部(11)包括一级滤池填料(113),所述一级滤池填料(113)底部设有第一曝气部件(116)。

4.根据权利要求1所述的低能耗一体化污水处理装置,其特征在于,所述配水部件(3)包括分配槽(31)和至少一个分水槽(32),所述分配槽(31)设置于所述分水槽(32)的上方;

其中,所述分配槽(31)设有对应所述分水槽(32)数量的第一溢流口(311),所述第一溢流口(311)用于将所述分配槽(31)内的水流至所述分水槽(32),所述分水槽(32)设有多个第二溢流口(321),所述第二溢流口(321)用于将所述分配槽(31)内的水流至所述第二过滤部(12)。

5.根据权利要求1所述的低能耗一体化污水处理装置,其特征在于,所述第二过滤部(12)设有第一支撑架(122),所述第一支撑架(122)上方设有二级滤池填料(121);

所述第三过滤部(13)设有第二支撑架(132),所述第二支撑架(132)上方设有三级滤池填料(131)。

6.根据权利要求1所述的低能耗一体化污水处理装置,其特征在于,所述斜管沉淀部(16)与所述外壳(1)的侧壁之间设有内流道(162),所述内流道(162)与所述斜管沉淀部(16)的底部连通;

所述斜管沉淀部(16)的顶部设有集水板(163),所述集水板(163)用于将经过所述第三过滤部(13)处理后的水收集并导入内流道(162)。

7.根据权利要求6所述的低能耗一体化污水处理装置,其特征在于,所述斜管沉淀部(16)设有多个紧密排列的斜管(164);

所述第二出水口(161)设置于所述斜管(164)的上方。

8.根据权利要求6所述的低能耗一体化污水处理装置,其特征在于,所述集水板(163)上方设有第二曝气部件(17)。

9.根据权利要求1所述的低能耗一体化污水处理装置,其特征在于,所述外壳(1)内设有贯穿所述第二过滤部(12)和所述第三过滤部(13)的拔风管(18)。

10.根据权利要求1所述的低能耗一体化污水处理装置,其特征在于,所述排泥部(15)包括斜板(151),所述排泥部(15)的底部具有排泥口(152),所述斜板(151)自所述排泥部(15)的侧壁向所述排泥口(152)斜向倾斜。

说明书

低能耗一体化污水处理装置

技术领域

本发明涉及污水处理技术领域,尤其涉及一种低能耗一体化污水处理装置。

背景技术

农村生活污水是农村居民在生活和家庭养殖等过程中产生的污水的总称,包括厨房污水、洗涤污水、厕所污水和养殖废水。与城镇生活污水相比,农村生活污水具有排放范围广、高分散性、难于统一收集、水质波动大的特点。

面对农村较低的经济发展水平和环境保护能力,如何在满足农村污水处理技术要求的同时,又能针对当地的水污染状况进行有效而经济的处理,是需要考虑的一项重大因素。

传统的污水处理设备通常水平布置,占地面积较大,而且造价也相当高,不适合对农村生活污水的处理。

发明内容

为了解决上述技术问题或者至少部分地解决上述技术问题,本发明提供了一种低能耗一体化污水处理装置。

本发明提供了一种低能耗一体化污水处理装置,包括外壳和提升泵;

所述外壳的顶部设有配水部件,底部具有多个排泥部,所述外壳内设有用于将外壳内分成上部区域和下部区域的隔板;

所述上部区域内从上到下依次设有第二过滤部、第三过滤部和斜管沉淀部,所述下部区域内设有第一过滤部,所述第一过滤部设有第一进水口和第一出水口,所述斜管沉淀部设有第二出水口和沉淀区排泥口;

所述提升泵包括进口端和出口端,所述进口端与所述第一出水口连通,所述出口端与所述配水部件连通;

其中,污水经所述第一进水口进入所述第一过滤部处理,由所述第一出水口经所述提升泵进入所述配水部件布水,所述配水部件布水之后水依次经所述第二过滤部、所述第三过滤部和所述斜管沉淀部处理,之后水从所述第二出水口排出,沉淀物分别从所述排泥部和所述沉淀区排泥口排出。

进一步的,所述第一进水口和第一出水口设置于所述第一过滤部宽度方向的两侧;

沿从所述第一进水口到所述第一出水口的方向,所述第一过滤部内依次设有第一挡板和第二挡板,所述第一挡板和所述第二挡板间隔设置;

其中,所述第一挡板与所述外壳的底壁之间设有间隙,所述第二挡板与所述外壳的底壁抵接。

进一步的,所述第一过滤部包括一级滤池填料,所述一级滤池填料底部设有第一曝气部件。

进一步的,所述配水部件包括分配槽和至少一个分水槽,所述分配槽设置于所述分水槽的上方;

其中,所述分配槽设有对应所述分水槽数量的第一溢流口,所述第一溢流口用于将所述分配槽内的水流至所述分水槽,所述分水槽设有多个第二溢流口,所述第二溢流口用于将所述分配槽内的水流至所述第二过滤部。

进一步的,所述第二过滤部设有第一支撑架,所述第一支撑架上方设有二级滤池填料;

所述第三过滤部设有第二支撑架,所述第二支撑架上方设有三级滤池填料。

进一步的,所述斜管沉淀部与所述外壳的侧壁之间设有内流道,所述内流道与所述斜管沉淀部的底部连通;

所述斜管沉淀部的顶部设有集水板,所述集水板用于将经过所述第三过滤部处理后的水收集并导入内流道。

进一步的,所述斜管沉淀部设有多个紧密排列的斜管;

所述第二出水口设置于所述斜管的上方。

进一步的,所述集水板上方设有第二曝气部件。

进一步的,所述外壳内设有贯穿所述第二过滤部和所述第三过滤部的拔风管。

进一步的,所述排泥部包括斜板,所述排泥部的底部具有排泥口,所述斜板自所述排泥部的底壁向所述排泥口斜向倾斜。

本发明实施例提供的技术方案与现有技术相比具有如下优点:

本发明实施例提供的低能耗一体化污水处理装置包括:外壳和提升泵;外壳的顶部设有配水部件、底部具有多个排泥部,外壳内设有用于将外壳内分成上部区域和下部区域的隔板。下部区域内设有第一过滤部,第一过滤部设有第一进水口和第一出水口,第一过滤部可以使进水当中的砂砾絮体初步沉淀,并对波动较大的进水进行调节稀释以及污染物的初步降解。上部区域内从上到下依次设有第二过滤部、第三过滤部和斜管沉淀部。提升泵包括进口端和出口端,进口端与第一出水口连通,出口端与配水部件连通,提升泵可以将底部污水提升至顶部,具体的,提升泵将污水从第一出水口提升到外壳顶部,到达配水部件,污水自配水部件依靠重力自流滴落至第二过滤部,并由第二过滤部二次布水后落入第三过滤部进一步处理,之后污水进入斜管沉淀部,斜管沉淀部设有第二出水口,通过斜管溢流出水,净化后的水由第二出水口外排。本发明对农村污水的特点及现状进行设计,仅有一台提升泵,极大的降低了运行能耗和维护管理成本,仅需进行定期巡检和维护,同时工艺流程的一体化设计极大的减少了建设费用。

(发明人:刘牡;韩慧铭;黎泽华;苏英强;林晓峰;段梦缘)
