申请日2020.07.30
公开（公告）日2021.03.19
IPC分类号C02F9/14
摘要
本实用新型公开了一种污水处理用曝气生物过滤池，包括滤池本体，所述滤池本体底部安装有进水管路，进水管路一端为进水端，另一端为反洗端，所述进水管路的进水端上还连接有反冲洗进气头，所述滤池本体内进水管路的上方安装有滤头和网格状的曝气管，所述滤池本体内中部和上部填充满生物填料，所述滤池本体顶部一侧连接有蓄水槽，蓄水槽远离清水溢流口的一侧开有蓄水溢流口，蓄水溢流口外连接有排水槽，所述蓄水槽底部开有供水口，所述供水口通过管道与进水管路的反洗端连接。本实用新型设计合理，能有效提高装置的反洗效果，并且降低了反洗所需的耗能，同时通过更好的曝气方式，提高污水中的溶氧量及含氧量的均匀分布，提高了污水的处理效果。
权利要求书

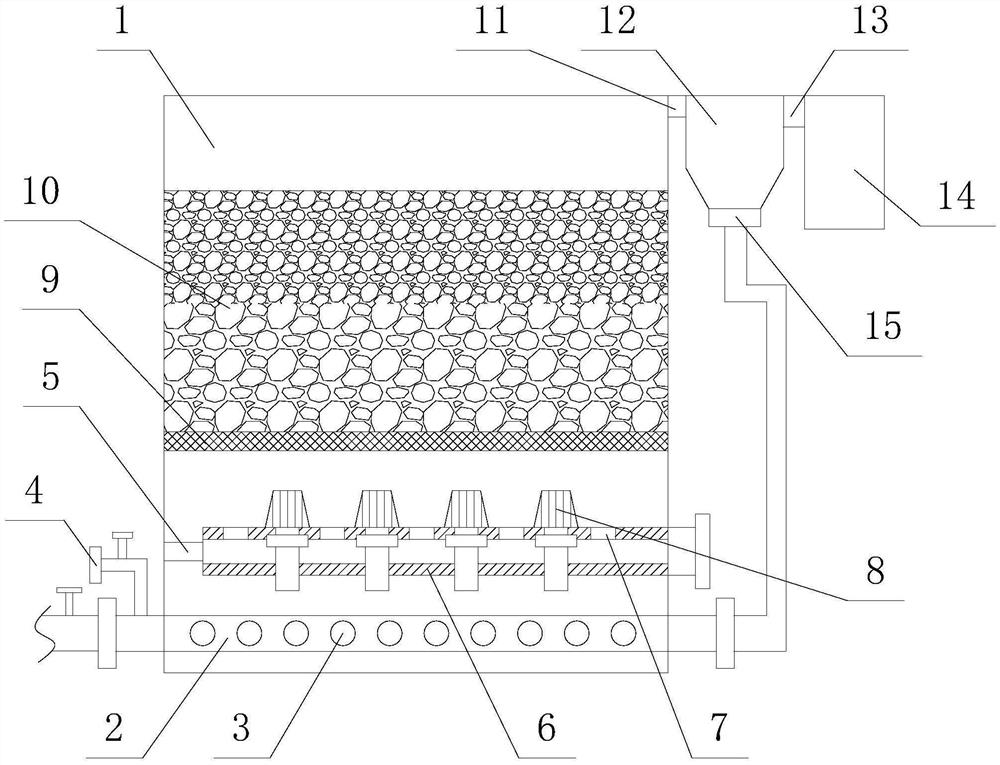

1.一种污水处理用曝气生物过滤池，包括滤池本体(1)，其特征在于：所述滤池本体(1)底部安装有进水管路(2)，进水管路(2)上均匀开有数个出水口(3)，所述进水管路(2)的两端分别位于滤池本体(1)外，一端为进水端，另一端为反洗端，所述进水管路(2)的进水端上还连接有反冲洗进气头(4)，所述滤池本体(1)内进水管路(2)的上方设有安装网(5)，安装网(5)上安装有网格状的曝气管(6)，曝气管(6)上均匀设有数个曝气孔(7)，所述曝气管(6)的进气端位于滤池本体(1)外，所述安装网(5)上还安装有数个滤头(8)，数个滤头(8)分别位于网格状的曝气管(6)的网格中间，所述滤池本体(1)内安装网(5)上方设有支撑网(9)，所述支撑网(9)与滤池本体(1)上部之间填充满生物填料(10)，所述滤池本体(1)顶部一侧开有清水溢流口(11)，清水溢流口(11)外连接有蓄水槽(12)，蓄水槽(12)远离清水溢流口(11)的一侧开有蓄水溢流口(13)，蓄水溢流口(13)外连接有排水槽(14)，所述蓄水槽(12)底部开有供水口(15)，所述供水口(15)通过管道与进水管路(2)的反洗端连接。
2.根据权利要求1所述的一种污水处理用曝气生物过滤池，其特征在于：所述曝气孔(7)处覆盖有过滤膜。
3.根据权利要求1所述的一种污水处理用曝气生物过滤池，其特征在于：所述曝气孔(7)处安装有曝气头(16)，所述曝气头(16)包括与曝气孔(7)转动配合的中空气腔(161)，中空气腔(161)顶部对称连接有与其连通的曝气出口(162)，底部安装有连接网板(163)，所述连接网板(163)底部固定连接有连接轴(164)，连接轴(164)远离固定网板的一端连接有驱动叶片(165)，驱动叶片(165)底部通过与其转动配合的转轴(166)与曝气管(6)底壁连接。
4.根据权利要求3所述的一种污水处理用曝气生物过滤池，其特征在于：所述曝气出口(162)处覆盖有过滤膜。
5.根据权利要求1-4任一所述的一种污水处理用曝气生物过滤池，其特征在于：所述生物填料(10)包括一级填料和二级填料，一级填料的粒径大于二级填料，且二级填料置于一级填料顶部。
说明书
一种污水处理用曝气生物过滤池
技术领域
本实用新型属于污水处理领域，具体涉及一种污水处理用曝气生物过滤池。
背景技术
曝气生物过滤池作为集生物氧化和截留悬浮固体于一体，节省了后续沉淀池，具有容积负荷、水力负荷大，水力停留时间短，所需基建投资少，出水水质好；运行能耗低，运行费用少的特点。现有的曝气生物过滤池均需要对进入的污水进行预处理，来降低进入滤池中原水中含有的固定杂质，避免大量的固定杂质进入滤池后，造成曝气头和滤头的堵塞，从而影响污水处理效果。
但是，预处理后的原水中还是含有较多的固定杂质，使得滤池在长时间运行后需要进行反冲洗，如何减少反冲洗的次数，决定了滤池的耗能与污水处理效率，因此，提出一种在反冲洗时降低耗能的曝气生物过滤池。
发明内容
本实用新型所要解决的技术问题便是针对上述现有技术的不足，提供一种污水处理用曝气生物过滤池，它能够提高滤池的运行周期，并且降低维护成本。
本实用新型所采用的技术方案是：一种污水处理用曝气生物过滤池，包括滤池本体，所述滤池本体底部安装有进水管路，进水管路上均匀开有数个出水口，所述进水管路的两端分别位于滤池本体外，一端为进水端，另一端为反洗端，所述进水管路的进水端上还连接有反冲洗进气头，所述滤池本体内进水管路的上方设有安装网，安装网上安装有网格状的曝气管，曝气管上均匀设有数个曝气孔，所述曝气管的进气端位于滤池本体外，所述安装网上还安装有数个滤头，数个滤头分别位于网格状的曝气管的网格中间，所述滤池本体内安装网上方设有支撑网，所述支撑网与滤池本体上部之间填充满生物填料，所述滤池本体顶部一侧开有清水溢流口，清水溢流口外连接有蓄水槽，蓄水槽远离清水溢流口的一侧开有蓄水溢流口，蓄水溢流口外连接有排水槽，所述蓄水槽底部开有供水口，所述供水口通过管道与进水管路的反洗端连接。
作为优选，所述曝气孔处覆盖有过滤膜。
作为优选，所述曝气孔处安装有曝气头，所述曝气头包括与曝气孔转动配合的中空气腔，中空气腔顶部对称连接有与其连通的曝气出口，底部安装有连接网板，所述连接网板底部固定连接有连接轴，连接轴远离固定网板的一端连接有驱动叶片，驱动叶片底部通过与其转动配合的转轴与曝气管底壁连接。
作为优选，所述曝气出口处覆盖有过滤膜。
作为优选，所述生物填料包括一级填料和二级填料，一级填料的粒径大于二级填料，且二级填料置于一级填料顶部。
本实用新型的有益效果在于：
(1)进水管路的进水端上连接有反冲洗进气头，减少了滤池内反冲洗进气管的布置，且通过进水管路通入反冲洗进气，能达到较好的反冲洗效果；
(2)进水管路的另一端设置为反洗端，在反冲洗时，用于通入反冲洗水，同时反冲洗时，反冲洗进气与反冲洗进水通过同一进水管路进入滤池内，进一步的提高了反冲洗效果；
(3)数个滤头位于网格状的曝气管的网格间，能使滤头过滤后的污水更充分的融合曝气孔曝出的气体，使得污水中溶氧量提高，且使得整个污水中的含氧量分布更加均匀；
(4)设置有蓄水槽，并通过管道与进水管路的反洗端连通，能存储部分净化后的污水，且利用存储的清水为反冲洗供水，节约了反冲洗所需的耗能；
(5)采用在曝气管内安装驱动叶片，并通过进气的动力带动驱动叶片旋转，从而使得曝气头实现旋转曝气，提高了曝气效果；同时由于网格状的曝气管的网格中间为滤头，使得四个曝气头对滤头包围，在曝气的同时能降低杂质堵塞在滤头的概率，有效提高了装置的运行周期。
本实用新型设计合理，能有效提高装置的反洗效果，并且降低了反洗所需的耗能，同时通过更好的曝气方式，提高污水中的溶氧量及含氧量的均匀分布，提高了污水的处理效果。
（发明人：谷刚）
