申请日2020.07.20
公开（公告）日2021.03.23
IPC分类号C02F9/02
摘要
本实用新型公开了一种油水分离装置，属于油水分离领域，包括箱体、污水接收单元、混合搅拌单元、过滤单元及排水单元；污水接收单元内设有污水进水口以及浮球阀，污水进水口下部连接浮球阀，污水进水口固定连接在箱体的外部；混合搅拌单元固定连接在箱体的外部，混合搅拌单元包括电机以及搅拌轴；过滤单元为箱体内部设置有第一过滤网以及第二过滤网，第一过滤网设置在混合搅拌单元的下侧，第二过滤网设在箱体的一侧；排水单元设在所述箱体上，且与所述第二过滤网的同一侧，所述排水单元包括水泵、水球阀及过滤筛通过设置混合搅拌单元能够将多元的污水搅拌均匀，达到良好的过滤效果，通过设置排水单元能够通过外部动力定向定量排出。
权利要求书
1.一种油水分离装置，其特征在于：
包括过滤机构、刮油机构、净化机构(15)；

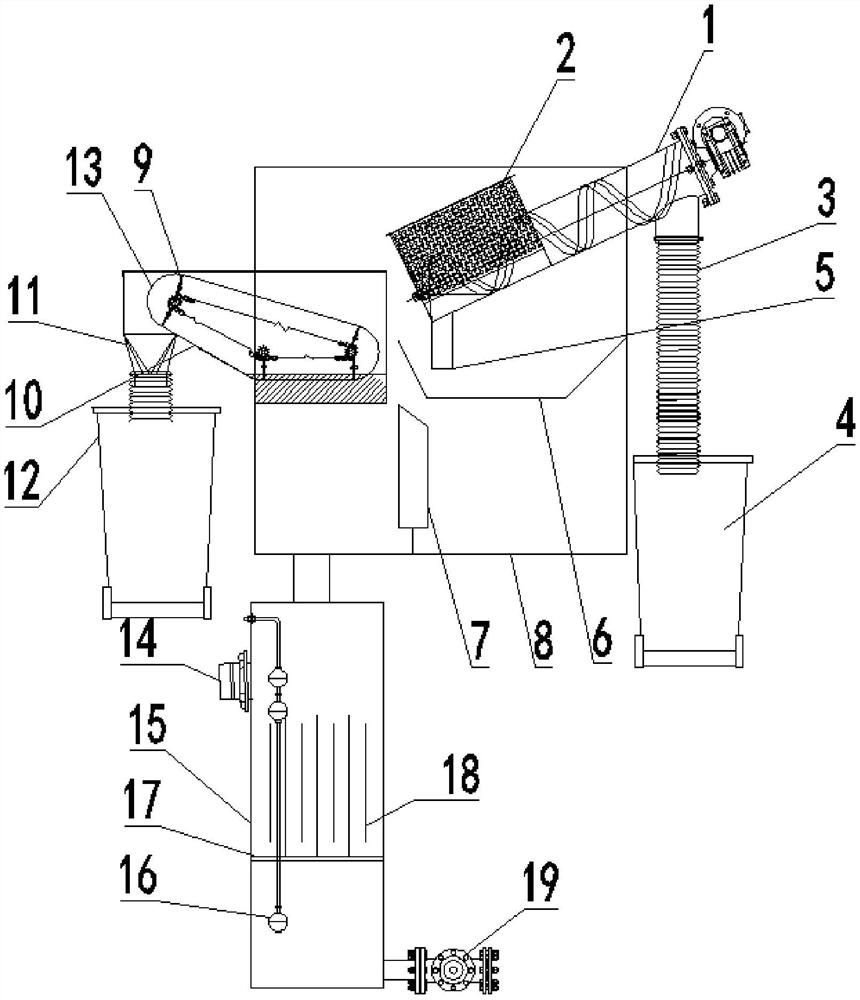

所述过滤机构包括过滤网(2)、螺旋输送机(1)，所述过滤机构的一侧底部设有第一出口(5)，所述第一出口(5)的一侧设有所述刮油机构；
所述刮油机构包括链板输送机(13)及刮油板(9)，所述刮油机构设有第一排油口(11)，所述第一排油口(11)配置为倒棱台型，所述第一排油口(11)下方设有收油桶(12)，所述刮油机构设在第一过滤箱(8)内，所述第一过滤箱(8)下侧设有所述净化机构(15)，所述净化机构(15)内部包含多层过滤网板(18)。
2.根据权利要求1所述的一种油水分离装置，其特征在于：
所述过滤机构螺旋输送机(1)的右侧端部设有第二出口(105)，第二出口(105)外部设有软管(3)，所述软管(3)的下方设有垃圾桶(4)。
3.根据权利要求2所述的一种油水分离装置，其特征在于：
所述螺旋输送机(1)包括外壳(104)、电机(101)以及搅拌轴(103)，所述搅拌轴(103)转动连接在所述外壳(104)的内侧，所述外壳(104)的一侧设有开口(102)，所述过滤网(2)固定连接在所述开口(102)的两侧，所述电机(101)设置在所述外壳(104)上。
4.根据权利要求1所述的一种油水分离装置，其特征在于：
所述链板输送机(13)上等距设有刮油板(9)，所述刮油板(9)固定在链板上，所述链板输送机(13)与所述第一排油口(11)之间外部设有折边板(10)。
5.根据权利要求1所述的一种油水分离装置，其特征在于：
所述第一过滤箱(8)内部设有第一缓冲板(6)以及第二缓冲板(7)，所述第一缓冲板(6)设在所述第一出口(5)的下侧，所述第二缓冲板(7)设在所述第一缓冲板(6)的一侧，所述第二缓冲板(7)呈斜坡型，且与所述第一过滤箱(8)之间设有间隙。
6.根据权利要求1所述的一种油水分离装置，其特征在于：
所述净化机构(15)内部设有用于检测水位高度的浮球(16)，每个间隔的所述过滤网板(18)高度不同，所述净化机构(15)的一侧设有第二排油口(14)，所述过滤网板(18)上设有活性炭网(17)，所述活性炭网(17)下侧设有集水箱，所述集水箱的一侧设有排水口(19)。
说明书
一种油水分离装置
技术领域
本实用新型涉及油水分离领域，尤其涉及一种油水分离装置。
背景技术
油泥处理是指油田在生产过程中，由于原油开采，储存，集输，加工，以及原油采出液处理过程中产生的污泥.其以含有原油或者原油中的某些成分出名。主要分为：落地油泥，清罐油泥，浮选浮渣等。
油泥处理后，油水分离将会成为最后一步，将油和水进行处理分类再次进行排放，根据油水的物理特性，进行机械及浮油处理，但是油水处理过程中不免产生一些油水混合物的残渣，现在设备大多数设置栅栏，进行定期清理。
实用新型内容
针对上述问题，本实用新型旨在解决上面描述的问题。本实用新型的一个目的是提供解决以上问题中的一种油水分离装置，能够将油水混合物的残渣自动过滤掉。
为达此目的，本实用新型采用以下技术方案：
本实用新型优选地技术方案在于，包括过滤机构、刮油机构、净化机构；所述过滤机构包括过滤网、螺旋输送机，过滤机构左侧底部设有第一出口，第一出口左侧设有刮油机构；刮油机构包括链板输送机及刮油板，刮油机构左侧设有第一排油口，第一排油口下方设有收油桶，刮油机构设在第一过滤箱内，第一过滤箱下侧设有净化机构，净化机构内部包含多层过滤网板。
本实用新型优选地技术方案在于，所述过滤机构螺旋输送机的右侧端部设有第二出口，第二出口外部设有软管，软管下侧设有垃圾桶。
本实用新型优选地技术方案在于，所述螺旋输送机包括外壳、电机、搅拌轴，外壳内部设有搅拌轴，搅拌轴与外壳转动连接，外壳左侧设有开口，过滤网焊接在开口的两侧，外壳的右侧端部设有电机。
本实用新型优选地技术方案在于，所述链板输送机等距设有刮油板，刮油板固定在链板上，所述链板输送机与第一排油口之间外部设有折边板，所述第一排油口配置为倒棱台型。
本实用新型优选地技术方案在于，所述第一过滤箱内部设有缓冲板，第一缓冲板设在第一出口下侧，能够降低油水混合物下落式的冲击性，第二缓冲板设在第一缓冲板左侧，第二缓冲板上侧呈斜坡型，能够促使油缓慢上升划入到左侧，下侧与第一过滤箱之间设有间隙，能够将底部的水能够灌入到左侧。
本实用新型优选地技术方案在于，净化机构内部设有浮球，浮球能够检测水位的高度，每个间隔的过滤网板高度不同，净化机构左侧设有第二排油口，过滤网板下侧设有活性炭网，活性炭网下侧设有集水箱，集水箱右侧设有排水口。
本实用新型的有益效果为：
本实用新型公开了一种油水分离装置，属于油水分离技术领域，主体包括过滤机构、刮油机构、净化机构，所述过滤机构包括过滤网、螺旋输送机，过滤机构左侧底部设有第一出口，第一出口左侧设有刮油机构，刮油机构包括链板输送机及刮油板，刮油机构左侧设有排油口，排油口下方设有收油桶，刮油机构设在第一过滤箱内，第一过滤箱下侧设有净化机构，净化机构内部包含多层过滤网板，通过设置螺旋输送机能够将残渣能够过滤掉并输送到垃圾箱中，通过设置刮油机构刮油板能够将表面多余的油刮送到收油桶中，通过设置净化机构能够二次进行净化，达到排放标准。
（发明人：吕和先;詹昆）
