申请日2020.07.10
公开（公告）日2021.03.23
IPC分类号C02F1/00
摘要
本实用新型涉及污泥处理的技术领域，特别是涉及一种生活污水处理用中心传动浓缩刮泥机，其减少过滤网层上附着的污泥，提高实用性；包括收集箱，收集箱的内部设置有内腔，收集箱的前端设置有前开口，收集箱的后端设置有震动脱离器，收集箱的后端与震动脱离器的前端连接，震动脱离器的底端设置有两组支撑板，震动脱离器的底端与两组支撑板的顶端连接；收集箱的左右两端均设置有两组移动轨道，收集箱的左右两端分别与两组移动轨道连接，两组移动轨道上均设置有卡槽，并且两组卡槽上均可转动设置有两组丝杠，两组卡槽分别与两组丝杠连接，两组丝杠上均设置有螺纹。
权利要求书

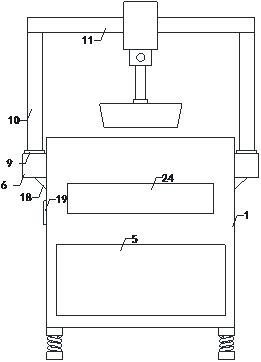

1.一种生活污水处理用中心传动浓缩刮泥机，包括收集箱（1），收集箱（1）的内部设置有内腔，收集箱（1）的前端设置有前开口，收集箱（1）的后端设置有震动脱离器（2），收集箱（1）的后端与震动脱离器（2）的前端连接，震动脱离器（2）的底端设置有两组支撑板，震动脱离器（2）的底端与两组支撑板的顶端连接，两组支撑板的前端与收集箱（1）的后端连接，收集箱（1）的顶端设置有上开口，收集箱（1）的上开口设置有放置架（3），收集箱（1）的上开口与放置架（3）连接，放置架（3）上设置有放置卡槽，收集箱（1）内腔底端设置有清理抽屉（4），收集箱（1）内腔底端与清理抽屉（4）的底端连接，清理抽屉（4）的前端穿过收集箱（1）的前开口，清理抽屉（4）的前端设置有挡板（5），清理抽屉（4）的前端与挡板（5）的后端连接，震动脱离器（2）的输出端与放置架（3）的输入端连接；其特征在于，收集箱（1）的左右两端均设置有两组移动轨道（6），收集箱（1）的左右两端分别与两组移动轨道（6）连接，两组移动轨道（6）上均设置有卡槽，并且两组卡槽上均可转动设置有两组丝杠（7），两组卡槽分别与两组丝杠（7）连接，两组丝杠（7）上均设置有螺纹，两组移动轨道（6）的后端均设置有电机（8），两组移动轨道（6）的后端分别与两组电机（8）的前端连接，两组丝杠（7）的输入端分别穿过两组移动轨道（6）与两组电机（8）的输出端连接，两组丝杠（7）上均设置有滑块（9），两组滑块（9）上均设置有螺纹孔，两组丝杠（7）分别螺装穿过两组滑块（9）上的螺纹孔，两组滑块（9）的顶端均设置有支撑杆（10），两组滑块（9）的顶端分别与两组支撑杆（10）的底端连接，两组支撑杆（10）的顶端设置有横梁（11），两组支撑杆（10）的顶端与横梁（11）的底端连接，横梁（11）上可移动设置有移动装置（12），移动装置（12）上设置有电动滑轮，移动装置（12）通过电动滑轮在横梁（11）上横向移动，移动装置（12）的底端设置有旋转器（13），移动装置（12）的底端与旋转器（13）的顶端连接，旋转器（13）的输出端可转动设置有伸缩杆（14），旋转器（13）的输出端与伸缩杆（14）的输入端连接，伸缩杆（14）的底端设置有脱离板（15），伸缩杆（14）的底端与脱离板（15）的顶端连接。
2.如权利要求1所述的一种生活污水处理用中心传动浓缩刮泥机，其特征在于，旋转器（13）的前端设置有三色灯（16），旋转器（13）的前端与三色灯（16）的后端连接，旋转器（13）与三色灯（16）电连接。
3.如权利要求2所述的一种生活污水处理用中心传动浓缩刮泥机，其特征在于，伸缩杆（14）的底端设置有固定盘（17），伸缩杆（14）的底端与固定盘（17）的顶端连接，脱离板（15）的顶端与固定盘（17）的底端连接。
4.如权利要求3所述的一种生活污水处理用中心传动浓缩刮泥机，其特征在于，两组移动轨道（6）的底端均设置有两组三角支撑架（18），两组移动轨道（6）的底端分别与多组三角支撑架（18）的顶端连接，多组三角支撑架（18）分别与收集箱（1）的左右两端连接。
5.如权利要求4所述的一种生活污水处理用中心传动浓缩刮泥机，其特征在于，收集箱（1）的左端设置有左开口，收集箱（1）的左开口上设置有排放风机固定架（19），收集箱（1）的左开口与排放风机固定架（19）连接，排放风机固定架（19）上设置有排放风机。
6.如权利要求5所述的一种生活污水处理用中心传动浓缩刮泥机，其特征在于，收集箱（1）的底端设置有多组缓冲杆（20），收集箱（1）的底端与多组缓冲杆（20）的顶端连接，收集箱（1）的底端设置有多组缓冲弹簧（21），收集箱（1）的底端与多组缓冲弹簧（21）的顶端连接，多组缓冲杆（20）的底端均设置有底板（22），多组缓冲杆（20）的底端分别与多组底板（22）的顶端连接。
7.如权利要求6所述的一种生活污水处理用中心传动浓缩刮泥机，其特征在于，收集箱（1）的底端设置有多组固定板（23），收集箱（1）的底端与多组固定板（23）的顶端连接，多组固定板（23）的底端分别与多组缓冲杆（20）的顶端连接。
8.如权利要求7所述的一种生活污水处理用中心传动浓缩刮泥机，其特征在于，收集箱（1）的前端设置有前开口，收集箱（1）的前开口上设置有观察窗（24），收集箱（1）的前开口与观察窗（24）连接，观察窗（24）上设置有卡槽，并且玻璃板通过卡槽安装在观察窗（24）上。
说明书
一种生活污水处理用中心传动浓缩刮泥机
技术领域
本实用新型涉及污泥处理的技术领域，特别是涉及一种生活污水处理用中心传动浓缩刮泥机。
背景技术
众所周知，生活污水处理用中心传动浓缩刮泥机是一种用于处理污泥的辅助装置，其在污泥处理的领域中得到了广泛的使用；现有的生活污水处理用中心传动浓缩刮泥机包括收集箱，收集箱的内部设置有内腔，收集箱的前端设置有前开口，收集箱的后端设置有震动脱离器，收集箱的后端与震动脱离器的前端连接，震动脱离器的底端设置有两组支撑板，震动脱离器的底端与两组支撑板的顶端连接，两组支撑板的前端与收集箱的后端连接，收集箱的顶端设置有上开口，收集箱的上开口设置有放置架，收集箱的上开口与放置架连接，放置架上设置有放置卡槽，收集箱内腔底端设置有清理抽屉，收集箱内腔底端与清理抽屉的底端连接，清理抽屉的前端穿过收集箱的前开口，清理抽屉的前端设置有挡板，清理抽屉的前端与挡板的后端连接，震动脱离器的输出端与放置架的输入端连接；现有的生活污水处理用中心传动浓缩刮泥机使用时，首先将附着有污泥的过滤网层放置在放置架的卡槽上，然后启动震动脱离器，震动脱离器通过带动放置架震动使过滤网层上附着的污泥脱落到清理抽屉进行收集，然后再将清理抽屉抽取出来进行清理即可；现有的生活污水处理用中心传动浓缩刮泥机使用中发现，过滤网层上附着的污泥难以脱落到清理抽屉内部进行收集，导致实用性较差。
实用新型内容
为解决上述技术问题，本实用新型提供一种减少过滤网层上附着的污泥，提高实用性的生活污水处理用中心传动浓缩刮泥机。
本实用新型的一种生活污水处理用中心传动浓缩刮泥机，包括收集箱，收集箱的内部设置有内腔，收集箱的前端设置有前开口，收集箱的后端设置有震动脱离器，收集箱的后端与震动脱离器的前端连接，震动脱离器的底端设置有两组支撑板，震动脱离器的底端与两组支撑板的顶端连接，两组支撑板的前端与收集箱的后端连接，收集箱的顶端设置有上开口，收集箱的上开口设置有放置架，收集箱的上开口与放置架连接，放置架上设置有放置卡槽，收集箱内腔底端设置有清理抽屉，收集箱内腔底端与清理抽屉的底端连接，清理抽屉的前端穿过收集箱的前开口，清理抽屉的前端设置有挡板，清理抽屉的前端与挡板的后端连接，震动脱离器的输出端与放置架的输入端连接；收集箱的左右两端均设置有两组移动轨道，收集箱的左右两端分别与两组移动轨道连接，两组移动轨道上均设置有卡槽，并且两组卡槽上均可转动设置有两组丝杠，两组卡槽分别与两组丝杠连接，两组丝杠上均设置有螺纹，两组移动轨道的后端均设置有电机，两组移动轨道的后端分别与两组电机的前端连接，两组丝杠的输入端分别穿过两组移动轨道与两组电机的输出端连接，两组丝杠上均设置有滑块，两组滑块上均设置有螺纹孔，两组丝杠分别螺装穿过两组滑块上的螺纹孔，两组滑块的顶端均设置有支撑杆，两组滑块的顶端分别与两组支撑杆的底端连接，两组支撑杆的顶端设置有横梁，两组支撑杆的顶端与横梁的底端连接，横梁上可移动设置有移动装置，移动装置上设置有电动滑轮，移动装置通过电动滑轮在横梁上横向移动，移动装置的底端设置有旋转器，移动装置的底端与旋转器的顶端连接，旋转器的输出端可转动设置有伸缩杆，旋转器的输出端与伸缩杆的输入端连接，伸缩杆的底端设置有脱离板，伸缩杆的底端与脱离板的顶端连接。
本实用新型的一种生活污水处理用中心传动浓缩刮泥机，旋转器的前端设置有三色灯，旋转器的前端与三色灯的后端连接，旋转器与三色灯电连接。
本实用新型的一种生活污水处理用中心传动浓缩刮泥机，伸缩杆的底端设置有固定盘，伸缩杆的底端与固定盘的顶端连接，脱离板的顶端与固定盘的底端连接。
本实用新型的一种生活污水处理用中心传动浓缩刮泥机，两组移动轨道的底端均设置有两组三角支撑架，两组移动轨道的底端分别与多组三角支撑架的顶端连接，多组三角支撑架分别与收集箱的左右两端连接。
本实用新型的一种生活污水处理用中心传动浓缩刮泥机，收集箱的左端设置有左开口，收集箱的左开口上设置有排放风机固定架，收集箱的左开口与排放风机固定架连接，排放风机固定架上设置有排放风机。
本实用新型的一种生活污水处理用中心传动浓缩刮泥机，收集箱的底端设置有多组缓冲杆，收集箱的底端与多组缓冲杆的顶端连接，收集箱的底端设置有多组缓冲弹簧，收集箱的底端与多组缓冲弹簧的顶端连接，多组缓冲杆的底端均设置有底板，多组缓冲杆的底端分别与多组底板的顶端连接。
本实用新型的一种生活污水处理用中心传动浓缩刮泥机，收集箱的底端设置有多组固定板，收集箱的底端与多组固定板的顶端连接，多组固定板的底端分别与多组缓冲杆的顶端连接。
本实用新型的一种生活污水处理用中心传动浓缩刮泥机，收集箱的前端设置有前开口，收集箱的前开口上设置有观察窗，收集箱的前开口与观察窗连接，观察窗上设置有卡槽，并且玻璃板通过卡槽安装在观察窗上。
与现有技术相比本实用新型的有益效果为：在震动脱离完成之后，同时启动两组电机，两组电机分别通过带动两组丝杠旋转使两组滑块带动两组支撑杆前后移动，在横梁移动到合适的位置后启动移动装置，移动装置带动旋转器移动到需要刮泥的位置，然后启动旋转器，旋转器通过带动伸缩杆旋转使脱离板对污泥进行脱离处理，减少过滤网层上附着的污泥，提高实用性。
（发明人：张国才;张雪;杨丽君;蒋亚平;夏熠;余乐芳;祁丽燕;顾佳静）
