申请日2021.01.15
公开日期2021.11.12
IPC分类C02F3/30;C02F9/14
摘要
本实用新型公开了折流快速生化处理设备，包括处理池，所述处理池的内开设有一个缺氧区，所述处理池位于缺氧区的一侧开设有一个好氧区，所述好氧区内壁固定连接有两个分隔板，所述好氧区的一侧壁固定连接有一根输气管，且所述输气管的一端延伸至处理池外，本实用新型的有益效果是：先将预处理污水排入处理池内，在缺氧区内进行脱氮反应，在通过分隔板进入好氧区，在好氧区内与混合液充分混合，促进废水和污泥的接触，提高了废水的处理效率，并通过回流管，使混合液回流进三相分离器内，并通过污水进水管使污水流入三相分离器内，与混合液进行反应，在导流区内通过导流板，让进水和混合液充分混合，保证了水力停留时间。
权利要求

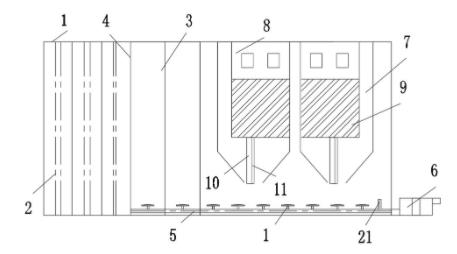

1.折流快速生化处理设备，包括处理池(1)，其特征在于，所述处理池(1)的内开设有一个缺氧区(2)，所述处理池(1)位于缺氧区(2)的一侧开设有一个好氧区(3)，所述好氧区(3)内壁固定连接有两个分隔板(4)，所述好氧区(3)的一侧壁固定连接有一根输气管(5)，且所述输气管(5)的一端延伸至处理池(1)外，所述输气管(5)延伸至处理池(1)的一端固定连接有一个风机(6)，所述好氧区(3)远离输气管(5)一侧的固定连接有两个三相分离器(7)，所述三相分离器(7)内均固定连接有一个处理区(8)，两个所述处理区(8)的上表面均固定连接有一个填料区(9)，两个所述处理区(8)的内壁一端均贯穿开设有一个污水进水管(10)，且两个所述污水进水管(10)均贯穿延伸至三相分离器(7)外，两个所述处理区(8)的内壁远离污水进水管(10)的一端均贯穿开设有一个混合液回流管(11)，且所述混合液回流管(11)贯穿延伸至三相分离器(7)外，两个所述处理区(8)内均开设有一个导流区(12)，两个所述导流区(12)内的两侧壁均等距固定连接有一个导流板(13)，所述处理区(8)内导流区(12)的一侧均贯通连接有一个混合区(14)，两个所述混合区(14)内呈对称状固定连接有两个U形导流板(15)，且两个所述U形导流板(15)为一组，两组所述U形导流板(15)之间均固定连接有一个阻隔板(16)，两个所述处理区(8)内位于混合区(14)一侧均贯穿连接一个过滤区(17)，两个所述过滤区内均等距固定连接有四个过滤管(18)，且两个所述过滤管(18)为一组，四组所述过滤管(18)之间均贯穿开设有一个出水口(19)，且所述出水口(19)延伸至三相分离器(7)外。
2.根据权利要求1所述的折流快速生化处理设备，其特征在于：所述输气管(5)位于好氧区(3)的一端固定连接有若干个喷头(20)，且所述喷头(20)延伸至好氧区(3)内。
3.根据权利要求1所述的折流快速生化处理设备，其特征在于：所述输气管(5)靠近风机(6)的一端固定连接有一个回流管(21)。
说明书
折流快速生化处理设备
技术领域
本实用新型涉及污水处理技术领域，具体为折流快速生化处理设备。
背景技术
污水处理为使污水达到排入某一水体或再次使用的水质要求对其进行净化的过程，污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。
但现有的污水处理处理较为麻烦，工序较为繁杂，且投资较多，占地面积较大，不易在乡镇等地发展开来，对此有必要提出折流快速生化处理设备。
实用新型内容
本实用新型的目的在于提供折流快速生化处理设备，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：折流快速生化处理设备，包括处理池，所述处理池的内开设有一个缺氧区，所述处理池位于缺氧区的一侧开设有一个好氧区，所述好氧区内壁固定连接有两个分隔板，所述好氧区的一侧壁固定连接有一根输气管，且所述输气管的一端延伸至处理池外，所述输气管延伸至处理池的一端固定连接有一个风机，所述好氧区远离输气管一侧的固定连接有两个三相分离器，所述三相分离器内均固定连接有一个处理区，两个所述处理区的上表面均固定连接有一个填料区，两个所述处理区的内壁一端均贯穿开设有一个污水进水管，且两个所述污水进水管均贯穿延伸至三相分离器外，两个所述处理区的内壁远离污水进水管的一端均贯穿开设有一个混合液回流管，且所述混合液回流管贯穿延伸至三相分离器外，两个所述处理区内均开设有一个导流区，两个所述导流区内的两侧壁均等距固定连接有一个导流板，所述处理区内导流区的一侧均贯通连接有一个混合区，两个所述混合区内呈对称状固定连接有两个U形导流板，且两个所述U形导流板为一组，两组所述U形导流板之间均固定连接有一个阻隔板，两个所述处理区内位于混合区一侧均贯穿连接一个过滤区，两个所述过滤区内均等距固定连接有四个过滤管，且两个所述过滤管为一组，四组所述过滤管之间均贯穿开设有一个出水口，且所述出水口延伸至三相分离器外。
优选的，所述输气管位于好氧区的一端固定连接有若干个喷头，且所述喷头延伸至好氧区内。
优选的，所述输气管靠近风机的一端固定连接有一个回流管。
与现有技术相比，本实用新型的有益效果是：先将预处理污水排入处理池内，在缺氧区内进行脱氮反应，在通过分隔板进入好氧区，在好氧区内与混合液充分混合，促进废水和污泥的接触，提高了废水的处理效率，并通过回流管，使混合液回流进三相分离器内，并通过污水进水管使污水流入三相分离器内，与混合液进行反应，在导流区内通过导流板，让进水和混合液充分混合，保证了水力停留时间。
