申请日2021.01.12
公开日期2021.11.16
IPC分类C02F9/02
摘要
本实用新型提供一种污水处理气浮沉淀设备，包括沉淀箱，气囊，左侧支腿，右侧支腿，固定架，抽水泵，抽水管，安装耳板，固定箍，排放架结构，可调节导出架结构，侧边排放框结构，连接环和不锈钢网框，所述的气囊螺钉安装在沉淀箱的上部四周位置；所述的左侧支腿和右侧支腿分别螺栓安装在沉淀箱的下部左右两侧；所述的固定架螺钉安装在沉淀箱的前部左上侧；所述的抽水泵螺栓安装在固定架的内侧。本实用新型L型导出管插接在沉淀箱的前侧下部，有利于在使用时方便对沉淀箱内的水液向外侧导出；污泥格挡网设置在沉淀箱的内侧，同时与L型导出管的后端螺钉连接，有利于在使用时方便对污水进行过滤，从而避免污水中的污泥跟随排出。
权利要求

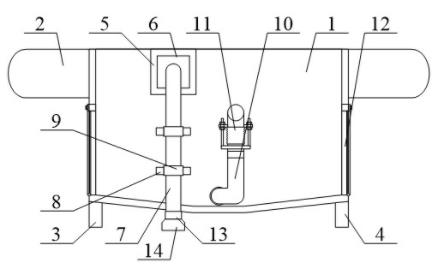

1.一种污水处理气浮沉淀设备，其特征在于，该污水处理气浮沉淀设备，包括沉淀箱(1)，气囊(2)，左侧支腿(3)，右侧支腿(4)，固定架(5)，抽水泵(6)，抽水管(7)，安装耳板(8)，固定箍(9)，排放架结构(10)，可调节导出架结构(11)，侧边排放框结构(12)，连接环(13)和不锈钢网框(14)，所述的气囊(2)螺钉安装在沉淀箱(1)的上部四周位置；所述的左侧支腿(3)和右侧支腿(4)分别螺栓安装在沉淀箱(1)的下部左右两侧；所述的固定架(5)螺钉安装在沉淀箱(1)的前部左上侧；所述的抽水泵(6)螺栓安装在固定架(5)的内侧，同时出水口与沉淀箱(1)接通；所述的抽水管(7)插接在抽水泵(6)的下部入水口处；所述的安装耳板(8)焊接在固定箍(9)的左右两端，同时与沉淀箱(1)的前侧螺钉连接；所述的固定箍(9)套接在抽水管(7)的外侧；所述的排放架结构(10)安装在沉淀箱(1)的前侧中下部；所述的可调节导出架结构(11)安装在排放架结构(10)的上部；所述的侧边排放框结构(12)安装在沉淀箱(1)的左右两侧；所述的连接环(13)螺纹连接在抽水管(7)的外侧下部；所述的不锈钢网框(14)螺钉安装在连接环(13)的下部；所述的排放架结构(10)包括L型导出管(101)，污泥格挡网(102)，单向阀(103)，横向杆(104)，螺纹杆(105)和锁紧螺母(106)，所述的横向杆(104)螺钉安装在L型导出管(101)的前侧上部；所述的螺纹杆(105)焊接在横向杆(104)的上部左右两侧。
2.如权利要求1所述的污水处理气浮沉淀设备，其特征在于，所述的可调节导出架结构(11)包括侧边板(111)，定位孔(112)，上侧固定管(113)，上侧导出管(114)和硅胶波纹管(115)，所述的侧边板(111)焊接在上侧固定管(113)的下部左右两侧；所述的定位孔(112)开设在侧边板(111)的中间位置；所述的上侧导出管(114)焊接在上侧固定管(113)的前侧上部。
3.如权利要求1所述的污水处理气浮沉淀设备，其特征在于，所述的侧边排放框结构(12)包括侧边框(121)，固定座(122)，旋转挡板(123)，密封环(124)，连接耳板(125)和锁紧螺栓(126)，所述的侧边框(121)嵌入在沉淀箱(1)的下部左右两侧；所述的固定座(122)焊接在侧边框(121)的上部；所述的密封环(124)胶接在旋转挡板(123)的外侧；所述的连接耳板(125)焊接在旋转挡板(123)的上端；所述的锁紧螺栓(126)贯穿连接耳板(125)与固定座(122)螺纹连接。
4.如权利要求1所述的污水处理气浮沉淀设备，其特征在于，所述的L型导出管(101)插接在沉淀箱(1)的前侧下部。
5.如权利要求1所述的污水处理气浮沉淀设备，其特征在于，所述的污泥格挡网(102)设置在沉淀箱(1)的内侧，同时与L型导出管(101)的后端螺钉连接。
6.如权利要求3所述的污水处理气浮沉淀设备，其特征在于，所述的旋转挡板(123)轴接在侧边框(121)的一侧。
7.如权利要求1所述的污水处理气浮沉淀设备，其特征在于，所述的锁紧螺母(106)设置在侧边板(111)的上下两侧，同时螺纹连接在螺纹杆(105)的上侧。
8.如权利要求2所述的污水处理气浮沉淀设备，其特征在于，所述的硅胶波纹管(115)的上下两侧分别胶接在上侧固定管(113)的下部以及L型导出管(101)的上部。
9.如权利要求3所述的污水处理气浮沉淀设备，其特征在于，所述的单向阀(103)螺纹连接在L型导出管(101)的上部。
说明书
一种污水处理气浮沉淀设备
技术领域
本实用新型属于污水处理技术领域，尤其涉及一种污水处理气浮沉淀设备。
背景技术
污水处理为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。
但是现有的污水处理气浮沉淀设备存在着不方便对水液向外排放，不方便对污水进行过滤和不方便对污泥排放的问题。
因此，发明一种污水处理气浮沉淀设备显得非常必要。
实用新型内容
为了解决上述技术问题，本实用新型提供一种污水处理气浮沉淀设备，以解决现有的污水处理气浮沉淀设备存在着不方便对水液向外排放，不方便对污水进行过滤和不方便对污泥排放的问题。一种污水处理气浮沉淀设备，包括沉淀箱，气囊，左侧支腿，右侧支腿，固定架，抽水泵，抽水管，安装耳板，固定箍，排放架结构，可调节导出架结构，侧边排放框结构，连接环和不锈钢网框，所述的气囊螺钉安装在沉淀箱的上部四周位置；所述的左侧支腿和右侧支腿分别螺栓安装在沉淀箱的下部左右两侧；所述的固定架螺钉安装在沉淀箱的前部左上侧；所述的抽水泵螺栓安装在固定架的内侧，同时出水口与沉淀箱接通；所述的抽水管插接在抽水泵的下部入水口处；所述的安装耳板焊接在固定箍的左右两端，同时与沉淀箱的前侧螺钉连接；所述的固定箍套接在抽水管的外侧；所述的排放架结构安装在沉淀箱的前侧中下部；所述的可调节导出架结构安装在排放架结构的上部；所述的侧边排放框结构安装在沉淀箱的左右两侧；所述的连接环螺纹连接在抽水管的外侧下部；所述的不锈钢网框螺钉安装在连接环的下部；所述的排放架结构包括L型导出管，污泥格挡网，单向阀，横向杆，螺纹杆和锁紧螺母，所述的横向杆螺钉安装在L型导出管的前侧上部；所述的螺纹杆焊接在横向杆的上部左右两侧。
优选的，所述的可调节导出架结构包括侧边板，定位孔，上侧固定管，上侧导出管和硅胶波纹管，所述的侧边板焊接在上侧固定管的下部左右两侧；所述的定位孔开设在侧边板的中间位置；所述的上侧导出管焊接在上侧固定管的前侧上部。
优选的，所述的侧边排放框结构包括侧边框，固定座，旋转挡板，密封环，连接耳板和锁紧螺栓，所述的侧边框嵌入在沉淀箱的下部左右两侧；所述的固定座焊接在侧边框的上部；所述的密封环胶接在旋转挡板的外侧；所述的连接耳板焊接在旋转挡板的上端；所述的锁紧螺栓贯穿连接耳板与固定座螺纹连接。
优选的，所述的L型导出管插接在沉淀箱的前侧下部。
优选的，所述的污泥格挡网设置在沉淀箱的内侧，同时与L型导出管的后端螺钉连接。
优选的，所述的旋转挡板轴接在侧边框的一侧。
优选的，所述的锁紧螺母设置在侧边板的上下两侧，同时螺纹连接在螺纹杆的上侧。
优选的，所述的硅胶波纹管的上下两侧分别胶接在上侧固定管的下部以及L型导出管的上部。
优选的，所述的单向阀螺纹连接在L型导出管的上部。
与现有技术相比，本实用新型的有益效果为：
本实用新型中，所述的L型导出管插接在沉淀箱的前侧下部，有利于在使用时方便对沉淀箱内的水液向外侧导出。
本实用新型中，所述的污泥格挡网设置在沉淀箱的内侧，同时与 L型导出管的后端螺钉连接，有利于在使用时方便对污水进行过滤，从而避免污水中的污泥跟随排出。
本实用新型中，所述的旋转挡板轴接在侧边框的一侧，有利于在不使用时向一侧掰动旋转挡板，以便将将沉淀箱内的污泥从侧边框内向左右两侧排出。
本实用新型中，所述的锁紧螺母设置在侧边板的上下两侧，同时螺纹连接在螺纹杆的上侧，有利于在使用时方便对侧边板起到夹紧功能，且在调整锁紧螺母在螺纹杆上的位置后，从而实现调整侧边板的高度，以便实现调整上侧导出管的位置高度。
本实用新型中，所述的硅胶波纹管的上下两侧分别胶接在上侧固定管的下部以及L型导出管的上部，有利于在使用时方便根据调整上侧导出管高度时跟随调整。
本实用新型中，所述的单向阀螺纹连接在L型导出管的上部，有利于在使用时能够避免外部水液从L型导出管进入到沉淀箱内。
