申请日2021.07.22
公开日期2021.12.14
IPC分类C02F7/00
摘要
本实用新型公开了一种污水处理曝气系统，包括曝气室和底座，所述曝气室的底部设置有四组支脚和两组稳定机构，所述稳定机构包括弧形条和固定块，所述弧形条的上表面设置有连接条，所述连接条上设置有安装条，所述固定块的内部分别开设有凹槽和螺孔，所述安装条的端部可穿过所述凹槽并延伸至所述固定块的侧面外部，所述螺孔的内部螺纹连接有螺柱，所述螺柱的顶部延伸至所述安装条的表面；本实用新型通过设计的稳定机构，便于在将曝气机放入污水里进行使用时可以增加其稳定性，防止在使用中曝气机容易歪倒影响正常使用的情况，提升了曝气机的曝气效率，而且当不使用曝气机时可以将弧形条收起来，使用时再打开，方便使用。
权利要求

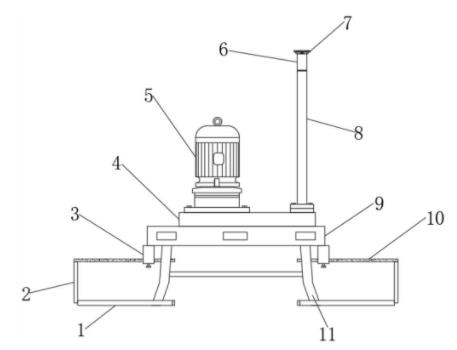

1.一种污水处理曝气系统，包括曝气室(9)和底座(4)，其特征在于：所述曝气室(9)的底部设置有四组支脚(11)和两组稳定机构，所述稳定机构包括弧形条(1)和固定块(3)，所述弧形条(1)的上表面设置有连接条(2)，所述连接条(2)上设置有安装条(10)，所述固定块(3)的内部分别开设有凹槽(12)和螺孔，所述安装条(10)的端部可穿过所述凹槽(12)并延伸至所述固定块(3)的侧面外部，所述螺孔的内部螺纹连接有螺柱(14)，所述螺柱(14)的顶部延伸至所述安装条(10)的表面。
2.根据权利要求1所述的一种污水处理曝气系统，其特征在于：所述安装条(10)与所述凹槽(12)之间通过滑动连接，所述螺柱(14)的底部设置有把手(13)。
3.根据权利要求1所述的一种污水处理曝气系统，其特征在于：所述固定块(3)位于所述曝气室(9)的底部，所述支脚(11)上设置有加强杆。
4.根据权利要求1所述的一种污水处理曝气系统，其特征在于：所述底座(4)上设置有进气管(8)，所述进气管(8)的顶部设置有消音器(6)，所述消音器(6)的顶部设置有防护机构，所述防护机构包括安装环(7)和弧形板(16)，所述消音器(6)的正面设置有弧形块(15)，所述弧形板(16)与所述弧形块(15)之间通过螺丝固定连接，所述安装环(7)的表面嵌入安装有防护网(17)。
5.根据权利要求4所述的一种污水处理曝气系统，其特征在于：所述曝气室(9)的外部均匀开设有曝气射口，所述底座(4)的顶部设置有电机(5)。
6.根据权利要求5所述的一种污水处理曝气系统，其特征在于：所述曝气室(9)的内部设置有叶轮，所述电机(5)的背面设置有电缆。
说明书
一种污水处理曝气系统
技术领域
本实用新型属于曝气机技术领域，具体涉及一种污水处理曝气系统。
背景技术
曝气机用于污水处理厂曝气池、曝气沉砂池中，对污水进行生化处理。
现有的曝气机在使用的时候，将曝气机放在污水池中的水里进行曝气，而在曝气的过程中的问题，放在污水中的曝气机容易不稳导致歪倒，造成影响曝气机的正常曝气，降低了曝气效率和对污水处理效率的问题，为此我们提出一种污水处理曝气系统。
实用新型内容
本实用新型的目的在于提供一种污水处理曝气系统，以解决上述背景技术中提出现有的曝气机在使用的时候，将曝气机放在污水池中的水里进行曝气，而在曝气的过程中的问题，放在污水中的曝气机容易不稳导致歪倒，造成影响曝气机的正常曝气，降低了曝气效率和对污水处理效率的问题。
为实现上述目的，本实用新型提供如下技术方案：一种污水处理曝气系统，包括曝气室和底座，所述曝气室的底部设置有四组支脚和两组稳定机构，所述稳定机构包括弧形条和固定块，所述弧形条的上表面设置有连接条，所述连接条上设置有安装条，所述固定块的内部分别开设有凹槽和螺孔，所述安装条的端部可穿过所述凹槽并延伸至所述固定块的侧面外部，所述螺孔的内部螺纹连接有螺柱，所述螺柱的顶部延伸至所述安装条的表面。
优选的，所述安装条与所述凹槽之间通过滑动连接，所述螺柱的底部设置有把手。
优选的，所述固定块位于所述曝气室的底部，所述支脚上设置有加强杆。
优选的，所述底座上设置有进气管，所述进气管的顶部设置有消音器，所述消音器的顶部设置有防护机构，所述防护机构包括安装环和弧形板，所述消音器的正面设置有弧形块，所述弧形板与所述弧形块之间通过螺丝固定连接，所述安装环的表面嵌入安装有防护网。
优选的，所述曝气室的外部均匀开设有曝气射口，所述底座的顶部设置有电机。
优选的，所述曝气室的内部设置有叶轮，所述电机的背面设置有电缆。
与现有技术相比，本实用新型的有益效果是：
(1)本实用新型通过设计的稳定机构，便于在将曝气机放入污水里进行使用时可以增加其稳定性，防止在使用中曝气机容易歪倒影响正常使用的情况，提升了曝气机的曝气效率，而且当不使用曝气机时可以将弧形条收起来，使用时再打开，方便使用。
(2)本实用新型通过设计的防护机构，便于在使用中可以防止外界的异物容易进入消音器的内部造成堵塞，使进气管的进气更加稳定，设计简单，防护效果好。
（发明人：陈孝武）
