申请日2021.07.20
公开日期2021.12.14
IPC分类C02F9/04;C02F103/32
摘要

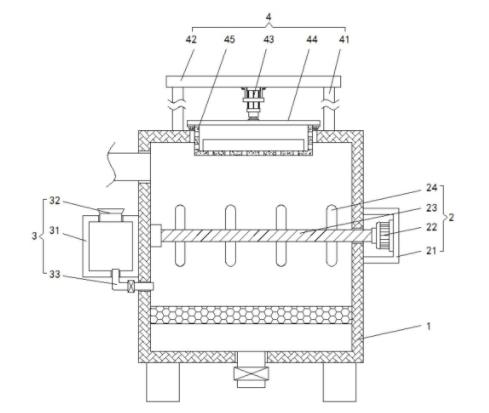

本实用新型涉及一种植物油脂加工用污水处理装置，包括箱体，所述箱体的右侧设置有搅拌机构，所述箱体的左侧设置有加注机构，所述箱体的顶部设置有过滤机构，所述箱体的背面固定安装有爬梯，所述箱体的正面活动安装有箱门；所述过滤机构包括竖板、横板、液压推杆、底板和过滤仓，所述箱体的顶部固定安装有数量为两个的竖板，所述竖板的顶部均与横板固定连接，所述横板的底部且位于竖板之间固定安装有液压推杆。该植物油脂加工用污水处理装置，通过设置的过滤机构，可操作液压推杆带着吸油棉浸入到污水中，将污水表层的油脂吸附住，整个污水表层油脂的去除无需人为手动操作，方便了使用者的使用，提升了装置的实用性。
权利要求
1.一种植物油脂加工用污水处理装置，包括箱体(1)，其特征在于：所述箱体(1)的右侧设置有搅拌机构(2)，所述箱体(1)的左侧设置有加注机构(3)，所述箱体(1)的顶部设置有过滤机构(4)，所述箱体(1)的背面固定安装有爬梯(5)，所述箱体(1)的正面活动安装有箱门(6)；
所述过滤机构(4)包括竖板(41)、横板(42)、液压推杆(43)、底板(44)和过滤仓(45)，所述箱体(1)的顶部固定安装有数量为两个的竖板(41)，所述竖板(41)的顶部均与横板(42)固定连接，所述横板(42)的底部且位于竖板(41)之间固定安装有液压推杆(43)，所述液压推杆(43)的输出端固定安装有底板(44)，所述底板(44)的底部固定安装有过滤仓(45)。
2.根据权利要求1所述的一种植物油脂加工用污水处理装置，其特征在于：所述搅拌机构(2)包括壳体(21)、驱动电机(22)、搅拌杆(23)和搅拌叶片(24)，所述箱体(1)的右侧固定安装有壳体(21)，所述壳体(21)的内壁右侧固定安装有驱动电机(22)，所述驱动电机(22)的输出端固定安装有一端贯穿并延伸到箱体(1)内部的搅拌杆(23)，所述搅拌杆(23)的外侧固定安装有搅拌叶片(24)，所述搅拌杆(23)通过轴承与箱体(1)活动连接。
3.根据权利要求1所述的一种植物油脂加工用污水处理装置，其特征在于：所述加注机构(3)包括盒体(31)、加料斗(32)和下料管(33)，所述箱体(1)的左侧固定安装有盒体(31)，所述盒体(31)的顶部连通有加料斗(32)，所述盒体(31)的底部连通有一端与箱体(1)相连通的下料管(33)。
4.根据权利要求3所述的一种植物油脂加工用污水处理装置，其特征在于：所述下料管(33)的外侧设置有电子阀，所述盒体(31)的正面固定安装有控制器，所述控制器与电子阀电连接。
5.根据权利要求1所述的一种植物油脂加工用污水处理装置，其特征在于：所述过滤仓(45)的外侧开设有漏水孔，所述过滤仓(45)的内底壁放置有吸油棉。
6.根据权利要求1所述的一种植物油脂加工用污水处理装置，其特征在于：所述箱体(1)的左侧且位于加注机构(3)的上方连通有进污管，所述箱体(1)的底部连通有排水管。
7.根据权利要求1所述的一种植物油脂加工用污水处理装置，其特征在于：所述箱体(1)的内部且位于排水管的上方固定安装有滤网，所述底板(44)与过滤仓(45)通过螺钉固定连接。
说明书
一种植物油脂加工用污水处理装置
技术领域
本实用新型涉及植物油脂加工技术领域，具体为一种植物油脂加工用污水处理装置。
背景技术
植物油脂污水，主要是指植物油脂生产企业排放出来的蒸煮废水、水洗废水、冲地面废水、脱色、脱水、脱臭的真空蒸汽喷射装置冷凝器排出的含油含酸废水和废酸废碱水，有机物和乳化油等油脂的含量极高、金属和有毒物质含量低是植物油脂废水的特点，此特点使得油脂废水比较适合生化处理。
植物油脂污水处理需要用到污水处理装置，现有的污水处理装置只具备简单的植物油脂污水过滤处理的功能，缺少自动去除污水表层油脂的措施，需要操作人员使用工具手动进行表面油脂去除的作业，操作起来非常的费时费力。
实用新型内容
针对现有技术的不足，本实用新型提供了一种植物油脂加工用污水处理装置，具备自动去除污水表层油脂等优点，解决了手动进行表面油脂去除非常费时费力的问题。
为实现上述目的，本实用新型提供如下技术方案：一种植物油脂加工用污水处理装置，包括箱体，所述箱体的右侧设置有搅拌机构，所述箱体的左侧设置有加注机构，所述箱体的顶部设置有过滤机构，所述箱体的背面固定安装有爬梯，所述箱体的正面活动安装有箱门；
所述过滤机构包括竖板、横板、液压推杆、底板和过滤仓，所述箱体的顶部固定安装有数量为两个的竖板，所述竖板的顶部均与横板固定连接，所述横板的底部且位于竖板之间固定安装有液压推杆，所述液压推杆的输出端固定安装有底板，所述底板的底部固定安装有过滤仓。
进一步，所述搅拌机构包括壳体、驱动电机、搅拌杆和搅拌叶片，所述箱体的右侧固定安装有壳体，所述壳体的内壁右侧固定安装有驱动电机，所述驱动电机的输出端固定安装有一端贯穿并延伸到箱体内部的搅拌杆，所述搅拌杆的外侧固定安装有搅拌叶片，所述搅拌杆通过轴承与箱体活动连接。
进一步，所述加注机构包括盒体、加料斗和下料管，所述箱体的左侧固定安装有盒体，所述盒体的顶部连通有加料斗，所述盒体的底部连通有一端与箱体相连通的下料管。
进一步，所述下料管的外侧设置有电子阀，所述盒体的正面固定安装有控制器，所述控制器与电子阀电连接。
进一步，所述过滤仓的外侧开设有漏水孔，所述过滤仓的内底壁放置有吸油棉。
进一步，所述箱体的左侧且位于加注机构的上方连通有进污管，所述箱体的底部连通有排水管。
进一步，所述箱体的内部且位于排水管的上方固定安装有滤网，所述底板与过滤仓通过螺钉固定连接。
与现有技术相比，本申请的技术方案具备以下有益效果：
1、该植物油脂加工用污水处理装置，通过设置的过滤机构，在使用时，可操作液压推杆带着吸油棉浸入到污水中，将污水表层的油脂吸附住，整个污水表层油脂的去除无需人为手动操作，方便了使用者的使用，提升了装置的实用性。
2、该植物油脂加工用污水处理装置，通过设置的搅拌机构和加注机构，在使用时，方便了破乳剂的加注与混合，有助于提升乳化油的分解效率，从而提升装置的污水处理效率。
（发明人：陶伟; 师军; 吴丽娟）
