申请日2021.05.20
公开日期2021.12.17
IPC分类C02F11/121;C02F11/13;C02F103/20
摘要
本实用新型公开了一种用于生猪养殖场污水处理的粪便脱水机，包括处理箱，所述处理箱的前端开设进料口，所述处理箱的内壁两侧均开设有滑动槽，所述密封板内侧对称设有液压伸缩杆，所述液压伸缩杆的底端之间连接有连接板，所述连接板的两端均设有与所述滑动槽相匹配的滑块，所述连接板的底端固定设有脱水压板，所述处理箱内位于所述脱水压板的下方设有分离板，所述分离板上开设有若干分离网孔，所述处理箱的外壁两侧均安装有烘干装置，所述分离板的下方设有污水过滤装置，有益效果：这样的装置结构简单，使用方便，可以有效的对粪便进行挤压脱水，且利用烘干作用，去除挤压无法排出的水分，大大增加了脱水的效果。
权利要求

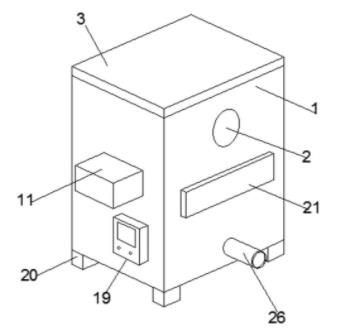

1.一种用于生猪养殖场污水处理的粪便脱水机，其特征在于，包括处理箱(1)，所述处理箱(1)的前端开设进料口(2)，所述处理箱(1)的上方可拆卸设有密封板(3)，所述处理箱(1)的内壁两侧均开设有滑动槽(4)，所述密封板(3)内侧对称设有液压伸缩杆(5)，所述液压伸缩杆(5)的底端之间连接有连接板(6)，所述连接板(6)的两端均设有与所述滑动槽(4)相匹配的滑块(7)，所述连接板(6)的底端固定设有脱水压板(8)，所述处理箱(1)内位于所述脱水压板(8)的下方设有分离板(9)，所述分离板(9)上开设有若干分离网孔(10)，所述处理箱(1)的外壁两侧均安装有烘干装置(11)，所述烘干装置(11)包括烘干箱(12)，所述烘干箱(12)内安装有气泵(13)，所述气泵(13)延伸至外界设有进气管(14)，所述气泵(13)的输出端连接有加热仓(15)，所述加热仓(15)内设有电加热网(16)，所述加热仓(15)的另一端延伸至所述处理箱(1)内设有烘干管(17)，所述分离板(9)的下方设有污水过滤装置(18)。
2.根据权利要求1所述的一种用于生猪养殖场污水处理的粪便脱水机，其特征在于，所述处理箱(1)的一侧设有控制箱(19)，所述控制箱(19)由显示屏和控制按钮组成。
3.根据权利要求1所述的一种用于生猪养殖场污水处理的粪便脱水机，其特征在于，所述处理箱(1)的底部安装有支撑垫(20)。
4.根据权利要求1所述的一种用于生猪养殖场污水处理的粪便脱水机，其特征在于，所述处理箱(1)上与所述分离板(9)位于同一水平面可拆卸设有清理口(21)。
5.根据权利要求1所述的一种用于生猪养殖场污水处理的粪便脱水机，其特征在于，所述分离板(9)与所述污水过滤装置(18)之间对称设有弧形导流板(22)。
6.根据权利要求1所述的一种用于生猪养殖场污水处理的粪便脱水机，其特征在于，所述污水过滤装置(18)包括集水槽(23)，所述集水槽(23)内分别设有大孔滤网(24)和小孔滤网(25)，所述集水槽(23)的底部设有排水管(26)。
说明书
一种用于生猪养殖场污水处理的粪便脱水机
技术领域
本实用新型涉及养猪场技术领域，具体来说，涉及一种用于生猪养殖场污水处理的粪便脱水机。
背景技术
随着人们对猪肉的需求量的加大，养猪行业的发展也越来越快，在猪的养殖过程中往往会产生大量的粪便，这些粪便可以用来做农家肥或沼气池的原料，从而进行再次利用，但是，猪粪中含水率太高，这样就导致了运送不便，且不利于存放，因此需要对粪便进行脱水处理，猪粪脱水机是畜禽粪便脱水机的一种，它能将猪粪、鸭粪、牛粪、鸡粪等禽畜粪便原粪水分离为液态有机肥和固态有机肥。液态有机肥可直接用于农作物利用吸收，固态有机肥可运到缺肥地区使用，也可起到改善土壤结构的作用，同时经过发酵可制成有机复合肥。
然而，现有的粪便脱水装置往往不能对粪便进行完全的脱水，在脱水后不能对粪便进行烘干，这样就会导致粪便的脱水不充分，这样就会导致粪便脱水不完全或浪费大量的时间。
针对相关技术中的问题，目前尚未提出有效的解决方案。
实用新型内容
针对相关技术中的问题，本实用新型提出一种用于生猪养殖场污水处理的粪便脱水机，以克服现有相关技术所存在的上述技术问题。
本实用新型的技术方案是这样实现的：
一种用于生猪养殖场污水处理的粪便脱水机，包括处理箱，所述处理箱的前端开设进料口，所述处理箱的上方可拆卸设有密封板，所述处理箱的内壁两侧均开设有滑动槽，所述密封板内侧对称设有液压伸缩杆，所述液压伸缩杆的底端之间连接有连接板，所述连接板的两端均设有与所述滑动槽相匹配的滑块，所述连接板的底端固定设有脱水压板，所述处理箱内位于所述脱水压板的下方设有分离板，所述分离板上开设有若干分离网孔，所述处理箱的外壁两侧均安装有烘干装置，所述烘干装置包括烘干箱，所述烘干箱内安装有气泵，所述气泵延伸至外界设有进气管，所述气泵的输出端连接有加热仓，所述加热仓内设有电加热网，所述加热仓的另一端延伸至所述处理箱内设有烘干管，所述分离板的下方设有污水过滤装置。
进一步的，所述处理箱的一侧设有控制箱，所述控制箱由显示屏和控制按钮组成。
进一步的，所述处理箱的底部安装有支撑垫。
进一步的，所述处理箱上与所述分离板位于同一水平面可拆卸设有清理口。
进一步的，所述分离板与所述污水过滤装置之间对称设有弧形导流板。
进一步的，所述污水过滤装置包括集水槽，所述集水槽内分别设有大孔滤网和小孔滤网，所述集水槽的底部设有排水管。
本实用新型提供了一种用于生猪养殖场污水处理的粪便脱水机，有益效果如下：
(1)、通过在处理箱的前端开设进料口，处理箱的上方可拆卸设有密封板，处理箱的内壁两侧均开设有滑动槽，密封板内侧对称设有液压伸缩杆，液压伸缩杆的底端之间连接有连接板，连接板的两端均设有与滑动槽相匹配的滑块，连接板的底端固定设有脱水压板，处理箱内位于脱水压板的下方设有分离板，分离板上开设有若干分离网孔，处理箱的外壁两侧均安装有烘干装置，烘干装置包括烘干箱，烘干箱内安装有气泵，气泵延伸至外界设有进气管，气泵的输出端连接有加热仓，加热仓内设有电加热网，加热仓的另一端延伸至所述处理箱内设有烘干管，所述分离板的下方设有污水过滤装置，在使用时，粪便从进料口进入，落在分离板上，此时，启动液压伸缩杆，在滑动槽和滑块的配合下，使连接板带动脱水压板下压，从而对粪便进行挤压，将粪便内的水分挤压出去，再启动气泵，从外界抽取空气，通过电加热网的加热，从烘干管导入处理箱内，对脱水后的粪便进行烘干，挤压下来的水流入污水过滤装置内，进行分离过滤，这样的装置结构简单，使用方便，可以有效的对粪便进行挤压脱水，且利用烘干作用，去除挤压无法排出的水分，大大增加了脱水的效果。
(2)、在处理箱的一侧设有控制箱，所述控制箱由显示屏和控制按钮组成，便于设备的控制操作。
(3)、在处理箱的底部安装有支撑垫，对处理箱起到支撑的作用。
(4)、在处理箱上与所述分离板位于同一水平面可拆卸设有清理口，便于对脱水后的粪便进行处理取出。
(5)、在分离板与所述污水过滤装置之间对称设有弧形导流板，对污水起到导流的作用。
(6)、在污水过滤装置包括集水槽，所述集水槽内分别设有大孔滤网和小孔滤网，所述集水槽的底部设有排水管，便于对分离的污水进行过滤。
（发明人：杨国兴）
