公布日：2022.01.04
申请日：2021.11.15
分类号：C02F9/04(2006.01)I;B08B3/12(2006.01)I;C02F101/34(2006.01)N
摘要
本发明公开了一种处理高浓度甲醛废水的装置及其处理方法，包括铝型材支撑架、连接管、反应器，还包括振动过滤装置、防护装置、清洗装置和旋转装置。由于目前对甲醛废水的处理需要先对废水中的杂质和异物进行过滤，而现有技术中对废水过滤的花费时间过多，无法快速分离废水和杂质，本发明利用振动过滤装置加快了处理的进程和时间，节省了人力物力；并且本发明通过旋转装置保证废水一直处于被处理状态，加快废水处理进程。
权利要求书

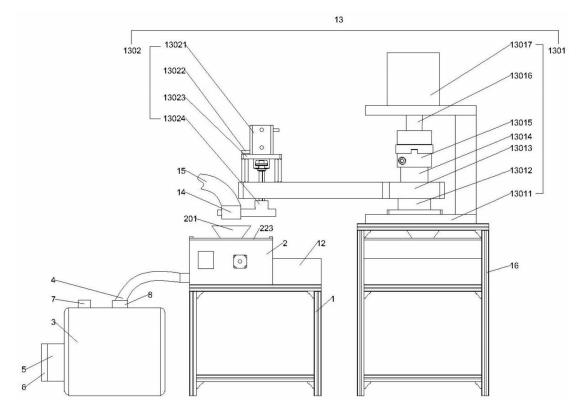

1.一种处理高浓度甲醛废水的装置，包括铝型材支撑架(1)、连接管(4)、反应器(3)，其特征在于，还包括振动过滤装置(2)，置于所述铝型材支撑架(1)上的振动过滤装置(2)，且所述振动过滤装置(2)均通过连接管(4)与反应器(3)连接；防护装置，安装在反应器(3)内；清洗装置，置于铝型材支撑架(1)上；旋转装置(13)，两个振动过滤装置(2)分别位于旋转装置(13)的两侧，所述旋转装置(13)置于旋转装置安置架(16)上，废水管(15)通过水用电磁阀(14)安装在旋转装置(13)上。
2.根据权利要求1所述的一种处理高浓度甲醛废水的装置，其特征在于，反应器(3)包括进口(8)，反应器(3)顶端面上设有进口(8)；出口(5)，反应器(3)侧面上设有出口(5)；封盖体(6)，侧面安装有密封圈二(9)，且封盖体(6)安装在所述出口(5)上。
3.根据权利要求1所述的一种处理高浓度甲醛废水的装置，其特征在于，所述振动过滤装置(2)包括壳体(203)，所述壳体(203)上安装有突起部(225)；隔离板(202)，隔离板(202)上设有凹槽(224)，突起部(225)安装在凹槽(224)内，所述壳体(203)分为动力区和过滤区；盖体(223)，安装在所述壳体(203)上，且设有进水口(201)；过滤箱(206)，活动安装在所述壳体(203)的过滤区内；振动装置(209)，安装在所述过滤箱(206)一侧，且置于所述壳体(203)的动力区内；滑轨(218)，所述壳体(203)的动力区一侧的内壁上设有滑轨(218)；滑块(219)，所述滑轨(218)内活动安装有滑块(219)，所述滑块(219)安装在所述过滤箱(206)远离振动装置(209)的一侧上；控制面板(222)，安装在所述壳体(203)的端面上；出水口(207)，设在所述壳体(203)的一侧；聚水板(208)，所述聚水板(208)向中间凹陷，且所述聚水板(208)安装在所述壳体(203)内壁上的安装位置一端高于另一端，所述聚水板(208)安装位置低的一端与所述出水口(207)安装在所述壳体(203)的同侧。
4.根据权利要求3所述的一种处理高浓度甲醛废水的装置，其特征在于，所述振动装置(209)包括限位孔(217)，设在所述隔离板(202)上的限位孔(217)；移动块(216)，置于所述限位孔(217)内的移动块(216)，所述移动块(216)安装在所述过滤箱(206)的一侧；杆一(215)，与所述移动块(216)铰接的杆一(215)；杆二(213)，与所述杆一(215)铰接的杆二(213)；轴(212)，安装在所述杆二(213)另一端的轴(212)；电机(210)，所述轴(212)安装在电机(210)上，所述电机(210)通过固定座(211)安装在所述壳体(203)上。
5.根据权利要求3所述的一种处理高浓度甲醛废水的装置，其特征在于，所述振动装置(209)包括限位孔(217)，设在所述隔离板(202)上的限位孔(217)；移动块(216)，置于所述限位孔(217)内的移动块(216)，所述移动块(216)安装在所述过滤箱(206)的一侧；杆三(221)，与所述移动块(216)铰接的杆三(221)；圆盘(220)，与所述杆三(221)铰接的圆盘(220)；轴(212)，安装在所述圆盘(220)轴心的轴(212)；电机(210)，所述轴(212)安装在电机(210)上，所述电机(210)通过固定座(211)安装在所述壳体(203)上。
6.根据权利要求3所述的一种处理高浓度甲醛废水的装置，其特征在于，所述过滤箱(206)包括滤网(205)，所述滤网(205)四个侧边上安装有侧栏(204)。
7.根据权利要求1所述的一种处理高浓度甲醛废水的装置，其特征在于，清洗装置包括超声波震板、换能器(11)和超声波发生器(12)；壳体(203)，由超声波震板组装而成；换能器(11)，安装在反应器(3)内；超声波发生器(12)，置于铝型材支撑架(1)上。
8.根据权利要求1所述的一种处理高浓度甲醛废水的装置，其特征在于，防护装置包括液位计(7)和密封圈一(10)；液位计(7)安装在反应器(3)上，且所述液位计(7)和反应器(3)之间安装有密封圈一(10)。
9.根据权利要求1所述的一种处理高浓度甲醛废水的装置，其特征在于，旋转装置(13)包括旋转结构(1301)和伸缩结构(1302)；所述旋转结构(1301)包括安装座(13011)，置于旋转装置安置架(16)上；法兰(13012)，安装在所述安装座(13011)上；旋转轴(13014)，穿过旋转板(13013)安装在法兰(13012)上；旋转板(13013)，一端安装在旋转轴(13014)上；轴(13016)，通过联轴器(13015)连接旋转轴(13014)；电机二(13017)，轴(13016)安装在电机二(13017)上，且电机二(13017)安装在安装座(13011)上；所述伸缩结构(1302)包括气缸(13021)，通过气缸安装座(13023)安装在旋转板(13013)的另一端；磁性开关(13022)，气缸(13021)两端均安装有磁性开关(13022)；固定座(13024)，气缸(13021)上安装有固定座(13024)；水用电磁阀(14)，安装在固定座(13024)上。
10.一种使用如权利要求1~9中任意一项所述的高浓度甲醛废水处理装置的废水处理方法，其特征在于，包括以下步骤：步骤一，人工在控制面板(222)上设定液位计(14)上的一个水位，设定电机二(13017)的旋转角度，由于本装置的两个振动过滤装置(2)的摆放位置为90度，设定电机二(13017)的旋转角度为90度；步骤二，初始状态时，气缸(13021)为满行程状态；控制面板(222)开启水用电磁阀(14)和电机一(210)，废水通入振动过滤装置(2)，电机一(210)带动过滤箱(206)振动，过滤箱(206)对废水中杂质和异物进行过滤，便于反应器(3)进行芬顿反应；若需调整电机一(210)的转速，可通过PLC控制器控制变频器调整电机一(210)的转速；步骤三，经过过滤的废水在反应器(3)中进行芬顿反应，当废水不断通入后，液位计(14)监测到水位到达设定水位值时，反馈信号到PLC控制器，PLC控制器控制关闭水用电磁阀(14)，开启气缸(13021)和电机二(13017)；步骤四，气缸(13021)到达零行程时，零行程处的磁性开关(13022)反馈信号到PLC控制器，PLC控制器控制关闭气缸(13021)；同时电机二(13017)旋转到设定角度；步骤五，PLC控制器控制开启气缸(13021)，气缸(13021)到达满行程时，满行程处的磁性开关(13022)反馈信号到PLC控制器，PLC控制器控制关闭气缸(13021)、开启水用电磁阀(14)，另一侧的处理装置重复上述操作，对一侧的处理装置进行清洗操作；步骤六，人工打开封盖体(5)，排净反应后的废水，关闭封盖体(5)，人工从进水口(201)中通水，打开超声波发生器(12)，超声波震板和换能器(11)开始工作，清洗反应器(3)和壳体(203)；步骤七，清洗完成后，排出污水，等待另一侧的处理装置废水处理完成、到达清洗工作，则一侧的处理装置开始处理废水，重复上述操作。
发明内容
鉴于现有技术中存在上述问题，本发明的目的是提供一种处理高浓度甲醛废水的装置及其处理方法。
本发明提供了如下的技术方案：
一种处理高浓度甲醛废水的装置，包括铝型材支撑架、连接管、反应器、振动过滤装置、防护装置、清洗装置和旋转装置；振动过滤装置置于所述铝型材支撑架上的振动过滤装置，且所述振动过滤装置均通过连接管与反应器连接；防护装置安装在反应器内；清洗装置置于铝型材支撑架上；旋转装置两个振动过滤装置分别位于旋转装置的两侧，所述旋转装置置于旋转装置安置架上，废水管通过水用电磁阀安装在旋转装置上。
具体的，反应器包括进口、出口和封盖体；反应器顶端面上设有进口；反应器侧面上设有出口；封盖体侧面安装有密封圈二，且封盖体安装在所述出口上。
具体的，所述振动过滤装置包括壳体、隔离板、盖体、过滤箱、振动装置、滑轨、滑块、控制面板、出水口和聚水板；壳体上安装有突起部；隔离板上设有凹槽，突起部安装在凹槽内，所述壳体分为动力区和过滤区；盖体安装在所述壳体上，且设有进水口；过滤箱活动安装在所述壳体的过滤区内；振动装置安装在所述过滤箱一侧，且置于所述壳体的动力区内；所述壳体的动力区一侧的内壁上设有滑轨；所述滑轨内活动安装有滑块，所述滑块安装在所述过滤箱远离振动装置的一侧上；控制面板安装在所述壳体的端面上；出水口设在所述壳体的一侧；聚水板向中间凹陷，且所述聚水板安装在所述壳体内壁上的安装位置一端高于另一端，所述聚水板安装位置低的一端与所述出水口安装在所述壳体的同侧。
具体的，所述振动装置包括限位孔、移动块、杆一、杆二、轴和电机；限位孔设在所述隔离板上的限位孔；移动块置于所述限位孔内的移动块，所述移动块安装在所述过滤箱的一侧；与所述移动块铰接的杆一；与所述杆一铰接的杆二；轴安装在所述杆二另一端的轴；所述轴安装在电机上，所述电机通过固定座安装在所述壳体上。
具体的，所述振动装置包括限位孔、移动块、杆三、圆盘、轴和电机；设在所述隔离板上的限位孔；置于所述限位孔内的移动块，所述移动块安装在所述过滤箱的一侧；与所述移动块铰接的杆三；与所述杆三铰接的圆盘；安装在所述圆盘轴心的轴；所述轴安装在电机上，所述电机通过固定座安装在所述壳体上。
具体的，所述过滤箱包括滤网，所述滤网四个侧边上安装有侧栏。
具体的，清洗装置包括超声波震板、换能器和超声波发生器；壳体由超声波震板组装而成；换能器安装在反应器内；超声波发生器置于铝型材支撑架上。
具体的，防护装置包括液位计和密封圈一；液位计安装在反应器上，且所述液位计和反应器之间安装有密封圈一。
具体的，旋转装置包括旋转结构和伸缩结构；所述旋转结构包括安装座、法兰、旋转轴、旋转板、轴和电机二；安装座置于旋转装置安置架上；法兰安装在所述安装座上；旋转轴穿过旋转板安装在法兰上；旋转板一端安装在旋转轴上；轴通过联轴器连接旋转轴；轴安装在电机二上，且电机二安装在安装座上；所述伸缩结构包括气缸、磁性开关、固定座和水用电磁阀；气缸通过气缸安装座安装在旋转板的另一端；气缸两端均安装有磁性开关；气缸上安装有固定座；水用电磁阀安装在固定座上。
基于上述装置，本发明还提出了一种处理高浓度甲醛废水的装置的处理方法，包括以下步骤：
步骤一，人工在控制面板上设定液位计上的一个水位，设定电机二的旋转角度，由于本装置的两个振动过滤装置的摆放位置为90度，设定电机二的旋转角度为90度；
步骤二，初始状态时，气缸为满行程状态；控制面板开启水用电磁阀和电机一，废水通入振动过滤装置，电机一带动过滤箱振动，过滤箱对废水中杂质和异物进行过滤，便于反应器进行芬顿反应；若需调整电机一的转速，可通过PLC控制器控制变频器调整电机一的转速；
步骤三，经过过滤的废水在反应器中进行芬顿反应，当废水不断通入后，液位计监测到水位到达设定水位值时，反馈信号到PLC控制器，PLC控制器控制关闭水用电磁阀，开启气缸和电机二；
步骤四，气缸到达零行程时，零行程处的磁性开关反馈信号到PLC控制器，PLC控制器控制关闭气缸；同时电机二旋转到设定角度；
步骤五，PLC控制器控制开启气缸，气缸到达满行程时，满行程处的磁性开关反馈信号到PLC控制器，PLC控制器控制关闭气缸、开启水用电磁阀，另一侧的处理装置重复上述操作，对一侧的处理装置进行清洗操作；
步骤六，人工打开封盖体，排净反应后的废水，关闭封盖体，人工从进水口中通水，打开超声波发生器，超声波震板和换能器开始工作，清洗反应器和壳体；
步骤七，清洗完成后，排出污水，等待另一侧的处理装置废水处理完成、到达清洗工作，则一侧的处理装置开始处理废水，重复上述操作。
本发明的有益效果是：
1.由于目前对甲醛废水的处理需要先对废水中的杂质和异物进行过滤，而现有技术中对废水过滤的花费时间过多，无法快速分离废水和杂质，本发明利用振动过滤装置加快了处理的进程和时间，节省了人力物力。
2.本发明利用聚水板，使得漏下的废水快速流进反应器内，进行芬顿反应，加快处理进程。
3.本发明能够根据工作人员需求调整过滤器的振动频率，通过变频器调整电机频率实现对过滤器的振动频率调整。
4.本发明通过旋转装置保证废水一直处于被处理状态，加快废水处理进程。
5.本发明还含有清洗装置和防护装置，能够方便工作人员对反应器和振动过滤装置的清洁，同时防护装置能够防止出现反应后的废水回溢到振动过滤装置的问题。
（发明人：陆东蛟;王俊;沙俊鹏;刘东强;何文婷）
