公布日：2022.04.15
申请日：2021.12.31
分类号：C02F1/50(2006.01)I
摘要
本发明提供一种污水无害化处理及排放方法，包括以下步骤：利用真空排污隔离阀将真空污水箱和真空便器隔离；当如厕时，启动真空排污隔离阀，将真空便器内的污物或污水排放至真空污水箱；当真空污水箱的污水水位大于预设值时，对真空污水箱内的污水进行消毒；当消毒结束后，真空污水箱的排出端打开，并将消毒后的污水排出。本发明提供一种污水无害化处理及排放方法，用以实现移动卫生间的污水能够进行消毒处理后排出至市政污水管网；以及，用于实现在真空便器未使用时能够利用真空排污隔离阀将真空污水箱和真空便器进行隔离，减少异味的产生，以及减少真空污水箱内出现逆流情况。
权利要求书
1.一种污水无害化处理及排放方法，其特征在于，包括以下步骤：利用真空排污隔离阀将真空污水箱和真空便器隔离；当如厕时，启动真空排污隔离阀，将真空便器内的污物或污水排放至真空污水箱；当真空污水箱的污水水位大于预设值时，对真空污水箱内的污水进行消毒；当消毒结束后，真空污水箱的排出端打开，并将消毒后的污水排出。
2.如权利要求1所述的一种污水无害化处理及排放方法，其特征在于，所述真空污水箱连接真空工作站，所述真空工作站用于对所真空污水箱进行真空状态抽取；所述真空污水箱外设置有消毒设备，所述消毒设备的消毒输出端用于对所述真空污水箱内的污水进行消毒；所述消毒设备为臭氧消毒器。
3.如权利要求1所述的一种污水无害化处理及排放方法，其特征在于，所述污水箱内的水位达到低水位时，所述水位计将低水位信息反馈至控制器，所述控制器根据所述低水位信息触发消毒设备；所述低水位信息中的水位信息为水箱的25％水容量。

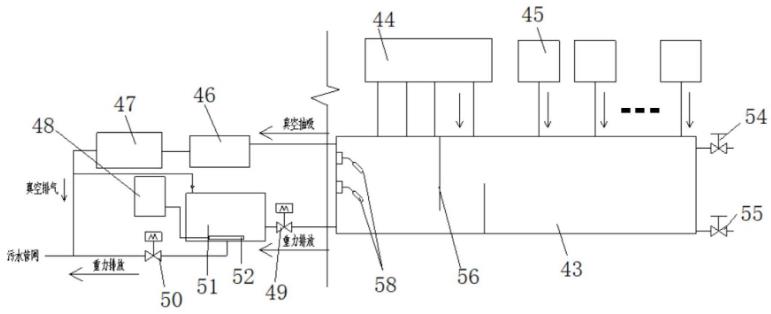

4.如权利要求3所述的一种污水无害化处理及排放方法，其特征在于，所述控制器根据所述低水位信息触发消毒设备包括：开启臭氧消毒器和真空污水箱之间的第一阀门，利用重力作用将污物箱内的污水引流至臭氧消毒器；同步启动臭氧发生器对臭氧消毒器内进行注入臭氧；根据污水流量计算臭氧消毒器的消毒时间，根据消毒时间对污水消毒结束后，启动臭氧消毒器排出口连接的第二阀门，将消毒后的污水利用重力作用排出至市政污水管网。
5.如权利要求3所述的一种污水无害化处理及排放方法，其特征在于，所述消毒时间根据所述臭氧消毒器的容量计算，所述臭氧消毒器的安装水平面低于真空污水箱的水平面，且所述臭氧消毒器和所述真空污水箱的连通管道靠近其内底面设置。
6.如权利要求3所述的一种污水无害化处理及排放方法，其特征在于，所述真空污水箱的上方一次连通多个真空管道，各所述真空管道上一一设置有真空排污隔离阀；当启动冲厕按钮后，所述真空排污隔离阀被真空工作站启动，并打开真空污水箱和真空便器隔离的连通；利用真空工作站的真空负压将污水进行吸附。
7.如权利要求3所述的一种污水无害化处理及排放方法，其特征在于，所述真空污物箱包括污水区和污物区，所述污水区和所述污物区之间通过挡板间隔设置，所述挡板设有两个，分别一一间隔设在污物箱内，且所述挡板分别设置在真空污物箱的内顶面和内底面，两个所述挡板将真空污物箱隔离为污水区和污物区，所述污水区的内壁间隔设置有多个水位计；所述污物区的内壁设置有出粪口和排气阀。
8.如权利要求3所述的一种污水无害化处理及排放方法，其特征在于，所述污物箱的内顶面设置有污物检测装置，所述污物检测装置用于对污物箱内的污物区进行污物存储量检测；当所述污物检测装置检测到污物区的污物存储量达到预设值，则触发报警指令，根据所述报警指令生成调度指令；所述调度指令用于对粪便运输车进行调度并将满载的污物箱内粪便进行排出。
发明内容
本发明提供一种污水无害化处理及排放方法，用以实现移动卫生间的污水能够进行消毒处理后排出至市政污水管网；以及，用于实现在真空便器未使用时能够利用真空排污隔离阀将真空污水箱和真空便器进行隔离，减少异味的产生，以及减少真空污水箱内出现逆流情况。
本发明提供一种污水无害化处理及排放方法，包括以下步骤：
利用真空排污隔离阀将真空污水箱和真空便器隔离；
当如厕时，启动真空排污隔离阀，将真空便器内的污物或污水排放至真空污水箱；
当真空污水箱的污水水位大于预设值时，对真空污水箱内的污水进行消毒；当消毒结束后，真空污水箱的排出端打开，并将消毒后的污水排出。
优选地，所述真空污水箱连接真空工作站，所述真空工作站用于对所真空污水箱进行真空状态抽取；
所述真空污水箱外设置有消毒设备，所述消毒设备的消毒输出端用于对所述真空污水箱内的污水进行消毒；所述消毒设备为臭氧消毒器。
优选地，所述污水箱内的水位达到低水位时，所述水位计将低水位信息反馈至控制器，所述控制器根据所述低水位信息触发消毒设备；所述低水位信息中的水位信息为水箱的25％水容量。
优选地，所述控制器根据所述低水位信息触发消毒设备包括：
开启臭氧消毒器和真空污水箱之间的第一阀门，利用重力作用将污物箱内的污水引流至臭氧消毒器；
同步启动臭氧发生器对臭氧消毒器内进行注入臭氧；
根据污水流量计算臭氧消毒器的消毒时间，根据消毒时间对污水消毒结束后，启动臭氧消毒器排出口连接的第二阀门，将消毒后的污水利用重力作用排出至市政污水管网。
优选地，所述消毒时间根据所述臭氧消毒器的容量计算，所述臭氧消毒器的安装水平面低于真空污水箱的水平面，且所述臭氧消毒器和所述真空污水箱的连通管道靠近其内底面设置。
优选地，所述真空污水箱的上方一次连通多个真空管道，各所述真空管道上一一设置有真空排污隔离阀；
当启动冲厕按钮后，所述真空排污隔离阀被真空工作站启动，并打开真空污水箱和真空便器隔离的连通；利用真空工作站的真空负压将污水进行吸附。
优选地，所述真空污物箱包括污水区和污物区，所述污水区和所述污物区之间通过挡板间隔设置，所述挡板设有两个，分别一一间隔设在污物箱内，且所述挡板分别设置在真空污物箱的内顶面和内底面，两个所述挡板将真空污物箱隔离为污水区和污物区，所述污水区的内壁间隔设置有多个水位计；
所述污物区的内壁设置有出粪口和排气阀。
优选地，所述污物箱的内顶面设置有污物检测装置，所述污物检测装置用于对污物箱内的污物区进行污物存储量检测；
当所述污物检测装置检测到污物区的污物存储量达到预设值，则触发报警指令，根据所述报警指令生成调度指令；
所述调度指令用于对粪便运输车进行调度并将满载的污物箱内粪便进行排出。
本发明的工作原理和有益效果如下：
本发明提供一种污水无害化处理及排放方法，包括以下步骤：利用真空排污隔离阀将真空污水箱和真空便器隔离；当如厕时，启动真空排污隔离阀，将真空便器内的污物或污水排放至真空污水箱；当真空污水箱的污水水位大于预设值时，对真空污水箱内的污水进行消毒；当消毒结束后，真空污水箱的排出端打开，并将消毒后的污水排出。本发明提供一种污水无害化处理及排放方法，用以实现移动卫生间的污水能够进行消毒处理后排出至市政污水管网；以及，用于实现在真空便器未使用时能够利用真空排污隔离阀将真空污水箱和真空便器进行隔离，减少异味的产生，以及减少真空污水箱内出现逆流情况。
（发明人：谢国富;沈扬;贾杰;朱亚敏;凌莲莲;郭琳媛）
