申请日1988.09.14
公开(公告)日1989.05.03
IPC分类号C02F3/12; C02F3/28
摘要
高浓度污水一体化处理装置属于一种有机污水的处理设备，它由上向流厌氧反应池UASB、缓冲池、淹没式接触氧化滤池、铁生物法曝气池和沉淀池等五种工艺处理池组合而成，它可以处理浓度BOD=1000—10000mg/l的有机污水。效率为10kgBOD/m·日。
这种装置实现了五个池一体化结构，结构简单，体积小，使用和管理方便，处理后的污水达到国家排放的标准。本装置可用于处理印染、食品、造酒、洗毛、医院等部门排出的污水。
権利要求書
1、一种高效浓度污水一体化处理装置，其特征在于它是一个包括上向流厌氧反应池(一)(UASB)、缓冲池(二)、淹没式接触氧化滤池(三)、铁生物法曝气池(四)、沉淀池(五)构成的一体化装置;各个处理池按上述顺序连通，污水原水进水管(1)从(一)池底部通入，净水管从(五)池上部引出;每个处理池上端均开有入孔，压缩空气管(14)从入口扦入池(二)、(三)、(四)的下端。
2、根据权利要求1的污水一体化处理装置，其特征在于厌氧反应池(一)的上部装有泥、水、气分离器(3)，下部有一层整流穿孔板(2)，该板至泥水分离器上端的间距S=2-2.5m，穿孔板上面有一污泥床。
缓冲池(二)中间有沉降筒(6)，该筒的上端有一水管(7)水平穿过沉降筒(6)的壁和池(二)的侧壁后通入相邻的池(三)，沉降筒中部也设置有泥、水、气分离器。
淹没式接触氧化滤池(三)底部布满配水管(8)，其上钻有许多出水小孔，进水管(7)垂直向下与各配水管中点相连通，配水管上面有一层厚度为1-1.5m的无机多孔颗粒填料(9)，其粒径为5-30mm。
曝气池(四)中间有一曝气筒(11)，曝气池进水管(10)垂直通到该池的下部。
沉淀池(五)中有一个布水筒(12)，进水管穿过上部筒壁后在中间处垂直弯曲向下，筒的下面有分流消能器(19)。
3、根据权利要求2的污水一体化处理装置，其特征在于泥、水、气分离器(3)由斜板构成伞形结构，两板间距L=50-100mm，板的倾斜角度为45-50°。
说明书
本实用新型属于一种水、废水或污水的生物处理装置。用于处理高有机浓度的污水。
已有的污水处理装置，一般均只有一、二种工艺处理池，因此对于浓度BOD=1000-10000mg/l的污水处理不彻底。另一方面，现有的污水处理装置设备比较庞大且不形成一体，因此对于企业使用和管理不方便、不灵活。
本实用新型的目的是提供一种效率高、结构简单、体积小、使用方便、便于管理的一体化高浓度污水处理装置。

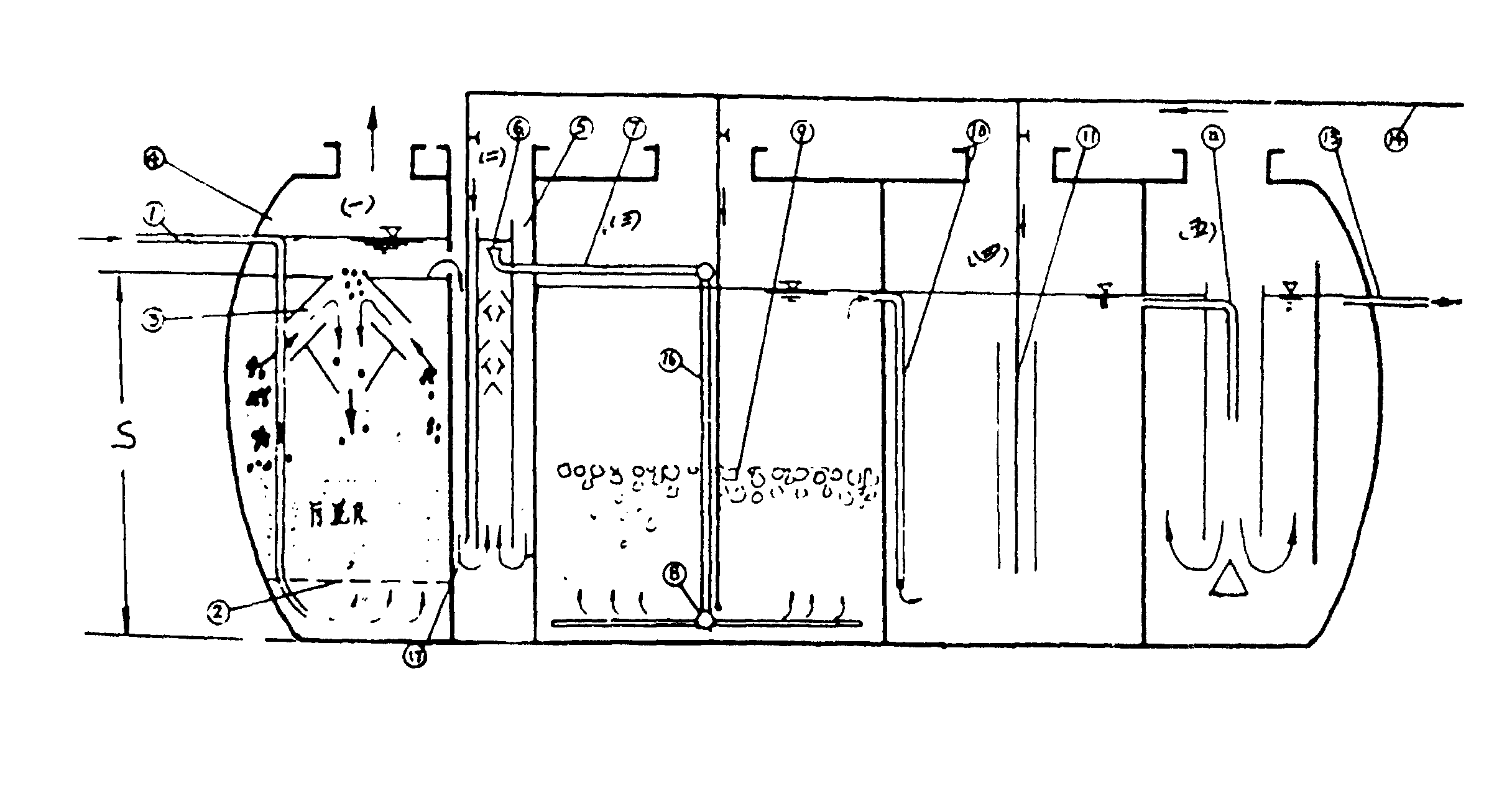

本装置由连成一体五个处理池构成：上向流厌氧反应池(一)、缓冲池(二)、淹没式接触氧化滤池(三)、铁生物法曝气池(四)、沉淀池(五)。各个池按上述顺序连通，污水原水进水管(1)从池(一)底部通入，处理后的净水管从(五)池上部引出;每个处理池上端均有入口，压缩空气管(14)从入口扦入池(二)、(三)、(四)的下端。上向流厌氧反应池(一)简称UASB，它是荷兰Lettinga开创的一种处理池，它的上部装有泥水气分离器(3)，该分离器可采用斜板形成的伞形结构，两板间距L=50-100mm，板的倾斜角度为45-50°。泥、水、气分离器也可采用其他形式。池(一)的下部有一层整流穿孔板(2)，该板至泥水分离器上端的间距S=2-2.5m，穿孔板上面有污泥床。缓冲池(二)是上向流厌氧反应池和淹没式接触氧化滤池之间的一个过渡池，它中间有沉降筒(6)，该筒的上端有一水管(7)水平穿过沉降筒(6)和池(二)的壁后通入相邻的池(三)，沉降筒中部也设置有泥、水、气分离器。淹没式接触氧化滤池(三)底部布满配水管(8)，配水管上有许多小孔，进水管(7)垂直向下与各配水管中点相连通，配水管上面有一层厚度为1-1.5m的无机多孔颗粒填料(9)，例如碎石、烧陶、塑料等。淹没式接触氧化滤池的下一级为铁生物法曝气池(四)，它中间有一个曝气筒(11)，压缩空气管(14)和进水管(10)垂直通入该池的下部。本装置的末级为沉淀池(五)，它中间有一个布水筒(12)，进水管穿过上部筒壁之后在中间处垂直弯曲向下，筒的下面有分流消能器(19)。
