申请日1991.01.04
公开(公告)日1991.11.06
IPC分类号C02F1/48
摘要
本实用新型公开了一种高频场致水处理装置，其 特征在于中心电极由内、外两根金属管经上、下支架 支撑绝缘套装组成，由于采用空气作介电物质，并减 小了需绝缘密封的区段，所以本实用新型具有能耗 低、密封性好、可用于压力较大容器水处理的优点，最 大工作压力可达15kg/cm2。
権利要求書

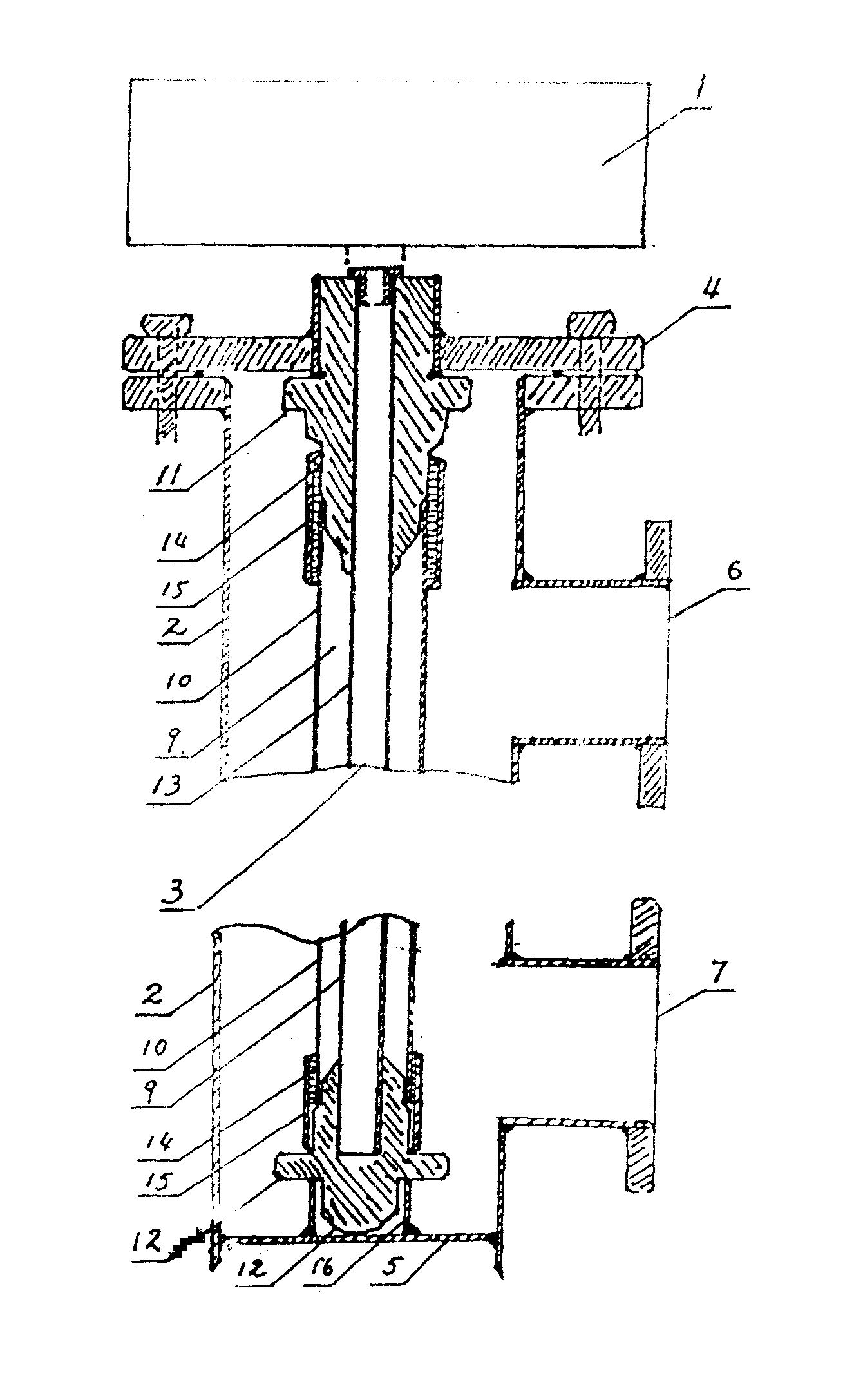

1、一种高频场致水处理装置，由主机1和副机组成，副机包括管壁2、中心电极3、上底4、下底5、进水口6和出水口7，其特征在于中心电极3是由内、外两根金属管9、10、上绝缘支架11和下绝缘支架12组成的，内金属管9的下端安装在下支架12中心的盲孔中，其上端穿过上支架11的中心孔与主机1相联，内金属管9的外面套有外金属管10，金属管10的上、下端分别密封套固在上、下支架11、12上，金属管9与金属管10之间形成一密闭腔体13。
2、如权利要求1的高频场致水处理装置，其进一步的特征在于金属管10与上、下支架11、12连接处外面套装有防水密封材料14和根母15。
3、如权利要求1的高频场致水处理装置，其进一步的特征在于金属管10与上、下支架11、12连接处外面套装有塑料管。
说明书
本实用新型属于水处理技术领域，具体地说是一种高频场致水处理装置。
目前，高频水处理机正越来越多地代替离子交换法，用来进行水质处理，使水和水中的离子极化，以达到防垢、除垢的目的。现有技术中给出的水处理机通常由主机和副机组成，其副机的中心电极由瓷管、铜网构成，也有的采用金属管外套塑料管结构，它们都在不同程度上存在着介质损耗大、能耗高、密封可靠性差、不适用于压力较大容器的水处理等缺点。
本实用新型的目的在于设计一种能耗低、密封性好、可用于压力较大容器的水处理的高频场致水处理装置。
本实用新型的目的是通过对现有高频水处理机进行改进而实现的。本实用新型包括主机和副机两大部分，副机包括管壁、中心电极、上底、下底、进水和出水口，其特征在于中心电极是由内、外两根金属管和上、下绝缘支架组成的，内金属管的下端安装在下支架中心的盲孔中，其上端穿过上支架的中心孔与主机相联，外金属管套在内金属管的外面，其上、下端分别密封套固在上、下支架上，这两根金属管之间形成一密闭腔体，内管和管壁分别与主机两个高频输出端相联。由于外管是金属管，所以本实用新型中的介电物质实际上是内、外管间的空气，其介质电性能较陶瓷、塑料要优越，所以本实用新型具有介质损耗小、能耗低的优点。由于空气是一种很好的绝缘材料，本实用新型需要绝缘密封的只是外金属管与上、下支架的结合部，容易实现密封套固，所以还具有密封性好、可用于压力较大容器水处理的优点。
