申请日2017.12.25
公开(公告)日2018.09.04
IPC分类号F16L9/14; F16L58/02; B01D35/02
摘要
本实用新型公开了一种用于化工厂的污水处理用排污管，涉及污水处理用排污管技术领域。该用于化工厂的污水处理用排污管，包括排污管本体，所述排污管本体的内部固定连接有过滤板，所述排污管本体包括防腐蚀层、固定层、保护层和阻燃层，所述防腐蚀层的表面粘接有固定层，所述固定层远离防腐蚀层的一侧粘接有保护层，所述保护层远离固定层的一侧粘接有阻燃层。该用于化工厂的污水处理用排污管，通过设置防腐蚀层，使排污管本体具有良好的耐腐蚀性能，从而使排污管道内部的化工污水能够减轻对排污管道内壁的腐蚀，再通过设置阻燃层，使排污管本体具有良好的阻燃性能，从而使排污管本体不容易发生因燃烧而发生爆炸的事故。
权利要求书

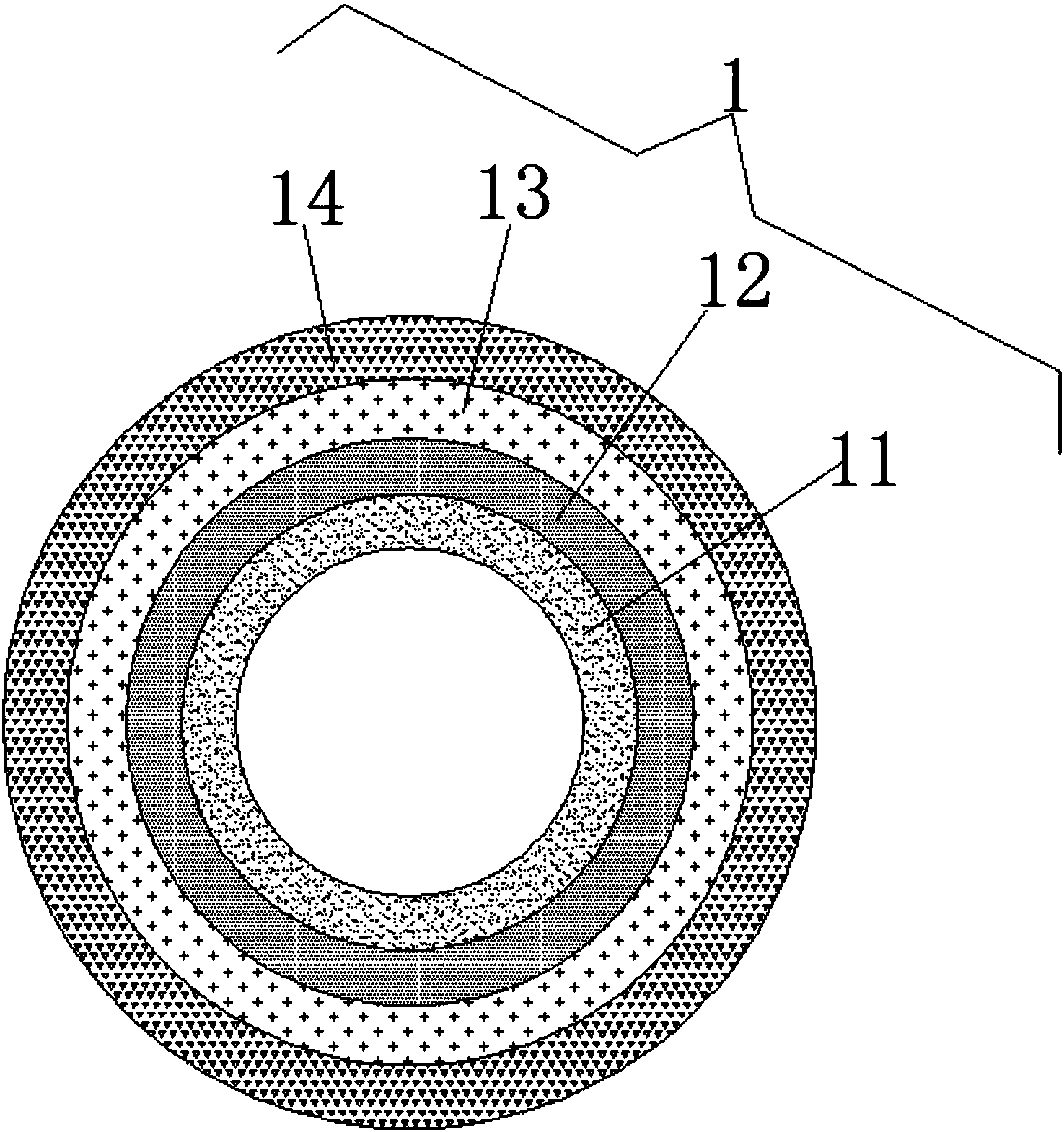

1.一种用于化工厂的污水处理用排污管，包括排污管本体(1)，其特征在于：所述排污管本体(1)的内部固定连接有过滤板(2)，所述排污管本体(1)包括防腐蚀层(11)、固定层(12)、保护层(13)和阻燃层(14)，所述防腐蚀层(11)的表面粘接有固定层(12)，所述固定层(12)远离防腐蚀层(11)的一侧粘接有保护层(13)，所述保护层(13)远离固定层(12)的一侧粘接有阻燃层(14)，所述固定层(12)由金属层(121)和填充层(122)组成，所述金属层(121)的表面粘接有填充层(122)，所述保护层(13)由防水层(131)、抗反应层(132)和耐磨层(133)，所述防水层(131)的表面粘接有抗反应层(132)，所述抗反应层(132)远离防水层(131)的一侧粘接有耐磨层(133)，所述抗反应层(132)由抗氧化层(1321)和抗老化层(1322)组成，所述抗氧化层(1321)的表面粘接有抗老化层(1322)。
2.根据权利要求1所述的一种用于化工厂的污水处理用排污管，其特征在于：所述过滤板(2)的表面开设有过滤孔(3)。
3.根据权利要求1所述的一种用于化工厂的污水处理用排污管，其特征在于：所述抗氧化层(1321)和抗老化层(1322)之间的厚度比为一比一。
4.根据权利要求1所述的一种用于化工厂的污水处理用排污管，其特征在于：所述防水层(131)和抗反应层(132)之间的厚度比为二比一，且防水层(131)和耐磨层(133)之间的厚度比为一比一。
5.根据权利要求1所述的一种用于化工厂的污水处理用排污管，其特征在于：所述金属层(121)和填充层(122)之间的厚度比为一比二。
6.根据权利要求1所述的一种用于化工厂的污水处理用排污管，其特征在于：所述防腐蚀层(11)和固定层(12)之间的厚度比为一比三，所述防腐蚀层(11)和保护层(13)之间的厚度比为二比三，且防腐蚀层(11)和阻燃层(14)之间的厚度比为一比一。
说明书
一种用于化工厂的污水 处理用排污管
技术领域
本实用新型涉及污水处理用排污管技术领域，具体为一种用于化工厂的污水处理用排污管。
背景技术
排水管主要承担雨水、污水、农田排灌等排水的任务。排水管分为塑料排水管、混凝土管和钢筋混凝土管，而排污管是用于污水排放的管。化工废水是指化工厂生产产品过程中所生产的废水，如生产乙烯、聚乙烯、橡胶、聚酯、甲醇、乙二醇、油品罐区、空分空压站等装置的含油废水，经过生化处理后，一般可达到国家二级排放标准，现由于水资源的短缺，需将达到排放标准的水再经过进一步深度处理后，达到工业补水要求的回收利用。由于水中杂质主要为悬浮颗粒和细毛纤维，利用机械过滤原理，采用微孔过滤技术将杂质去除，化工厂作为用水大户，年新鲜水用量一般为几百万立方米，水的重复利用率低，同时外排污水几百万立方米，不仅浪费大量水资源，也造成环境污染，并且水资源的短缺已对这些工业用水大户的生产造成威胁。由于化工厂污水的排放对环境的影响较大，对于化工厂污水的排放一直是个很严肃的问题。
由于化工厂污水具有较高的腐蚀性，现有的用于化工厂的污水处理用排污管经常会被腐蚀，同时使用时间长了会导致排污管老化和氧化，从而导致污水直接遗漏出排污管道外，从而使化工厂污水对环境造成严重的危害。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种用于化工厂的污水处理用排污管，解决了用于化工厂的污水处理用排污管经常会被腐蚀，同时使用时间长了会导致排污管老化和氧化，从而导致污水直接遗漏出排污管道外，从而使化工厂污水对环境造成严重危害的问题。
(二)技术方案
为实现以上目的，本实用新型通过以下技术方案予以实现：一种用于化工厂的污水处理用排污管，包括排污管本体，所述排污管本体的内部固定连接有过滤板，所述排污管本体包括防腐蚀层、固定层、保护层和阻燃层，所述防腐蚀层的表面粘接有固定层，所述固定层远离防腐蚀层的一侧粘接有保护层，所述保护层远离固定层的一侧粘接有阻燃层，所述固定层由金属层和填充层组成，所述金属层的表面粘接有填充层，所述保护层由防水层、抗反应层和耐磨层，所述防水层的表面粘接有抗反应层，所述抗反应层远离防水层的一侧粘接有耐磨层，所述抗反应层由抗氧化层和抗老化层组成，所述抗氧化层的表面粘接有抗老化层。
优选的，所述过滤板的表面开设有过滤孔。
优选的，所述抗氧化层和抗老化层之间的厚度比为一比一。
优选的，所述防水层和抗反应层之间的厚度比为二比一，且防水层和耐磨层之间的厚度比为一比一。
优选的，所述金属层和填充层之间的厚度比为一比二。
优选的，所述防腐蚀层和固定层之间的厚度比为一比三，所述防腐蚀层和保护层之间的厚度比为二比三，且防腐蚀层和阻燃层之间的厚度比为一比一。
(三)有益效果
本实用新型提供了一种用于化工厂的污水处理用排污管。具备以下有益效果：
(1)、该用于化工厂的污水处理用排污管，解决了用于化工厂的污水处理用排污管经常会被腐蚀，同时使用时间长了会导致排污管老化和氧化，从而导致污水直接遗漏出排污管道外，从而使化工厂污水对环境造成严重危害的问题，通过设置防腐蚀层，使排污管本体具有良好的耐腐蚀性能，从而使排污管道内部的化工污水能够减轻对排污管道内壁的腐蚀，再通过设置阻燃层，使排污管本体具有良好的阻燃性能，从而使排污管本体不容易发生因燃烧而发生爆炸的事故，从而使排污管本体的安全性能提高。
(2)、该用于化工厂的污水处理用排污管，通过设置防水层，使排污管本体具有良好的不透水性，从而使排污管本体在使用时不会遗漏出化工厂污水，通过设置抗氧化层和抗老化层，使排污管本体具有良好的抗反应性能，从而使排污管本体不容易软化和破损，从而使排污管本体的使用寿命更长，通过设置过滤板和过滤孔，使排污管道能够过滤掉污水的垃圾，从而使排污管本体具有良好的过滤性能，通过设置金属层和填充层，使排污管本体具有良好的硬度，从而使排污管本体不会被土掩埋而破损。
