申请日2018.07.10
公开(公告)日2018.12.18
IPC分类号B01D21/04; B01D21/24; B01D21/30; B01D21/32
摘要
本发明公开了一种农村污水处理系统，包括备用污水池、沉淀部、污泥运输斗和远程运输装置;备用污水池上方设置有污水进水管，备用污水池底部设置有收缩部，收缩部底部设置有污水排出管;污水排出管端部伸入沉淀部内部，污水排出管端部设置有朝向两侧的出水口;沉淀部内顶部位于污水排出管的两侧设置有挡水环，沉淀部内部位于污水排出管的下方设置有横挡板，横挡板顶面为弧形面从而产生引流作用，沉淀部的一侧侧壁上方设置有出水管，而对应一侧的侧壁上转动设置有开口门板，出水管端口处设置有过滤口，过滤口和横挡板之间设置有竖挡板。本发明结构简单可靠，制造方便成本低，能够处理农村污水，将污水进行净化处理，然后再次回收利用。
权利要求书

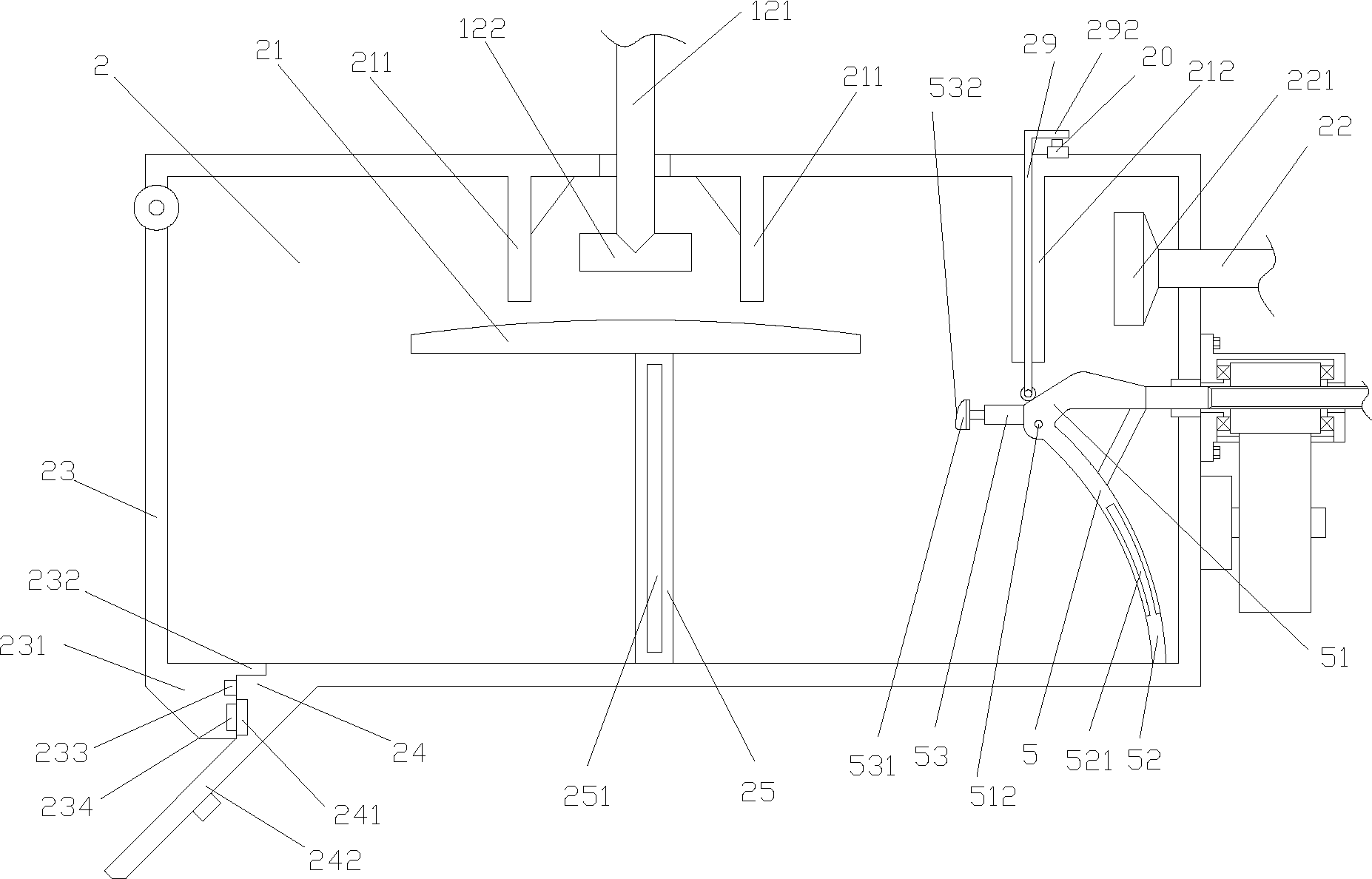

1.一种农村污水处理系统，其特征在于：包括备用污水池(1)、沉淀部(2)、污泥运输斗(3)和远程运输装置(4);所述备用污水池(1)上方设置有污水进水管(11)，所述备用污水池(1)底部设置有收缩部(12)，所述收缩部(12)底部设置有污水排出管(121);所述污水排出管(121)端部伸入所述沉淀部(2)内部，所述污水排出管(121)端部设置有朝向两侧的出水口(122);所述沉淀部(2)内顶部位于所述污水排出管(121)的两侧设置有挡水环(211)，所述沉淀部(2)内部位于所述污水排出管(121)的下方设置有横挡板(21)，所述横挡板(21)顶面为弧形面从而产生引流作用，所述沉淀部(2)的一侧侧壁上方设置有出水管(22)，而对应一侧的侧壁上转动设置有开口门板(23)，所述出水管(22)端口处设置有过滤口(221)，所述过滤口(221)和所述横挡板(21)之间设置有竖挡板(212);所述出水管(22)下方设置有密封轴套(541)，所述密封轴套(541)内活动设置有推杆(54)，所述推杆(54)设置有螺纹部(542)，所述螺纹部(542)螺纹连接有调节螺母(28)，所述沉淀部(2)外侧壁上螺纹紧固设置有上安装座(26)，所述上安装座(26)内设置有所述调节螺母(28)，所述调节螺母(28)外侧设置有轮齿，所述调节螺母(28)和所述上安装座(26)之间设置有平面轴承(262)，所述上安装座(26)下方设置有啮合开口(261)，所述上安装座(26)下方设置有下安装座(27)，所述下安装座(27)转动设置有主动齿轮(271)，所述主动齿轮(271)探入所述啮合开口(261)从而和所述调节螺母啮合连接，所述主动齿轮(271)由步进电机控制转动;所述推杆(54)顶端连接有安装支架(51)，所述安装支架(51)连接有弧形的推泥板(5)，所述推泥板(5)底端设置有橡胶排污部(52)，所述安装支架(51)的前端设置有若干个弹簧筒(53)，所述弹簧筒(53)内设置有弹簧且所述弹簧作用于活塞杆上，所述活塞杆端部设置有推力端头(531)，所述推力端头(531)设置有弧形的承压端面(532);所述安装支架(51)设置有前侧斜面和后侧斜面，所述前侧斜面连接所述弹簧筒(53)，所述后侧斜面靠连接所述推杆(54)，所述竖挡板(212)内上下活动设置有测位杆(29)，所述测位杆(29)下端设置有滚轮(291)，所述滚轮(291)在所述安装支架(51)上滚动，所述测位杆(29)顶部设置有测位压板(292)，所述沉淀部(2)顶部位于所述测位压板(292)下方设置有测位开关(20)，所述侧位开关和所述步进电机连接;所述开口门板(23)底部设置有锁止部(231)，所述锁止部(231)设置有下压板(232)，所述沉淀部(2)的底部设置有承压台(24)，所述下压板(232)压在所述承压台(24)上，所述锁止部(231)设置有密封胶条(233)且配合所述承压台(24)的侧面实现密封，所述锁止部(231)内设置有永磁铁块(234)，所述承压台(24)内对应设置有电磁铁块(241)，所述电磁铁块(241)通电产生磁力吸引所述永磁铁块(234)，所述承压台(24)下端设置有倾斜的导向挡泥板(242);所述污泥运输斗(3)位于所述导向挡泥板(242)下方，所述污泥运输斗(3)下方设置有承重台(30)，所述承重台(30)侧边设置有所述远程运输装置(4)，所述远程运输装置(4)包括一个斜坡，所述斜坡上设置有若干个滚筒(41)，所述斜坡底部设置有传送带(42)，所述滚筒(41)用于将所述污泥运输斗(3)运输至所述传送带(42);所述污泥运输斗(3)侧边设置有运货顶杆(33)，所述运货顶杆(33)用于推动所述污泥运输斗(3)使其落入斜坡上，所述运货顶杆(33)端部设置有端面面积增大的运货压板(331)。
2.根据权利要求1所述的一种农村污水处理系统，其特征在于：所述橡胶排污部(52)连接有橡胶密封条(521)，所述橡胶密封条(521)设置于所述推泥板(5)的侧壁上用于和所述沉淀部(2)配合实现密封工作从而防止污泥从此处的缝隙处流出。
3.根据权利要求1所述的一种农村污水处理系统，其特征在于：所述安装支架(51)侧边设置有导向销(512)，所述沉淀部(2)内壁上设置有导向滑槽，所述导向销(512)插入所述导向滑槽内从而实现导向作用。
4.根据权利要求1所述的一种农村污水处理系统，其特征在于：所述横挡板(21)为圆形挡板，且所述横挡板(21)的圆形和所述挡水环(211)的圆形同轴，所述横挡板(21)的直径为所述挡水环(211)的直径的两倍。
5.根据权利要求1所述的一种农村污水处理系统，其特征在于：所述承重平台(31)正中部的螺纹通孔内设置有密封橡胶塞(321)。
说明书
一种农村污水处理系统
技术领域
本发明涉及农村环保设备技术领域，尤其涉及一种农村污水处理系统。
背景技术
伴随我国新农村建设工作的不断推进，农民群众对于生活环境质量的关注度和要求伴随着生活水平的提高也越来越高，但我国农村生活污水引起的环境污染问题日益严重。农村污水处理是指对农村污水处理的一个方法。农村生活日渐城市化，生活污水主要来自农家的厕所冲洗水、厨房洗涤水、洗衣机排水、淋浴排水及其他排水。
由于我国农村污水水质水量不稳定、波动性大、分散排放等特点，直接决定了农村污水处理工艺的设计和应用需要根据实地情况，合理选择管理简单、运行稳定的处理系统以确保出水水质的稳定。
在农村，排出的污水一般都没有工厂中的污染物，因此将其进行回收利用是最符合可持续发展战略和科学发展观要求的一种方法。
发明内容
本发明针对现有技术中的不足，提供了一种农村污水处理系统，结构简单可靠，制造方便成本低，能够处理农村污水，将污水进行净化处理，然后再次回收利用。
为了解决上述技术问题，本发明通过下述技术方案得以解决：一种农村污水处理系统，包括备用污水池、沉淀部、污泥运输斗和远程运输装置;所述备用污水池上方设置有污水进水管，所述备用污水池底部设置有收缩部，所述收缩部底部设置有污水排出管;所述污水排出管端部伸入所述沉淀部内部，所述污水排出管端部设置有朝向两侧的出水口;所述沉淀部内顶部位于所述污水排出管的两侧设置有挡水环，所述沉淀部内部位于所述污水排出管的下方设置有横挡板，所述横挡板顶面为弧形面从而产生引流作用，所述沉淀部的一侧侧壁上方设置有出水管，而对应一侧的侧壁上转动设置有开口门板，所述出水管端口处设置有过滤口，所述过滤口和所述横挡板之间设置有竖挡板;所述出水管下方设置有密封轴套，所述密封轴套内活动设置有推杆，所述推杆设置有螺纹部，所述螺纹部螺纹连接有调节螺母，所述沉淀部外侧壁上螺纹紧固设置有上安装座，所述上安装座内设置有所述调节螺母，所述调节螺母外侧设置有轮齿，所述调节螺母和所述上安装座之间设置有平面轴承，所述上安装座下方设置有啮合开口，所述上安装座下方设置有下安装座，所述下安装座转动设置有主动齿轮，所述主动齿轮探入所述啮合开口从而和所述调节螺母啮合连接，所述主动齿轮由步进电机控制转动;所述推杆顶端连接有安装支架，所述安装支架连接有弧形的推泥板，所述推泥板底端设置有橡胶排污部，所述安装支架的前端设置有若干个弹簧筒，所述弹簧筒内设置有弹簧且所述弹簧作用于活塞杆上，所述活塞杆端部设置有推力端头，所述推力端头设置有弧形的承压端面;所述安装支架设置有前侧斜面和后侧斜面，所述前侧斜面连接所述弹簧筒，所述后侧斜面靠连接所述推杆，所述竖挡板内上下活动设置有测位杆，所述测位杆下端设置有滚轮，所述滚轮在所述安装支架上滚动，所述测位杆顶部设置有测位压板，所述沉淀部顶部位于所述测位压板下方设置有测位开关，所述侧位开关和所述步进电机连接;所述开口门板底部设置有锁止部，所述锁止部设置有下压板，所述沉淀部的底部设置有承压台，所述下压板压在所述承压台上，所述锁止部设置有密封胶条且配合所述承压台的侧面实现密封，所述锁止部内设置有永磁铁块，所述承压台内对应设置有电磁铁块，所述电磁铁块通电产生磁力吸引所述永磁铁块，所述承压台下端设置有倾斜的导向挡泥板;所述污泥运输斗位于所述导向挡泥板下方，所述污泥运输斗下方设置有承重台，所述承重台侧边设置有所述远程运输装置，所述远程运输装置包括一个斜坡，所述斜坡上设置有若干个滚筒，所述斜坡底部设置有传送带，所述滚筒用于将所述污泥运输斗运输至所述传送带;所述污泥运输斗侧边设置有运货顶杆，所述运货顶杆用于推动所述污泥运输斗使其落入斜坡上，所述运货顶杆端部设置有端面面积增大的运货压板。
上述技术方案中，优选地，所述橡胶排污部连接有橡胶密封条，所述橡胶密封条设置于所述推泥板的侧壁上用于和所述沉淀部配合实现密封工作从而防止污泥从此处的缝隙处流出。
上述技术方案中，优选地，所述安装支架侧边设置有导向销，所述沉淀部内壁上设置有导向滑槽，所述导向销插入所述导向滑槽内从而实现导向作用。
上述技术方案中，优选地，所述横挡板为圆形挡板，且所述横挡板的圆形和所述挡水环的圆形同轴，所述横挡板的直径为所述挡水环的直径的两倍。
上述技术方案中，优选地，所述承重平台正中部的螺纹通孔内设置有密封橡胶塞。
本发明提供了一种农村污水处理系统的技术方案，结构简单可靠，制造方便成本低，能够处理农村污水，将污水进行净化处理，然后再次回收利用。
