申请日2018.07.10
公开(公告)日2018.12.18
IPC分类号B01D36/02; B01D24/34; B01D24/46; B01D33/01; B01D33/50; B01D33/48; B01D33/54; B01D33/42
摘要

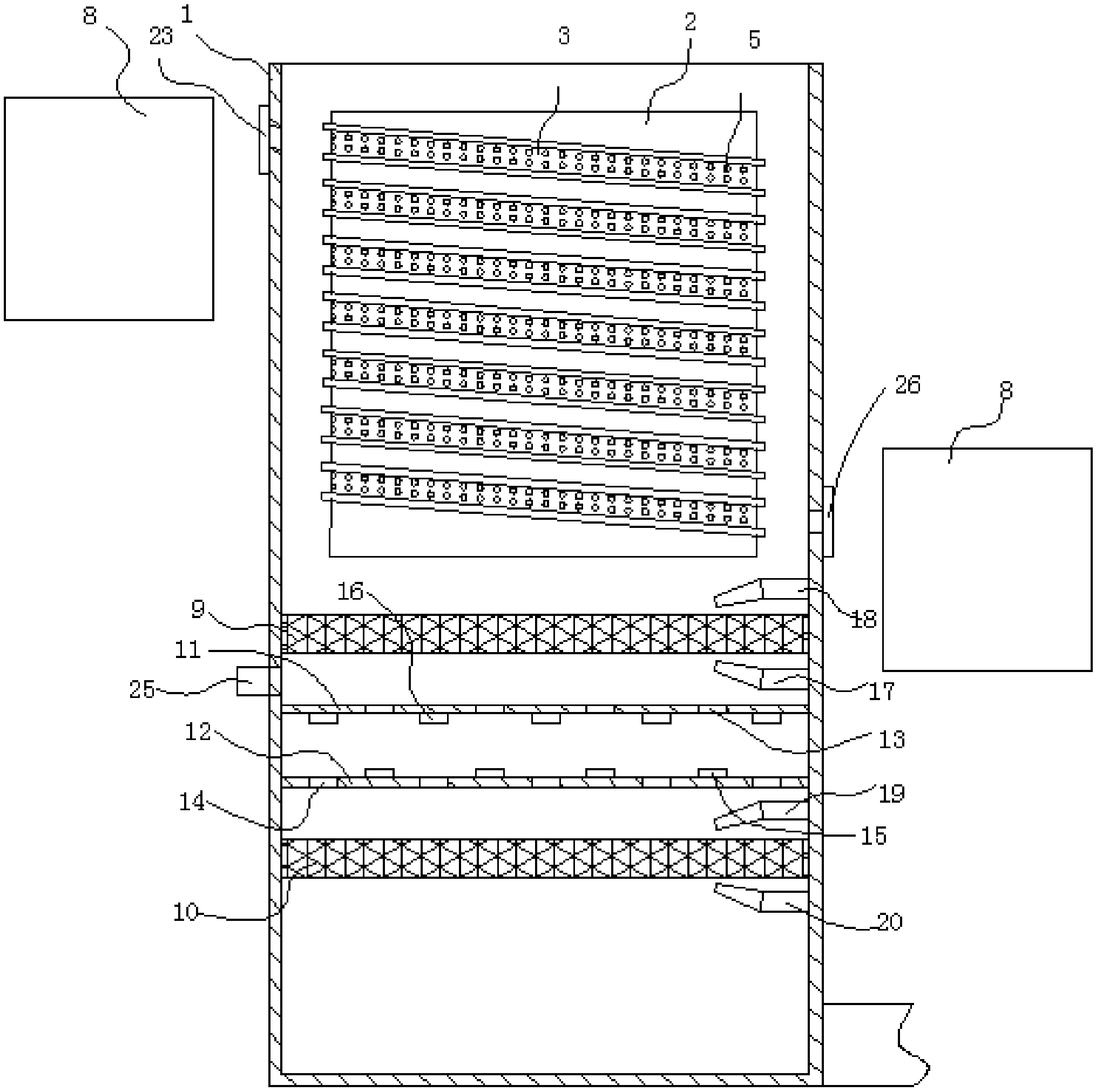

本发明公开了一种新型污水处理设备，包括桶体，桶体内设有圆柱形过滤桶，圆柱形过滤桶的外壁固定安装有沿螺线延伸的导向槽，圆柱形过滤桶的侧壁设有过滤孔，导向槽上也均匀分布有与过滤孔连通的导向槽过滤孔，导向槽内活动安装有链条，链条和圆柱形过滤桶的外壁之间设有柔性网箱，柔性网箱安装在链条上，链条的第一端从圆柱形过滤桶的上部向外延伸，链条的第二端从圆柱形过滤桶的下部向外延伸，链条的第一端和第二端位于清洁箱内，还包括链条驱动装置，链条驱动装置带动链条沿导向槽移动，清洗箱内设有对柔性网箱内砂石进行清洗的清洗装置动;链条不断运动，柔性网箱不断进入清洁箱内被清洗，从而避免发生阻塞板结，有效保证了过滤效果。
权利要求书
1.一种新型污水处理设备，其特征在于，包括桶体，所述桶体内设有圆柱形过滤桶，所述圆柱形过滤桶的外壁固定安装有沿螺线延伸的导向槽，所述圆柱形过滤桶的侧壁设有过滤孔，导向槽上也均匀分布有与所述过滤孔连通的导向槽过滤孔，所述导向槽内活动安装有链条，所述链条和所述圆柱形过滤桶的外壁之间设有柔性网箱，所述柔性网箱安装在所述链条上，所述柔性网箱内设有过滤砂石，所述柔性网箱堵住所述过滤孔且位于所述导向槽内，所述链条的第一端从所述圆柱形过滤桶的上部向外延伸，所述链条的第二端从所述圆柱形过滤桶的下部向外延伸，所述链条的第一端和第二端位于清洁箱内，还包括链条驱动装置，所述链条驱动装置带动所述链条沿所述导向槽移动，所述清洗箱内设有对柔性网箱内砂石进行清洗的清洗装置动。
2.如权利要求1所述的新型污水处理设备，其特征在于，所述桶体内还设有位于所述圆柱形过滤桶之下的上过滤网层和下过滤网层，所述上过滤网层和下过滤网层之间设有上过滤板和下过滤板，所述上过滤板和所述桶体的桶壁之间设有密封圈，所述下过滤板和所述桶体的桶壁之间也设有密封圈，所述上过滤板和下过滤板分别连接有上下运动驱动装置，所述上过滤板上设有上过滤孔，所述下过滤板上设有下过滤孔，所述下过滤板的上表面上设有与所述上过滤孔对应的封堵所述上过滤孔的上过滤孔塞，所述上过滤板的下表面上设有封堵所述下过滤孔的下过滤孔塞，所述桶体内还设有位于所述上过滤板之上的上过滤网清洗喷头和所述下过滤板之下的下过滤网清洗喷头，所述桶体上还设有排水口，所述排水口位于所述上过滤网层和所述上过滤板之间，所述排水口上安装有排水阀门。
3.如权利要求2所述的新型污水处理设备，其特征在于，所述上过滤网清洗头包括位于所述上过滤网层和所述上过滤板之间的上过滤网下喷头和位于所述上过滤网层上方的上过滤网上喷头，所述上过滤网下喷头和所述上过滤网上喷头交替喷水，所述下过滤网清洗喷头包括位于所述下过滤板和所述下过滤网层之间的下过滤网上喷头和位于所述下过滤网层下方的下过滤网下喷头，所述下过滤网下喷头和所述下过滤网上喷头交替喷水，所述上过滤网层和所述下过滤网层分别包括有多层过滤网，所述上过滤网层和所述下过滤网层内分别埋设有钢球，上过滤网清洗喷头和下过滤网清洗喷头喷水时，水流冲击上过滤网层和下过滤网层，钢球随上过滤网层和下过滤网层震动，钢球从上过滤网层和下过滤面层内部向外挤压。
4.如权利要求3所述的新型污水处理设备，其特征在于，所述上过滤网层和所述下过滤网层内设有弹性充气管，所述弹性充气管连接有充气泵。
5.如权利要求3所述的新型污水处理设备，其特征在于，所述钢球贴紧于所述弹性充气管。
6.如权利要求2或3所述的新型污水处理设备，其特征在于，所述上过滤网层和所述下过滤网层包括过滤网，所述过滤网包括编织在一起的中空的弹性线，中空的所述弹性线连接有弹性线充气泵和弹性线真空泵，所述弹性线充气泵和所述弹性线之间设有阀门，所述弹性线真空泵和所述弹性线之间也设有阀门。
7.如权利要求1至6任一项所述的新型污水处理设备，其特征在于，所述清洗装置包括清洗箱，所述链条穿入所述清洗箱并从清洗箱穿出，所述清洗箱内设有清水，所述清洗箱连接有进出水装置，所述清洗箱相对的两侧壁上固定安装有多个挤压凸起，所述链条带动柔性网箱在所述清洗箱内运动，随链条运动的柔性网箱被挤压凸起挤压。
说明书
一种新型污水处理设备
技术领域
本发明涉及一种污水处理设备。
背景技术
现有的污水处理设备中，常用的污水过滤装置为沙石过滤器，沙石过滤器的体积较大，且过滤器的滤芯容易阻塞板结，导致过滤效果不佳，且板结后需要用大量清水进行反冲洗，反冲洗产生的污水需要再次进行过滤，造成污水处理设备的污水处理效率不高。
发明内容
为了弥补以上不足，本发明提供了一种污水过滤效率高，而且便于进行清洗，清洗时仍能进行污水处理作业的新型污水处理设备。
本发明的技术方案是：一种新型污水处理设备，包括桶体，所述桶体内设有圆柱形过滤桶，所述圆柱形过滤桶的外壁固定安装有沿螺线延伸的导向槽，所述圆柱形过滤桶的侧壁设有过滤孔，导向槽上也均匀分布有与所述过滤孔连通的导向槽过滤孔，所述导向槽内活动安装有链条，所述链条和所述圆柱形过滤桶的外壁之间设有柔性网箱，所述柔性网箱安装在所述链条上，所述柔性网箱内设有过滤砂石，所述柔性网箱堵住所述过滤孔且位于所述导向槽内，所述链条的第一端从所述圆柱形过滤桶的上部向外延伸，所述链条的第二端从所述圆柱形过滤桶的下部向外延伸，所述链条的第一端和第二端位于清洁箱内，还包括链条驱动装置，所述链条驱动装置带动所述链条沿所述导向槽移动，所述清洗箱内设有对柔性网箱内砂石进行清洗的清洗装置动。
作为优选的技术方案，所述桶体内还设有位于所述圆柱形过滤桶之下的上过滤网层和下过滤网层，所述上过滤网层和下过滤网层之间设有上过滤板和下过滤板，所述上过滤板和所述桶体的桶壁之间设有密封圈，所述下过滤板和所述桶体的桶壁之间也设有密封圈，所述上过滤板和下过滤板分别连接有上下运动驱动装置，所述上过滤板上设有上过滤孔，所述下过滤板上设有下过滤孔，所述下过滤板的上表面上设有与所述上过滤孔对应的封堵所述上过滤孔的上过滤孔塞，所述上过滤板的下表面上设有封堵所述下过滤孔的下过滤孔塞，所述桶体内还设有位于所述上过滤板之上的上过滤网清洗喷头和所述下过滤板之下的下过滤网清洗喷头，所述桶体上还设有排水口，所述排水口位于所述上过滤网层和所述上过滤板之间，所述排水口上安装有排水阀门。
作为优选的技术方案，所述上过滤网清洗头包括位于所述上过滤网层和所述上过滤板之间的上过滤网下喷头和位于所述上过滤网层上方的上过滤网上喷头，所述上过滤网下喷头和所述上过滤网上喷头交替喷水，所述下过滤网清洗喷头包括位于所述下过滤板和所述下过滤网层之间的下过滤网上喷头和位于所述下过滤网层下方的下过滤网下喷头，所述下过滤网下喷头和所述下过滤网上喷头交替喷水，所述上过滤网层和所述下过滤网层分别包括有多层过滤网，所述上过滤网层和所述下过滤网层内分别埋设有钢球，上过滤网清洗喷头和下过滤网清洗喷头喷水时，水流冲击上过滤网层和下过滤网层，钢球随上过滤网层和下过滤网层震动，钢球从上过滤网层和下过滤面层内部向外挤压。
作为优选的技术方案，所述上过滤网层和所述下过滤网层内设有弹性充气管，所述弹性充气管连接有充气泵。
作为优选的技术方案，所述钢球贴紧于所述弹性充气管。
作为优选的技术方案，所述上过滤网层和所述下过滤网层包括过滤网，所述过滤网包括编织在一起的中空的弹性线，中空的所述弹性线连接有弹性线充气泵和弹性线真空泵，所述弹性线充气泵和所述弹性线之间设有阀门，所述弹性线真空泵和所述弹性线之间也设有阀门。
作为优选的技术方案，所述清洗装置包括清洗箱，所述链条穿入所述清洗箱并从清洗箱穿出，所述清洗箱内设有清水，所述清洗箱连接有进出水装置，所述清洗箱相对的两侧壁上固定安装有多个挤压凸起，所述链条带动柔性网箱在所述清洗箱内运动，随链条运动的柔性网箱被挤压凸起挤压。
由于采用了上述技术方案，一种新型污水处理设备，包括桶体，所述桶体内设有圆柱形过滤桶，所述圆柱形过滤桶的外壁固定安装有沿螺线延伸的导向槽，所述圆柱形过滤桶的侧壁设有过滤孔，导向槽上也均匀分布有与所述过滤孔连通的导向槽过滤孔，所述导向槽内活动安装有链条，所述链条和所述圆柱形过滤桶的外壁之间设有柔性网箱，所述柔性网箱安装在所述链条上，所述柔性网箱内设有过滤砂石，所述柔性网箱堵住所述过滤孔且位于所述导向槽内，所述链条的第一端从所述圆柱形过滤桶的上部向外延伸，所述链条的第二端从所述圆柱形过滤桶的下部向外延伸，所述链条的第一端和第二端位于清洁箱内，还包括链条驱动装置，所述链条驱动装置带动所述链条沿所述导向槽移动，所述清洗箱内设有对柔性网箱内砂石进行清洗的清洗装置动;链条驱动装置带动链条运动，进而带动柔性网箱沿着导向槽运动，柔性网箱内设有过滤砂石，进入圆柱形过滤桶的污水，经过柔性网箱的过滤，从过滤孔流出，链条的一端和第二端位于清洁箱内，这样柔性网箱也随链条进入清洁箱内，在清洁箱内可以对柔性网箱进行清洁，链条不断运动，柔性网箱不断进入清洁箱内被清洗，从而避免发生阻塞板结，有效保证了过滤效果。
