申请日2015.04.07
公开(公告)日2015.08.05
IPC分类号E03F5/22
摘要
本实用新型公开了一种新型地下厕所污水提升一体化设备，包括水箱及污水管道，污水管道一端伸出水箱连接在布水器上，另一端置于水箱中，水箱内设有固液分离装置及污水提升泵，固液分离装置包括具有过滤孔的杂物过滤筒及设置在杂物过滤筒外的污水聚集筒，杂物过滤筒连接在污水管道上，杂物过滤筒将杂物过滤后，将污水排入污水聚集筒，污水聚集筒的出口端连接在污水提升泵的底部，污水提升泵的叶轮底部用于将污水排入水箱，水箱内设有液位计，液位计与污水提升泵信号连接，当液位计检测到水箱中的污水到达设定水位时，污水提升泵将水箱中的污水提升。本实用新型结构紧凑、成套配置，具有安装使用简单，占用空间小等优势。

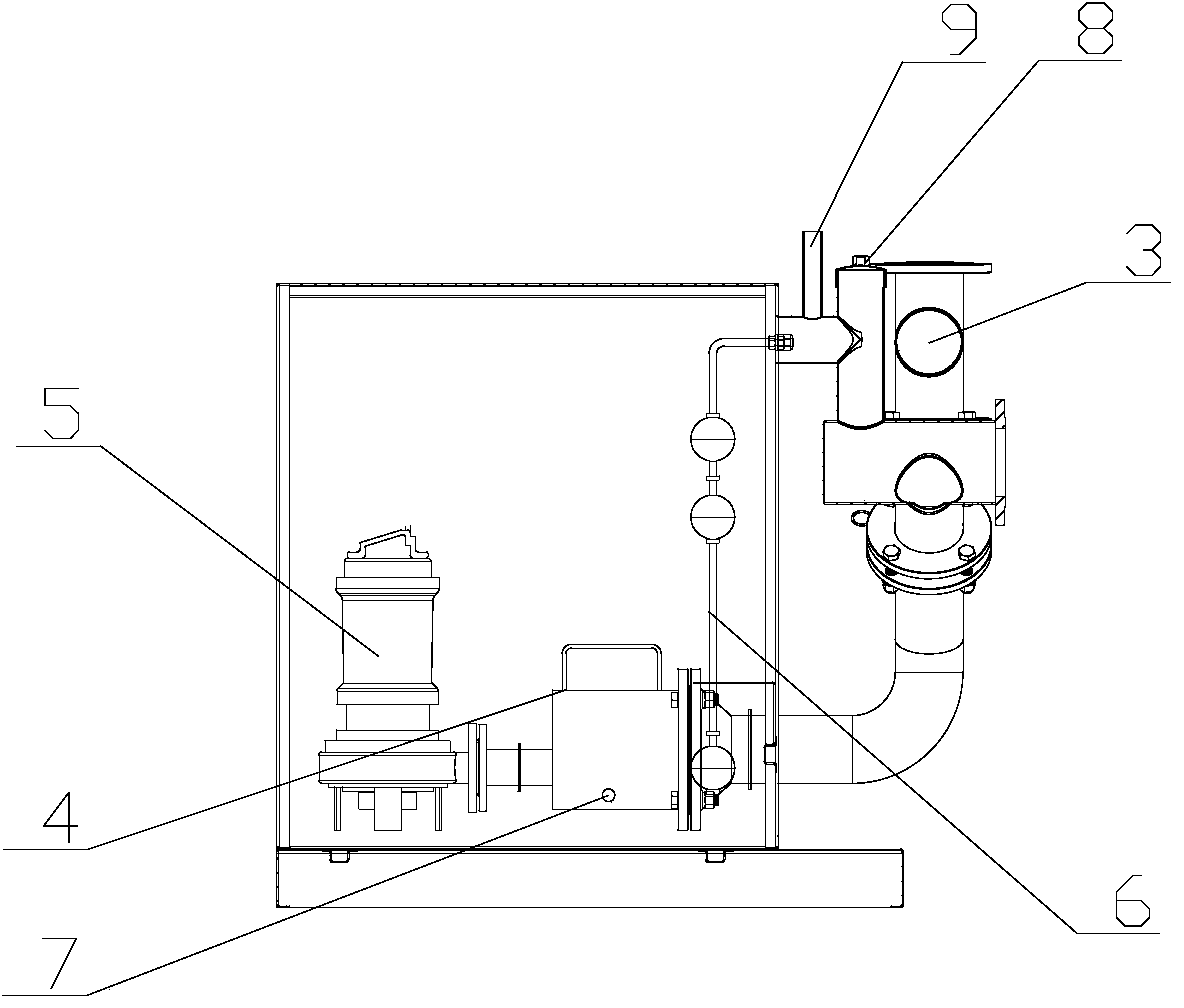

摘要附图
权利要求书
1.一种新型地下厕所污水提升一体化设备，包括水箱及污水管道，污水管 道一端伸出水箱连接在布水器上，另一端置于水箱中，其特征在于：所述水箱内 设有固液分离装置及污水提升泵，固液分离装置包括具有过滤孔的杂物过滤筒及 设置在杂物过滤筒外的污水聚集筒，杂物过滤筒连接在污水管道上，杂物过滤筒 将杂物过滤后，将污水排入污水聚集筒，污水聚集筒的出口端连接在污水提升泵 的底部，污水提升泵的叶轮底部用于将污水排入水箱，水箱内设有液位计，液位 计与污水提升泵信号连接，当液位计检测到水箱中的污水到达设定水位时，污水 提升泵将水箱中的污水提升。
2.根据权利要求1所述的一种新型地下厕所污水提升一体化设备，其特征 在于：所述污水管道为两组，共同连接在布水器上，并均连接有独自的固液分离 装置及污水提升泵。
3.根据权利要求1所述的一种新型地下厕所污水提升一体化设备，其特征 在于：所述污水管道上设有止回阀。
4.根据权利要求1、2或3所述的一种新型地下厕所污水提升一体化设备， 其特征在于：所述水箱的底部设有自清洁装置。
5.根据权利要求1、2或3所述的一种新型地下厕所污水提升一体化设备， 其特征在于：所述布水器上还设有安全回流装置，安全回流装置与水箱相连通。
6.根据权利要求1、2或3所述的一种新型地下厕所污水提升一体化设备， 其特征在于：所述污水提升泵通过便拆式卡箍结构连接在固液分离装置一侧，固 液分离装置也通过便拆式卡箍与污水管道连接。
说明书
一种新型地下厕所污水提升一体化设备
技术领域
本实用新型属于污水处理设备技术领域，具体涉及一种新型地下厕所污水 提升一体化设备。
背景技术
地下室生活污水和废水的排放，通常的做法是在地下室地面设一个集水坑， 将卫生洁具的污水收集到一起后，用潜水泵提升排至室外化粪池或污水检查井。 现在很多采用污水提升设备来替代这种传统的地下排水提升方式，但普遍存在设 备拆卸检修上的缺陷。这些做法存在弊病有：1、卫生间污水中有粪便等固体物 质，长期不清理，易引起堵塞，不易清掏;2、由于选用污水提升泵，在储水箱 内拆卸水泵非常不方便;3、污水提升设备长期运行，卫生间的粪便污水会导致 固液分离装置上的反冲洗孔堵塞，自动清洁箱体底部功能失效;4、污水提升设 备长期运行，污水也会堵塞安全回流装置，杂物不易清理，装置也不易拆卸;5、 固液分离装置设计在储水箱内部，安装和检修不方便，复杂的进水环境长时间可 能导致孔眼堵塞，不易拆卸。这些弊端会直接影响污水提升设备日常的维护和检 修操作，增加设备的维修成本和时间，影响设备长期稳定运行。
实用新型内容
本实用新型的目的在于克服上述现有技术的不足，提供一种结构紧凑、使用 方便的新型地下厕所污水提升一体化设备。
一种新型地下厕所污水提升一体化设备，包括水箱及污水管道，污水管道一 端伸出水箱连接在布水器上，另一端置于水箱中，水箱内设有固液分离装置及污 水提升泵，固液分离装置包括具有过滤孔的杂物过滤筒及设置在杂物过滤筒外的 污水聚集筒，杂物过滤筒连接在污水管道上，杂物过滤筒将杂物过滤后，将污水 排入污水聚集筒，污水聚集筒的出口端连接在污水提升泵的底部，污水提升泵的 叶轮底部用于将污水排入水箱，水箱内设有液位计，液位计与污水提升泵信号连 接，当液位计检测到水箱中的污水到达设定水位时，污水提升泵将水箱中的污水 提升。
优选地，所述污水管道为两组，共同连接在布水器上，并均连接有独自的固 液分离装置及污水提升泵。
优选地，所述污水管道上设有止回阀。
优选地，所述水箱的底部设有自清洁装置。
优选地，所述布水器上还设有安全回流装置，安全回流装置与水箱相连通。
优选地，所述污水提升泵通过便拆式卡箍结构连接在固液分离装置一侧，固 液分离装置也通过便拆式卡箍与污水管道连接。
本实用新型的有益效果体现在：
1、整套设备，一体化设计，安装使用简单，占用空间小。
2、通过与控制系统的配合，可实现厕所污水自动清理排放，管理简便，运 行智能可靠。
3、无需修建污水池，节省土建投资费用，安装方便。
4、易于彻底分离杂物与污水，处理效果好，设备使用安全隐患小。
5、结构简单，组装拆卸方便。
