申请日2015.02.13
公开(公告)日2015.08.12
IPC分类号C02F1/28; C02F1/52
摘要
一种水产养殖池塘废水处理系统，它包括与池塘排污口相通的投药井以及固液分离池，在投药井上装有自动投药机，该自动投药机能持续投放凝絮剂;投药井与固液分离池之间通过河道相连，凝絮剂在水解的过程中伴随吸附和絮凝，絮凝而成絮状物沉淀在河道和固液分离池的底部;固液分离池侧边开设有溢水口，在溢水口安装有分离毛刷，阻挡絮状物流出溢水口。本实用新型用于养殖池塘的水处理，凝絮剂既能对水中的胶体物质电中和，又能絮凝形成絮状物，吸附水中的悬浮物和部分溶解于水中的物质，经过河道的自然沉降，絮状物沉淀在河道和固液分离池的底部，通过分离毛刷进行固液分离后排出净化后的水，处理后的水质符合国家水产养殖废水排放标准，每吨废水的处理成本仅0.1元左右，具有净化效果好，成本低的优点。
权利要求书

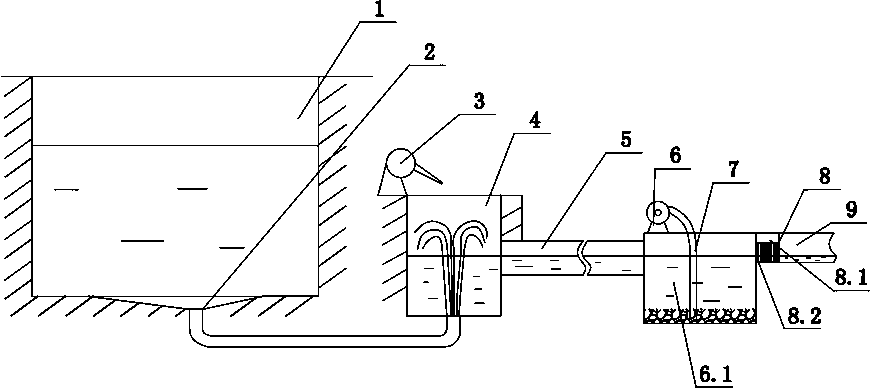

1. 一种水产养殖池塘废水处理系统，其特征在于它包括与池塘(1)的排污口(2)相通的投药井(4)以及固液分离池(7)，在投药井(4)上装有自动投药机(3)，该自动投药机(3)能持续投放凝絮剂;投药井(4)与固液分离池(7)之间通过河道(5)相连，凝絮剂在水解的过程中伴随吸附和絮凝，絮凝而成絮状物沉淀在河道(5)和固液分离池(7)的底部;固液分离池(7)侧边开设有溢水口(9)，在溢水口(9)安装有分离毛刷(8)，阻挡絮状物流出溢水口(9)。
2. 根据权利要求1所述的水产养殖池塘废水处理系统，其特征在于所述投药井(4)的水位低于池塘(1)。
3. 根据权利要求1所述的水产养殖池塘废水处理系统，其特征在于所述的凝絮剂为聚合氯化铝。
4. 根据权利要求1所述的水产养殖池塘废水处理系统，其特征在于所述自动投药机(3)投放凝絮剂的速度为每分钟100至500克。
5. 根据权利要求1所述的水产养殖池塘废水处理系统，其特征在于所述河道(5)的长度为50至200米。
6. 根据权利要求1至5任一所述的水产养殖池塘废水处理系统，其特征在于所述固液分离池(7)边设有抽吸泵(6)，该抽吸泵(6)的抽吸管(6.1)伸入固液分离池(7)的底部。
说明书
水产养殖池塘废水处理系统
技术领域
本实用新型涉及一种对废水进行水质净化处理的技术，具体的说是一种对水产养殖池塘废水进入净化处理的系统。
背景技术
随着我国水产养殖规模的不断扩大，由投饲产生的代谢物、残饵有机物及氨氮等无机物已成为新的污染源，使有限的养殖水源日益减少，制约了养殖业进一步发展。为此人们开始探寻循环水养殖模式，目前，化学生物絮凝工艺、好氧生物絮凝吸附工艺、生物絮凝-氧化处理工艺在城镇生活污水、工业废水处理等领域得到一定程度的应用。其主要作用机理是利用絮凝动力学原理，通过引入适当大粒径的絮状颗粒物，利用大表面积对细微颗粒物质的絮凝吸附作用提高絮体的沉降速度， 减少污水的沉淀时间同时，絮体又通过接触凝聚的原理，吸附水中的溶解性物质和悬浮固体，提高污染物的去除效果。中国专利局于2012年1月25日公开的，申请号为“201110265303.2”的“一种水产养殖污水处理方法”， 具体为 ：养殖池排放的污水首先投加微生物制剂，再引入絮凝池内，在持续空气曝气的条件下，连续投加絮凝剂，水力停留时间为15-30分钟。空气曝气和絮凝处理后的污水在恒流泵的作用下进入膜设备，完成过滤处理，透过的澄清水直接排放或返回养殖池再次使用，浓缩污水返回絮凝池继续处理或直接部分排放。这种污水处理方法结构复杂，水处理的成本较高。
发明内容
本实用新型的目的在于针对上述现有技术的缺陷和不足，为人们提供一种结构简单，净化效果好，成本低的水产养殖池塘废水处理系统。
为实现上述目的本实用新型所采取的技术方案是：该水产养殖池塘废水处理系统，它包括与池塘排污口相通的投药井以及固液分离池，在投药井上装有自动投药机，该自动投药机能持续投放凝絮剂;投药井与固液分离池之间通过河道相连，凝絮剂在水解的过程中伴随吸附和絮凝，絮凝而成絮状物沉淀在河道和固液分离池的底部;固液分离池侧边开设有溢水口，在溢水口安装有分离毛刷，阻挡絮状物流出溢水口。
所述投药井的水位低于池塘。
所述的凝絮剂为聚合氯化铝。
所述自动投药机投放凝絮剂的速度为每分钟100至500克。
所述河道的长度为50至200米。
所述固液分离池边设有抽吸泵，该抽吸泵的抽吸管伸入固液分离池的底部。
本实用新型用于养殖池塘的水处理，凝絮剂既能对水中的胶体物质电中和，又能絮凝形成絮状物，吸附水中的悬浮物和部分溶解于水中的物质，经过河道的自然沉降，絮状物沉淀在河道和固液分离池的底部，通过分离毛刷进行固液分离后排出净化后的水，处理后的水质符合国家水产养殖废水排放标准，每吨废水的处理成本仅0.1元左右，具有净化效果好，成本低的优点。
