申请日2015.01.22
公开(公告)日2015.05.06
IPC分类号G05B19/05; C02F3/12
摘要
本发明公开了一种MABR污水处理一体化设备，其特征在于：包括PLC控制系统(6)，原水池(3)，通过第一排水管(71)与原水池(3)相连接的第一反应池(1)，通过第二排水管(72)与第一反应池(1)相连接的第一中间水池(4)等。而PLC控制系统(6)由变压器T，与变压器T原边非同名端相连接的开关S，与变压器T副边相连接的整流滤波电路(9)，与整流滤波电路(9)相连接的稳压电路(10)，与整流滤波电路(9)相连接的振荡电路(11)等组;本发明PLC控制系统的灵敏度更高，污水处理的效率显著提高。
权利要求书

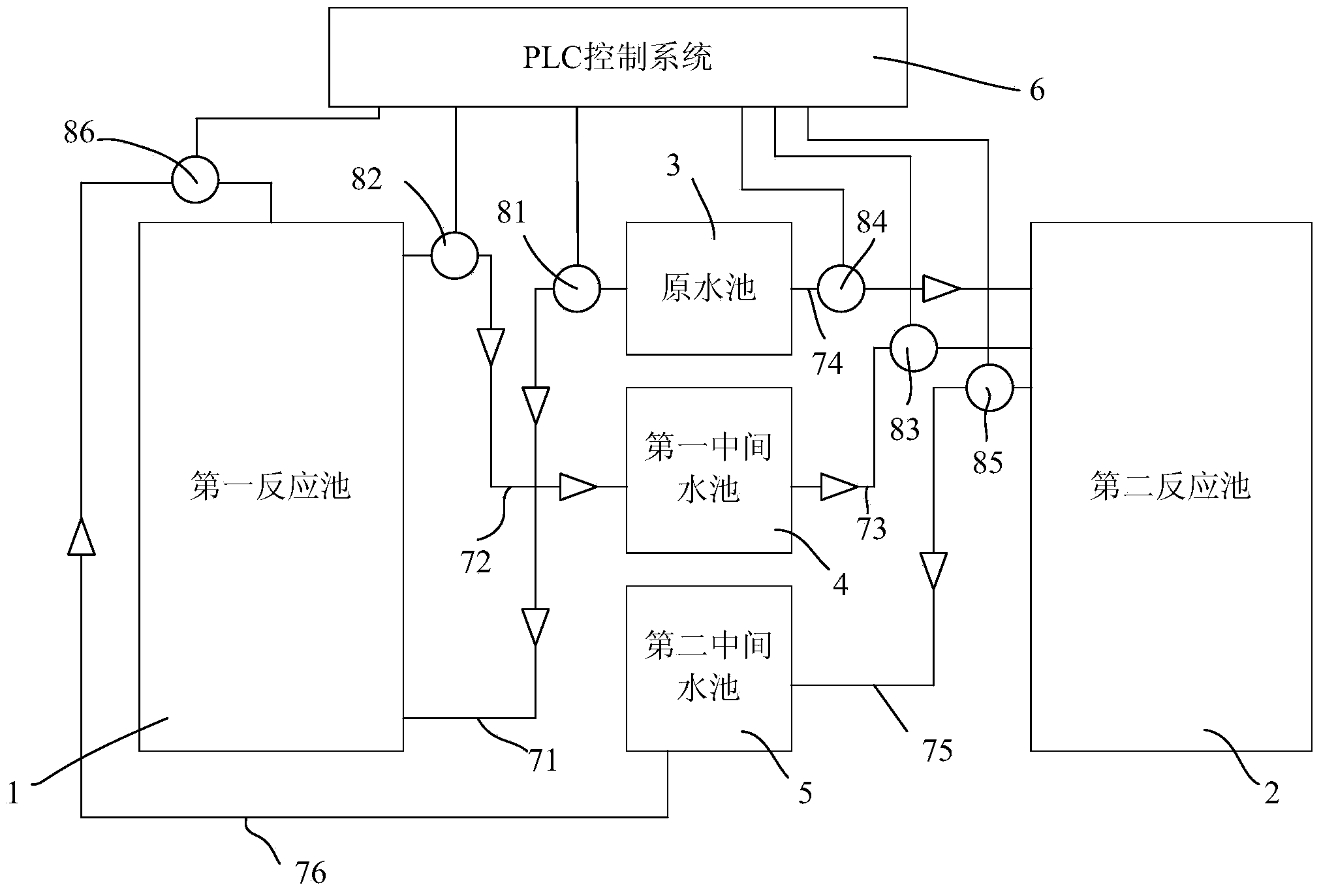

1.一种MABR 污水处理一体化设备，其特征在于：包括PLC控制系统(6)，原水池(3)，通过第一排水管(71)与原水池(3)相连接的第一反应池(1)，通过第二排水管(72)与第一反应池(1)相连接的第一中间水池(4)，通过第三排水管(73)与第一中间水池(4)相连接的第二反应池(2)，通过第五排水管(75)与第二反应池(2)相连接的第二中间水池(5)，原水池(3)还通过第四排水管(74)与第二反应池(2)相连接，第二中间水池(5)还通过第六排水管(76)与第一反应池(1)相连接;第一排水管(71)上设置有Ⅰ号水泵(81)，第二排水管(72)上设置有Ⅱ号水泵(82)，第三排水管(73)上设置有Ⅲ号水泵(83)，第四排水管(74)上设置有Ⅳ号水泵(84)，第五排水管(75)上设置有Ⅴ号水泵(85)，第六排水管(76)上设置有Ⅵ号水泵(86);所述Ⅰ号水泵(81)、Ⅱ号水泵(82)、Ⅲ号水泵(83)、Ⅳ号水泵(84)、Ⅴ号水泵(85)以及Ⅵ号水泵(86)均与PLC控制系统(6)相连接;
所述PLC控制系统(6)由变压器T，与变压器T原边非同名端相连接的开关S，与变压器T副边相连接的整流滤波电路(9)，与整流滤波电路(9)相连接的稳压电路(10)，与整流滤波电路(9)相连接的振荡电路(11)，与振荡电路(11)相连接的触发电路(12)，与触发电路(12)相连接的放大电路(13)，分别与放大电路(13)、振荡电路(11)以及稳压电路(10)相连接的控制电路(14)，设置在控制电路(14)内的继电器K1和继电器K2组成;所述Ⅰ号水泵(81)、Ⅱ号水泵(82)和Ⅲ号水泵(83)相串联，其一端与变压器T原边同名端相连接、另一端则经继电器K1的常开触点K1-1后与变压器T原边非同名端相连接;Ⅳ号水泵(84)、Ⅴ号水泵(85)和Ⅵ号水泵(86)相串联，其一端与变压器T原边同名端相连接、另一端则经继电器K2的常开触点K2-1后与变压器T原边非同名端相连接。
2.根据权利要求1所述的一种MABR污水处理一体化设备，其特征在于：所述的整流滤波电路(9)包括二极管桥式整流器U，电容C1，电容C2;二极管桥式整流器U的两个输入端分别与变压器T副边的同名端和非同名端相连接、其一输出端与振荡电路(11)相连接、另一输出端则与稳压电路(10)相连接，电容C1和电容C2的一端均与二极管桥式整流器U的一个输出端相连接，另一端均与振荡电路(11)相连接。
3.根据权利要求2所述的一种MABR污水处理一体化设备，其特征在于：所述的稳压电路(10)包括稳压器U1，电容C3，电阻R12;电容C3的负极与稳压器U1的OUT管脚相连接、正极则经电阻R12后与控制电路(14)相连接，稳压器U1的IN管脚与电容C1和电容C2的共同端相连接、GND管脚接地，电容C3的正极还直接与控制电路(14)相连接。
4.根据权利要求3所述的一种MABR污水处理一体化设备，其特征在于：所述振荡电路(11)由三极管VT1，三极管VT2，电容C4，电容C5，电阻R1，电阻R2，电阻R3，电阻R4组成;电容C5的负极经电阻R3和电阻R4后回到其正极，电容C4的正极经电阻R1和电阻R2后回到其负极，三极管VT1的集电极同时与电容C4的正极以及电容C1相连接、发射极同时与电容C2以及控制电路(14)相连接、基极则与电容C5的负极相连接，三极管VT2的集电极与电容C5的正极相连接、发射极与控制电路(14)相连接、基极则与电容C4的负极相连接，电阻R1和R2的连接点分别与二极管桥式整流器U的一个输出端以及电阻R3和电阻R4的连接点相连接，电阻R3和电阻R4的连接点还与触发电路(12)相连接。
5.根据权利要求4所述的一种MABR污水处理一体化设备，其特征在于：所述的触发电路(12)包括与非门P1，与非门P2，电阻R6，电阻R7，电位器R5，以及电容C6;与非门P1的正相输入端经电阻R7后与放大电路(13)相连接、其反相输入端则经电容C6后与电位器R5的滑动端相连接、输出端经电阻R6后与其反相输入端相连接，与非门P2的正相输入端和反相输入端均和与非门P1的输出端相连接、其输出端则与放大电路(13)相连接，电位器R5的一端和与非门P2的输出端相连接、另一端与电阻R3和电阻R4的连接点相连接。
6.根据权利要求5所述的一种MABR污水处理一体化设备，其特征在于：所述的放大电路(13)由场效应管Q，一端和与非门P2的输出端相连接、另一端与场效应管Q的栅极相连接的电容C7，一端与场效应管Q的栅极相连接、另一端接地的电感L1，一端与场效应管Q的源极相连接、另一端则经电阻R8后与控制电路(14)相连接的电感L2，一端与场效应管Q的漏极相连接、另一端则经电感L4后与控制电路(14)相连接的电感L3，以及一端与场效应管Q的漏极相连接、另一端与控制电路(14)相连接的电容C8组成;所述电感L3和电感L4的连接点与电阻R7相连接。
7.根据权利要求6所述的一种MABR污水处理一体化设备，其特征在于：所述的控制电路(14)由三极管VT3，三极管VT4，三极管VT5，三极管VT6，继电器K1，继电器K2，正极同时与电感L4以及电容C3的正极相连接、负极则与三极管VT4的发射极相连接的电容C9，一端与电容C9的正极相连接、另一端则经电阻R10后与三极管VT6的基极相连接的电位器R11，P极与三极管VT1的发射极相连接、N极经电阻R9后与三极管VT4的集电极相连接的二极管D1，以及P极与三极管VT6的基极相连接、N极与二极管D1的N极相连接、控制极与三极管VT5的发射极相连接的晶闸管D2组成;所述三极管VT3的集电极经继电器K1后与电容C9的正极相连接、发射极与电阻R8相连接、基极与三极管VT4的集电极相连接，三极管VT4的基极与电位器R11的滑动端相连接，三极管VT5的集电极与三极管VT6的基极相连接、发射极与二极管D1的N极相连接、基极同时与三极管VT3的发射极以及三极管VT2的发射极相连接，三极管VT6的集电极经继电器K2后与电容C9的正极相连接、发射极与二极管D1的N极相连接，三极管VT3的集电极还与电容C8相连接。
说明书
一种MABR污水处理一体化设备
技术领域
本发明涉及污水处理领域，具体是指一种MABR污水处理一体化设备。
背景技术
当前水资源短缺已经成为一个全球化的问题，随着我国人口的快速增长，缺水形势由其严峻。按照1998年的人口统计，我国人均水资源量只有2221立方，仅是世界人均占有量的1/4，是世界人均水资源极少的13个贫水国家之一。水已成为制约中国社会经济持续发展的重要因素。与此同时，随着我们国经济快速发展，水环境污染日趋严重。为了节约水资源、保护水环境，人们开始研发各种污水处理设备，使处理后的污水可以循环利用。
MABR是将膜技术与生物技术结合起来产生一种新型膜生物反应器。其不仅具有极高的氧气利用率和很高的微生物供氧能力，而且具有操作过程能耗低的特点，因此被广泛应用于污水处理一体化设备中。
目前所使用的MABR污水处理一体化设备其PLC控制系统的反应速度较慢，污水处理效率低且电能损耗很大。如何避免此问题是人们所急需解决的。
发明内容
本发明的目的在于解决目前所使用的MABR污水处理一体化设备反应速度慢，污水处理效率低且电能损耗大的缺陷，提供一种高效的MABR污水处理一体化设备。
本发明的目的通过下述技术方案现实：一种MABR污水处理一体化设备，包括PLC控制系统，原水池，通过第一排水管与原水池相连接的第一反应池，通过第二排水管与第一反应池相连接的第一中间水池，通过第三排水管与第一中间水池相连接的第二反应池，通过第五排水管与第二反应池相连接的第二中间水池，原水池还通过第四排水管与第二反应池相连接，第二中间水池还通过第六排水管与第一反应池相连接;第一排水管上设置有Ⅰ号水泵，第二排水管上设置有Ⅱ号水泵，第三排水管上设置有Ⅲ号水泵，第四排水管上设置有Ⅳ号水泵，第五排水管上设置有Ⅴ号水泵，第六排水管上设置有Ⅵ号水泵;所述Ⅰ号水泵、Ⅱ号水泵、Ⅲ号水泵、Ⅳ号水泵、Ⅴ号水泵以及Ⅵ号水泵均与PLC控制系统相连接。
进一步的，所述PLC控制系统由变压器T，与变压器T原边非同名端相连接的开关S，与变压器T副边相连接的整流滤波电路，与整流滤波电路相连接的稳压电路，与整流滤波电路相连接的振荡电路，与振荡电路相连接的触发电路，与触发电路相连接的放大电路，分别与放大电路、振荡电路以及稳压电路相连接的控制电路，设置在控制电路内的继电器K1和继电器K2组成。所述Ⅰ号水泵、Ⅱ号水泵和Ⅲ号水泵相串联，其一端与变压器T原边同名端相连接、另一端则经继电器K1的常开触点K1-1后与变压器T原边非同名端相连接;Ⅳ号水泵、Ⅴ号水泵和Ⅵ号水泵相串联，其一端与变压器T原边同名端相连接、另一端则经继电器K2的常开触点K2-1后与变压器T原边非同名端相连接。
所述的整流滤波电路包括二极管桥式整流器U，电容C1，电容C2;二极管桥式整流器U的两个输入端分别与变压器T副边的同名端和非同名端相连接、其一输出端与振荡电路相连接、另一输出端则与稳压电路相连接，电容C1和电容C2的一端均与二极管桥式整流器U的一个输出端相连接，另一端均与振荡电路相连接。
所述的稳压电路包括稳压器U1，电容C3，电阻R12;电容C3的负极与稳压器U1的OUT管脚相连接、正极则经电阻R12后与控制电路相连接，稳压器U1的IN管脚与电容C1和电容C2的共同端相连接、GND管脚接地，电容C3的正极还直接与控制电路相连接。
所述振荡电路由三极管VT1，三极管VT2，电容C4，电容C5，电阻R1，电阻R2，电阻R3，电阻R4组成。电容C5的负极经电阻R3和电阻R4后回到其正极，电容C4的正极经电阻R1和电阻R2后回到其负极，三极管VT1的集电极同时与电容C4的正极以及电容C1相连接、发射极同时与电容C2以及控制电路相连接、基极则与电容C5的负极相连接，三极管VT2的集电极与电容C5的正极相连接、发射极与控制电路相连接、基极则与电容C4的负极相连接，电阻R1和R2的连接点分别与二极管桥式整流器U的一个输出端以及电阻R3和电阻R4的连接点相连接，电阻R3和电阻R4的连接点还与触发电路相连接。
所述的触发电路包括与非门P1，与非门P2，电阻R6，电阻R7，电位器R5，以及电容C6。与非门P1的正相输入端经电阻R7后与放大电路相连接、其反相输入端则经电容C6后与电位器R5的滑动端相连接、输出端经电阻R6后与其反相输入端相连接，与非门P2的正相输入端和反相输入端均和与非门P1的输出端相连接、其输出端则与放大电路相连接，电位器R5的一端和与非门P2的输出端相连接、另一端与电阻R3和电阻R4的连接点相连接。
所述的放大电路由场效应管Q，一端和与非门P2的输出端相连接、另一端与场效应管Q的栅极相连接的电容C7，一端与场效应管Q的栅极相连接、另一端接地的电感L1，一端与场效应管Q的源极相连接、另一端则经电阻R8后与控制电路相连接的电感L2，一端与场效应管Q的漏极相连接、另一端则经电感L4后与控制电路相连接的电感L3，以及一端与场效应管Q的漏极相连接、另一端与控制电路相连接的电容C8组成;所述电感L3和电感L4的连接点与电阻R7相连接。
所述的控制电路由三极管VT3，三极管VT4，三极管VT5，三极管VT6，继电器K1，继电器K2，正极同时与电感L4以及电容C3的正极相连接、负极则与三极管VT4的发射极相连接的电容C9，一端与电容C9的正极相连接、另一端则经电阻R10后与三极管VT6的基极相连接的电位器R11，P极与三极管VT1的发射极相连接、N极经电阻R9后与三极管VT4的集电极相连接的二极管D1，以及P极与三极管VT6的基极相连接、N极与二极管D1的N极相连接、控制极与三极管VT5的发射极相连接的晶闸管D2组成;所述三极管VT3的集电极经继电器K1后与电容C9的正极相连接、发射极与电阻R8相连接、基极与三极管VT4的集电极相连接，三极管VT4的基极与电位器R11的滑动端相连接，三极管VT5的集电极与三极管VT6的基极相连接、发射极与二极管D1的N极相连接、基极同时与三极管VT3的发射极以及三极管VT2的发射极相连接，三极管VT6的集电极经继电器K2后与电容C9的正极相连接、发射极与二极管D1的N极相连接，三极管VT3的集电极还与电容C8相连接。
本发明与现有技术相比具有以下优点及有益效果：
1、本发明PLC控制系统的灵敏度更高，污水处理的效率显著提高。
2、本发明电能消耗很低，适合广泛的推广。
