申请日2014.12.04
公开(公告)日2015.05.13
IPC分类号C02F1/00
摘要
用于污水处理的易清洗式加药装置，包括电机、螺杆泵和联轴杆，电机的动力输出端通过联轴杆与螺杆泵的转子传动连接，所述螺杆泵的进口连接有进料管，联轴杆同轴向设在进料管内，进料管侧部通过一组法兰盘连接有加药管，加药管上设有加药控制阀，加药管上连接有清水管，清水管与加药管的连接处位于法兰盘和加药控制阀之间，清水管上设有清水控制阀。本实用新型克服了现有的螺杆泵泵头不能清洗，药剂凝固后导致螺杆泵转子损坏的不足。既方便操作又简单可靠，避免了不必要的损失。

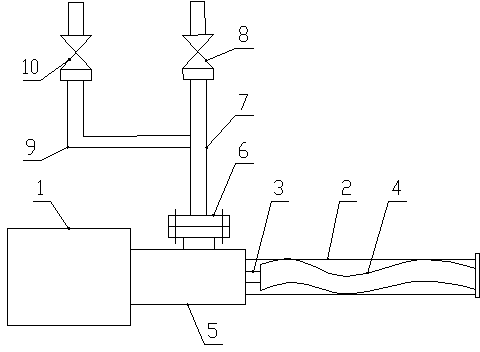

摘要附图
权利要求书
1.用于污水处理的易清洗式加药装置，包括电机、螺杆泵和联轴杆，电机的动力输出端通过联轴杆与螺杆泵的转子传动连接，其特征在于：所述螺杆泵的进口连接有进料管，联轴杆同轴向设在进料管内，进料管侧部通过一组法兰盘连接有加药管，加药管上设有加药控制阀，加药管上连接有清水管，清水管与加药管的连接处位于法兰盘和加药控制阀之间，清水管上设有清水控制阀。
说明书
用于污水处理的易清洗式加药装置
技术领域
本实用新型属于烟草薄片生产技术领域，具体涉及一种用于污水处理的易清洗式加药装置。
背景技术
烟草薄片在生产过程中产生较多污水，加药系统是污水处理的关键所在，设备保障工艺，故设备的稳定运行是水处理最基础的保障。目前，污水处理所用加药泵为化学螺杆泵，停机时螺杆泵泵头内药剂不能排净，遇长期停产会造成高浓度药剂凝固结块，轻则损坏转子、定子，重则导致联轴杆折断。不但增加了维修量，同时也增加了费用。
实用新型内容
本实用新型为了解决现有技术中的不足之处，提供一种结构简单、操作简便的用于污水处理的易清洗式加药装置。
为解决上述技术问题，本实用新型采用如下技术方案：用于污水处理的易清洗式加药装置，包括电机、螺杆泵和联轴杆，电机的动力输出端通过联轴杆与螺杆泵的转子传动连接，所述螺杆泵的进口连接有进料管，联轴杆同轴向设在进料管内，进料管侧部通过一组法兰盘连接有加药管，加药管上设有加药控制阀，加药管上连接有清水管，清水管与加药管的连接处位于法兰盘和加药控制阀之间，清水管上设有清水控制阀。
采用上述技术方案，本实用新型在正常作业时，清水控制阀关闭，加药控制阀开启，电机驱动螺杆泵通过加药管内输送的药液加入到污水池内。当停止加药后，操作人员只需打开清水控制阀，关闭加药控制阀，开启电机，驱动螺杆泵抽取清水自动对螺杆泵内部进行清洗，残留药剂便可排出泵头。
本实用新型克服了现有的螺杆泵泵头不能清洗，药剂凝固后导致螺杆泵转子损坏的不足。既方便操作又简单可靠，避免了不必要的损失。
