申请日2014.12.04
公开(公告)日2015.05.13
IPC分类号B01D53/78; B01D53/72; B01D53/52
摘要
一种脂肪酸废水生化好氧反应阶段脱气味处理装置，包括罗茨鼓风机、空气管、脂肪酸废水生化好氧反应池，所述脂肪酸废水生化好氧反应池内设有曝气装置，脂肪酸废水生化好氧反应池上方外有设集气盖，集气盖收集的气体通过串联的吸收酸性气体的一级洗气塔、二级洗气塔进入鼓风机和脱硫塔，脱硫塔输出经鼓风机连接锅炉，锅炉输出端连接引风机，引风机输出端连接烟囱。具有简便可靠、原料消耗低、劳动强度更低、节能环保、回收利用废气的特点。

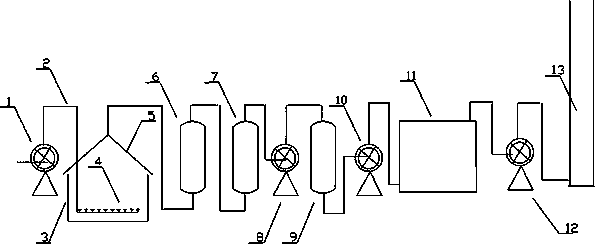

摘要附图
权利要求书
1.一种脂肪酸废水生化好氧反应阶段脱气味处理装置，包括罗茨鼓风机(1)、空气管(2)、脂肪酸废水生化好氧反应池(3)，其特征在于，所述脂肪酸废水生化好氧反应池(3)内设有曝气装置(4)，脂肪酸废水生化好氧反应池(3)上方外有设集气盖(5)，集气盖(5)收集的气体通过串联的吸收酸性气体的一级洗气塔(6)、二级洗气塔(7)进入鼓风机(8)和脱硫塔(9)，脱硫塔(9)输出经鼓风机(10)连接锅炉(11)，锅炉(11)输出端连接引风机(12)，引风机(12)输出端连接烟囱(13)。
说明书
一种脂肪酸废水生化好氧反应阶段脱气味处理装置
技术领域
本实用新型涉及一种脂肪酸废水生化好氧反应阶段脱气味处理装置。
背景技术
脂肪酸废水生化好氧反应时，产生的气体中有甲烷、硫化氢、乙酸等低分子气体，整体带有酸性和异味。通常是直接排放，没有进行收集处置。本装置将该废气收集、化学吸收酸性气(碱洗)、化学脱硫、焚烧后排空。本法有效地减少废水处理过程中好氧反应排放出来的废气，部分可燃的气体焚烧过程中还产生能量，节约了燃料，是一举两得的装置。
实用新型内容
本实用新型其目的就在于提供一种脂肪酸废水生化好氧反应阶段脱气味处理装置，具有简便可靠、原料消耗低、劳动强度低、节能环保、回收利用废气的特点。
实现上述目的而采取的技术方案，包括罗茨鼓风机、空气管、脂肪酸废水生化好氧反应池，所述脂肪酸废水生化好氧反应池内设有曝气装置，脂肪酸废水生化好氧反应池上方外有设集气盖，集气盖收集的气体通过串联的吸收酸性气体的一级洗气塔、二级洗气塔进入鼓风机和脱硫塔，脱硫塔输出经鼓风机连接锅炉，锅炉输出端连接引风机，引风机输出端连接烟囱。
与现有技术相比本实用新型具有以下优点。
本装置是收集脂肪酸废水生化好氧反应阶段产生的气体，经过碱洗、脱硫、焚烧，即产生经济效益，又减少了气体对大气的污染。其中大部分的环节和设备为现有生产装置中已有且正常使用设施，对推广投资不大和运行成本不高的特点。具有简便可靠、原料消耗低、劳动强度低、节能环保、回收利用废气的特点。
