申请日2014.12.04
公开(公告)日2015.05.13
IPC分类号C02F103/36; C02F9/14
摘要
本实用新型涉及一种甲醇生产废水的处理系统，所述甲醇生产废水的处理系统包括污水处理系统、污泥处理系统和沼气处理系统，所述污水处理系统包括依次连通的格栅、集水井、调节池、UASB、厌氧沉淀池、一级接触氧化池、中沉池、二级接触氧化池、二沉池、接触池，所述污泥处理系统包括依次连通的集泥井、污泥浓缩池、脱水机房，所述沼气处理系统包括依次连通的水封罐、冷凝器、沼气柜，所述水封罐与UASB连通，集泥井与UASB、厌氧沉淀池、中沉池、二沉池连通，所述污泥浓缩池、脱水机房都与调节池连通。经过本实用新型处理后的甲醇生产废水，处理后的水质良好，出水中COD、BOD、SS等污染指标都达到排水标准，解决了目前甲醇生产、使用行业废水处理的困境。

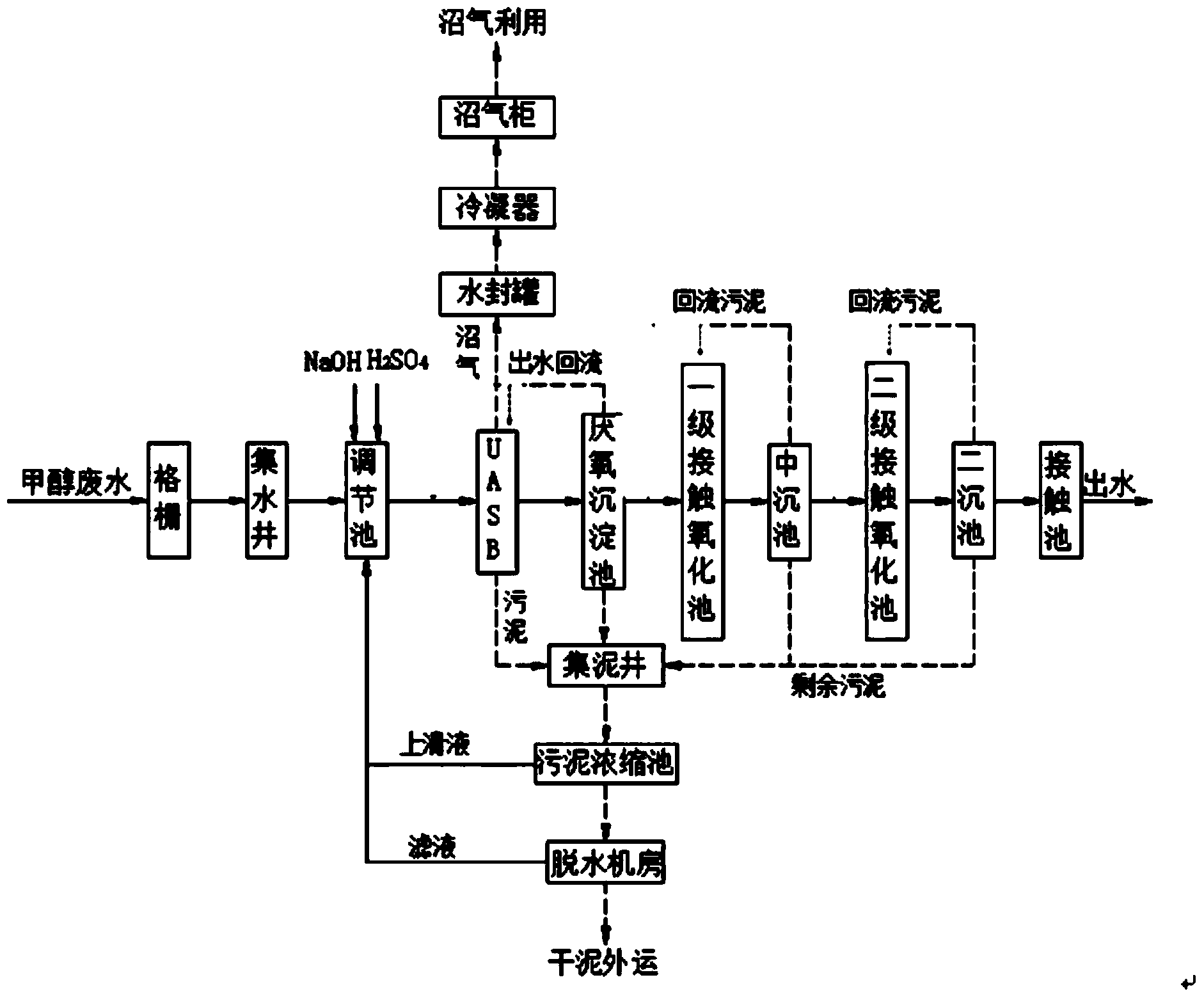

摘要附图
权利要求书
1.一种甲醇生产废水的处理系统，其特征在于：所述甲醇生产废水的处理系统包括污水 处理系统、污泥处理系统和沼气处理系统，所述污水处理系统包括依次连通的格栅、集水井、 调节池、UASB、厌氧沉淀池、一级接触氧化池、中沉池、二级接触氧化池、二沉池、接触 池，所述污泥处理系统包括依次连通的集泥井、污泥浓缩池、脱水机房，所述沼气处理系统 包括依次连通的水封罐、冷凝器、沼气柜，所述水封罐与所述UASB连通，所述集泥井与所 述UASB、所述厌氧沉淀池、所述中沉池、所述二沉池连通，所述污泥浓缩池、所述脱水机 房都与所述调节池连通。
2.根据权利要求1所述的一种甲醇生产废水的处理系统，其特征在于：所述厌氧沉淀池 部分污泥回流至所述UASB，剩余污泥流入所述集泥井;所述中沉池部分污泥回流至所述一 级接触氧化池，剩余污泥流入所述集泥井;所述二沉池部分污泥回流至所述二级接触氧化池， 剩余污泥流入所述集泥井。
3.根据权利要求2所述的一种甲醇生产废水的处理系统，其特征在于：所述UASB的 污泥流入所述集泥井，污水流入所述厌氧沉淀池，沼气送入所述水封罐。
4.根据权利要求1至3中任一项所述的一种甲醇生产废水的处理系统，其特征在于：所 述污泥浓缩池、所述脱水机房的滤水回流至所述调节池。
5.根据权利要求4所述的一种甲醇生产废水的处理系统，其特征在于：所述脱水机房内 设有带式压滤机。
说明书
一种甲醇生产废水的处理系统
技术领域
本实用新型涉及一种甲醇生产废水的处理系统。
背景技术
当前我国水环境的主要污染物是大量未经处理的高浓度有机废水，甲醇废水就是其中之 一。甲醇是一种重要的化工用品，甲醇作为一种有机污染物广泛存在于基本有机合成、塑料、 人造纤维、制药、离子交换树脂、石油化工、林业化工及硫酸盐纸浆等生产废水中，甲醇对 微生物、水生生物和人体均有毒性，随着各行各业对甲醇需求量的日益增加，各类企业所排 放含甲醇的废水也日益增多，这些废水不仅污染了环境，也严重地危害了人体的健康。
一般甲醇生产废水中，甲醇浓度约为1%，异丁醇约为0.5%，COD(化学需氧量)、BOD (生化需氧量)、SS(固体悬浮物)等污染物含量都很高，水的可生化性较差，属较难处理的 工业废水，且甲醇废水含有不稳定、波动大、排水无规律，这个废水处理也带来一定的难度， 目前，如何合理地处理这类废水是环境工程工作者面临的重大问题。
实用新型内容
本实用新型的目的是克服现有技术存在的缺陷，提供一种甲醇生产废水的处理系统。
实现本实用新型目的的技术方案是：一种甲醇生产废水的处理系统，所述甲醇生产废水 的处理系统包括污水处理系统、污泥处理系统和沼气处理系统，所述污水处理系统包括依次 连通的格栅、集水井、调节池、UASB、厌氧沉淀池、一级接触氧化池、中沉池、二级接触 氧化池、二沉池、接触池，所述污泥处理系统包括依次连通的集泥井、污泥浓缩池、脱水机 房，所述沼气处理系统包括依次连通的水封罐、冷凝器、沼气柜，所述水封罐与所述UASB 连通，所述集泥井与所述UASB、所述厌氧沉淀池、所述中沉池、所述二沉池连通，所述污 泥浓缩池、所述脱水机房都与所述调节池连通。
作为优化，所述厌氧沉淀池部分污泥回流至所述UASB，剩余污泥流入所述集泥井;所 述中沉池部分污泥回流至所述一级接触氧化池，剩余污泥流入所述集泥井;所述二沉池部分 污泥回流至所述二级接触氧化池，剩余污泥流入所述集泥井。
作为优化，所述UASB的污泥流入所述集泥井，污水流入所述厌氧沉淀池，沼气送入所 述水封罐。
作为优化，所述污泥浓缩池、所述脱水机房的滤水回流至所述调节池。
作为优化，所述脱水机房内设有带式压滤机。
本实用新型具有积极的效果：本实用新型使用时，废水先通过格栅去除大块悬浮或漂浮 的污染物，过滤后的污水流入集水井调节水质水量，然后污水流入调节池调节PH值后，进 入UASB反应器，在UASB反应器中降解甲醇等污染物，并生成沼气，反应处理后的污水流 入厌氧沉淀池，污泥流入集泥井，沼气送入水封罐;厌氧沉淀池对厌氧污泥进行沉淀，然后 污泥流入集泥井，污水部分回流至UASB进行重新处理，一部分流入一级接触氧化池，一级 接触氧化池在高负荷状态下运作，大幅去除废水中的有机物，然后出水至中沉池，中沉池去 除悬浮物及脱落的生物膜，污水进入二级接触氧化池，部分污泥回流一级接触氧化池，剩余 污泥进入集泥井，二级接触氧化池在低负荷状态下运作，去除废水中剩余的有机物，获得好 的出水水质，然后出水至二沉池，二沉池进一步去除水中的悬浮物，出水消毒后达标排放， 部分污泥回流二级接触氧化池，剩余污泥进入集泥井。
集泥井汇集各个沉淀池流进来的污泥，调节污泥量，送入污泥浓缩池，污泥浓缩池降低 污泥的含水率，使污泥的体积减小，污泥浓缩池出来的上清液再回流到调节池重新处理，污 泥流入脱水机房，脱水机房使污泥进一步脱水，缩小体积，干泥外运，清液回流至调节池重 新处理。
水封罐收集沼气，送入冷凝器，冷凝器将混合在沼气中的水蒸气冷凝，气、液分离，去 除水蒸气的沼气，收集在沼气柜，用于沼气利用。
经过本实用新型处理后的甲醇生产废水，处理后的水质良好，出水中COD、BOD、SS 等污染指标都达到排水标准，解决了目前甲醇生产、使用行业废水处理的困境，适用于普遍 推广使用。
