申请日2014.12.04
公开(公告)日2015.06.03
IPC分类号E03C1/12
摘要
节能减排式二次废水回用浴亭，包括浴亭，浴亭的底部通过废水进水管连通有带腔体的储水器，且储水器通过水泵和进水管与处理箱连通，且处理箱内从上到下设有二次过滤装置，上端为一次过滤，下端为二次过滤，二次过滤的出口与马桶进水口连通，水先通过一次过滤，然后再通过二次过滤，最后流入马桶中。面盆的下水管也与储水器相连通。处理箱的内设有水位探测器，水位探测器与水泵电连接，水位探测器通过水位的高低来控制水泵的开启和关闭。本实用新型的有益效果：节能环保，可以将大量的洗澡、洗脸后的废水，通过回收利用，这样对整个社会来说，能节约非常大的水资源。

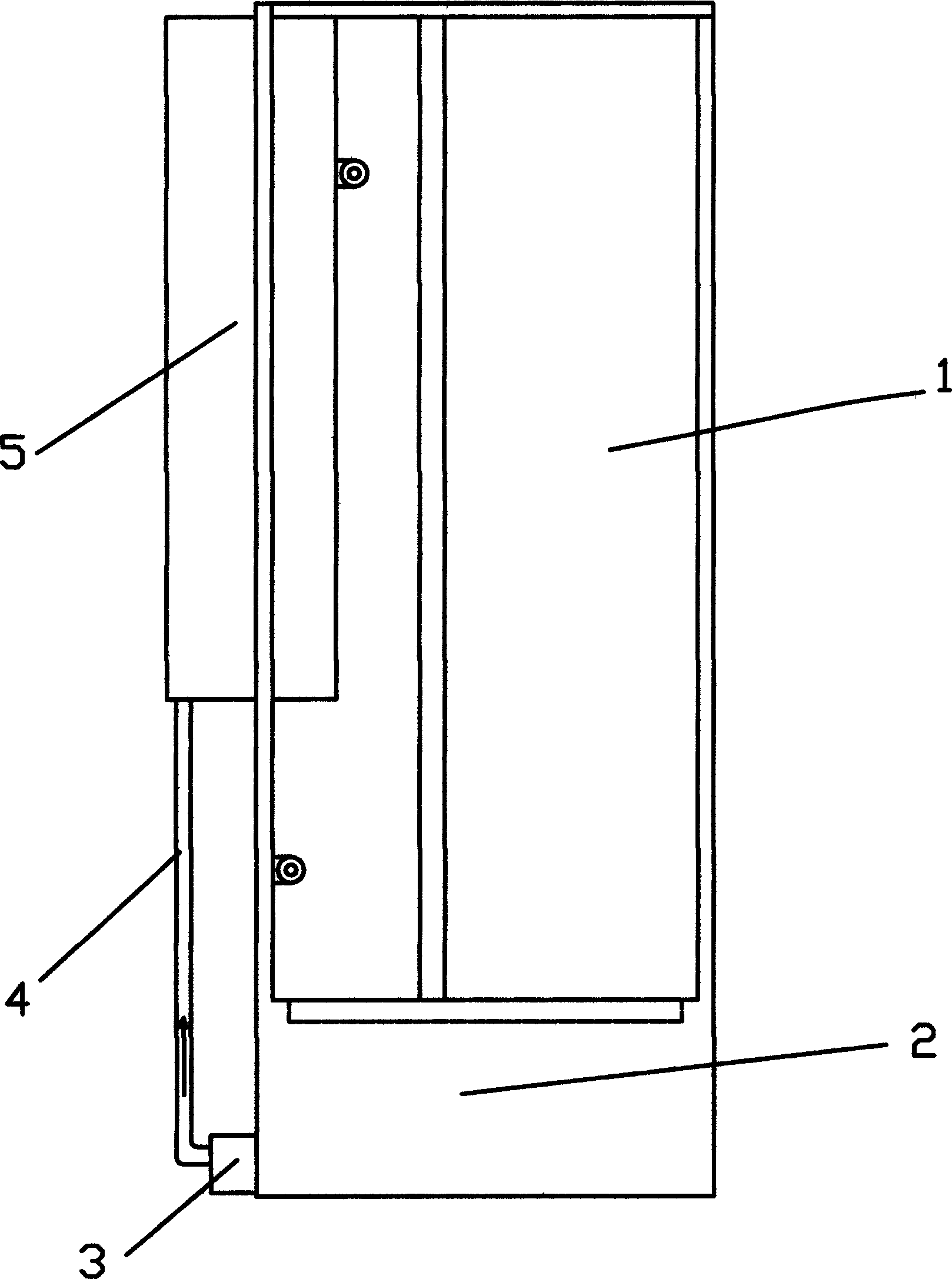

摘要附图
权利要求书
1.节能减排式二次废水回用浴亭，包括浴亭(1)，其特征在于，浴亭(1)的底部通过废水进水管(7)连通有带腔体的储水器(2)，且储水器(2)通过水泵(3)和进水管(4)与处理箱(5)连通，且处理箱(5)内从上到下设有二次过滤装置，上端为一次过滤，下端为二次过滤，二次过滤的出口与马桶进水口(6)连通，水先通过一次过滤，然后再通过二次过滤，最后流入马桶中。
2.如权利要求1所述的节能减排式二次废水回用浴亭，其特征在于，面盆的下水管也与储水器(2)相连通。
3.如权利要求1或2所述的节能减排式二次废水回用浴亭，其特征在于，处理箱(5)的内设有水位探测器，水位探测器与水泵电连接，水位探测器通过水位的高低来控制水泵的开启和关闭。
说明书
节能减排式二次废水回用浴亭
技术领域
本实用新型涉及一种浴亭，特别涉及一种能回收水、重复利用水的浴亭。
背景技术
普通的浴亭，在洗澡的时候，洗过的水直接排入下水道，这样每家都在浪费水，对全国、甚至全球来说，造成非常大的浪费，以及对环境造成极大的污染。
发明内容
针对现有技术的不足，本实用新型提供一种节能减排式二次废水回用浴亭。
为了实现上述目的，本实用新型所采取的技术方案是：
节能减排式二次废水回用浴亭，包括浴亭，浴亭的底部通过废水进水管连通有带腔体的储水器，且储水器通过水泵和进水管与处理箱连通，且处理箱内从上到下设有二次过滤装置，上端为一次过滤，下端为二次过滤，二次过滤的出口与马桶进水口连通，水先通过一次过滤，然后再通过二次过滤，最后流入马桶中。
面盆的下水管也与储水器相连通。
处理箱的内设有水位探测器，水位探测器与水泵电连接，水位探测器通过水位的高低来控制水泵的开启和关闭。
本实用新型的有益效果：节能环保，可以将大量的洗澡、洗脸后的废水，通过回收利用，这样对整个社会来说，能节约非常大的水资源。
