申请日2013.11.22
公开(公告)日2014.06.11
IPC分类号C02F9/02
摘要
本实用新型公开了一种污水处理系统，污水处理系统通过第一过滤单元与污水池连接，第一过滤单元内设置有煤渣过滤器，并与一个沉淀池相连通，沉淀池与第二过滤单元相连通，第二过滤单元的上半部分第二活性炭过滤器，第二过滤单元的下半部分与第三过滤单元相连接，第三过滤单元设置有第三活性炭过滤器，第三活性炭过滤器固定安装在第三过滤单元上，第三过滤单元通过第三活性炭过滤器与污水池相连。第一过滤单元内的煤渣过滤器中的煤渣具有表面积大、吸附力强和透水性好、成本低等特点，用作吸附材料简单易行，吸附效果很好，COD值(化学需氧量)从500降到400，再经过沉淀池和第二、三过滤单元的过滤，COD值(化学需氧量)已经降至了200以下。
权利要求书
1.一种污水处理系统，其特征在于，所述污水处理系统通过第一过滤单元与污水池连接，所 述第一过滤单元内设置有煤渣过滤器，第一过滤单元与一个沉淀池相连通，所述沉淀池与第 二过滤单元相连通，所述第二过滤单元的上半部分设置有第二活性炭过滤器，第二过滤单元 的下半部分与第三过滤单元相连接，所述第三过滤单元的上半部分设置有第三活性炭过滤器， 所述第三活性炭过滤器固定安装在第三过滤单元的上半部分，第三过滤单元通过第三活性炭 过滤器与一个污水池相连，所述污水池上设置有排水管。
2.根据权利要求1所述的污水处理系统，其特征在于，所述沉淀池和第二过滤单元之间设置 有水泵。
3.根据权利要求1或2所述的污水处理系统，其特征在于，所述沉淀池上设置有一个U字形 的沉淀槽，所述沉淀槽一端固定连接在沉淀池的开口处内壁上，另一端通过螺钉固定有一个 挡片，所述沉淀槽的底部设置有出水孔。
4.根据权利要求3所述的污水处理系统，其特征在于，所述挡片的上端开有弧形槽。
说明书
一种污水处理系统
技术领域
本实用新型涉及一种污水处理系统，属于污水多级处理设备的技术领域。
背景技术
现在处理工业污水的方法是将污水引往集水池，对集水池调节pH值，用一级溶气水泵提 升到一级压力溶气罐，同时吸入空气和聚凝脱色剂，将在一级压力溶气罐内的一级饱和溶气 水骤然释放到一级气浮池形成一级处理水，污水池过程需要调节pH值，工艺复杂，能耗高， 已经不能满足人们的要求。
实用新型内容
本实用新型的目的在于提供一种污水处理系统，解决现有技术存在的缺憾。
本实用新型采用如下技术方案实现：

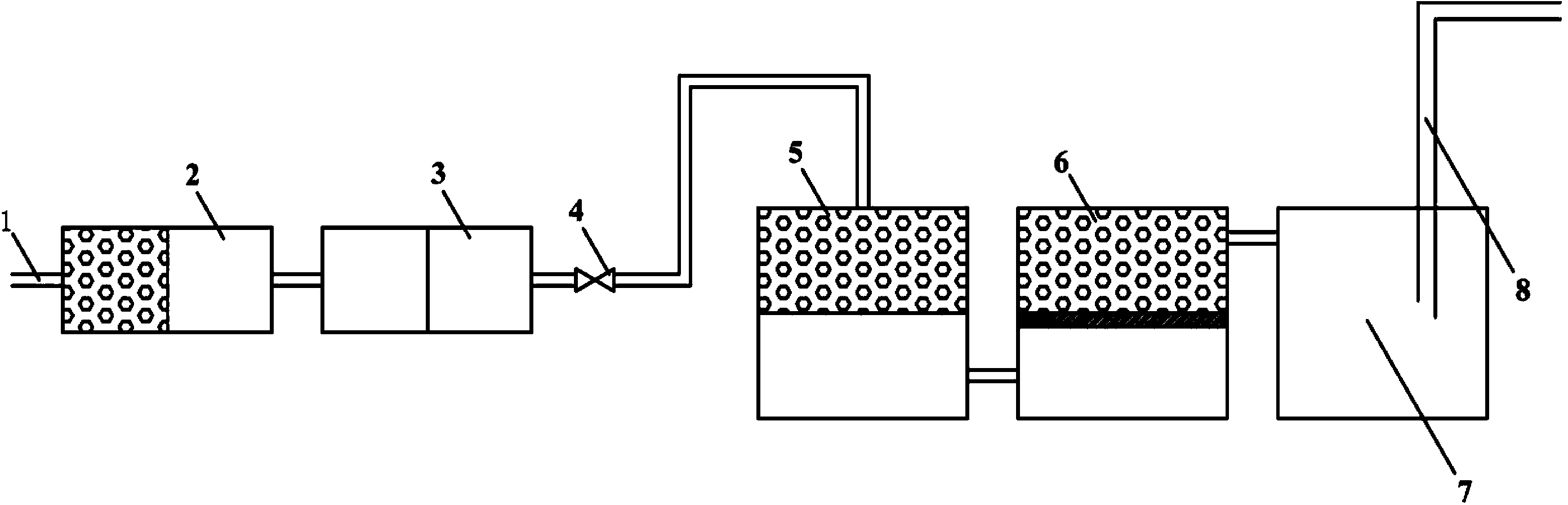

一种污水处理系统，其特征在于，所述污水处理系统通过第一过滤单元与污水池连接， 所述第一过滤单元内设置有煤渣过滤器，第一过滤单元与一个沉淀池相连通，所述沉淀池与 第二过滤单元相连通，所述第二过滤单元的上半部分设置有第二活性炭过滤器，第二过滤单 元的下半部分与第三过滤单元相连接，所述第三过滤单元的上半部分设置有第三活性炭过滤 器，所述第三活性炭过滤器固定安装在第三过滤单元的上半部分，第三过滤单元通过第三活 性炭过滤器与一个污水池相连，所述污水池上设置有排水管。
进一步的，所述沉淀池和第二过滤单元之间设置有水泵。
进一步的，所述沉淀池上设置有一个U字形的沉淀槽，所述沉淀槽一端固定连接在沉淀 池的开口处内壁上，另一端通过螺钉固定有一个挡片，所述沉淀槽的底部设置有出水孔。
进一步的，所述挡片的上端开有弧形槽。
本实用新型的有益技术效果是：第一过滤单元内的煤渣过滤器中的煤渣具有表面积大、 吸附力强和透水性好、成本低等特点，用作吸附材料简单易行，吸附效果很好，COD值(化 学需氧量)从500降到400，再经过沉淀池和第二、三过滤单元的过滤，COD值(化学需氧量) 已经降至了200以下。
