申请日2013.02.06
公开(公告)日2013.05.01
IPC分类号C02F9/14; C02F1/42; C02F1/469
摘要
本发明公开了一种含有胍盐的污水的处理系统，该污水主要来自安全气囊起爆药车间内加工的污水，以及医药、农药、染料及其他有机合成物中间体的生产。本系统主要包括污水预处理单元、污水处理单元和生化处理单元，其特征在于：所述污水处理单元包括除Cu2+单元、离子交换单元和电渗析单元。同时还公开了该处理系统的处理方法。本发明主要利用离子交换单元与电渗析单元的配合，将污水中的胍盐充分去除。本发明具有操作工艺简单，高效节能，运行成本低，实现全自动控制，提高污水站自动化管理水平，处理后的污水可以满足清洁和绿化的标准要求。
权利要求书
1.一种含有胍盐的污水的处理系统，包括污水预处理单元、污水处理单元 和生化处理单元，其特征在于：所述污水处理单元包括除Cu2+单元、离子交换 单元和电渗析单元;

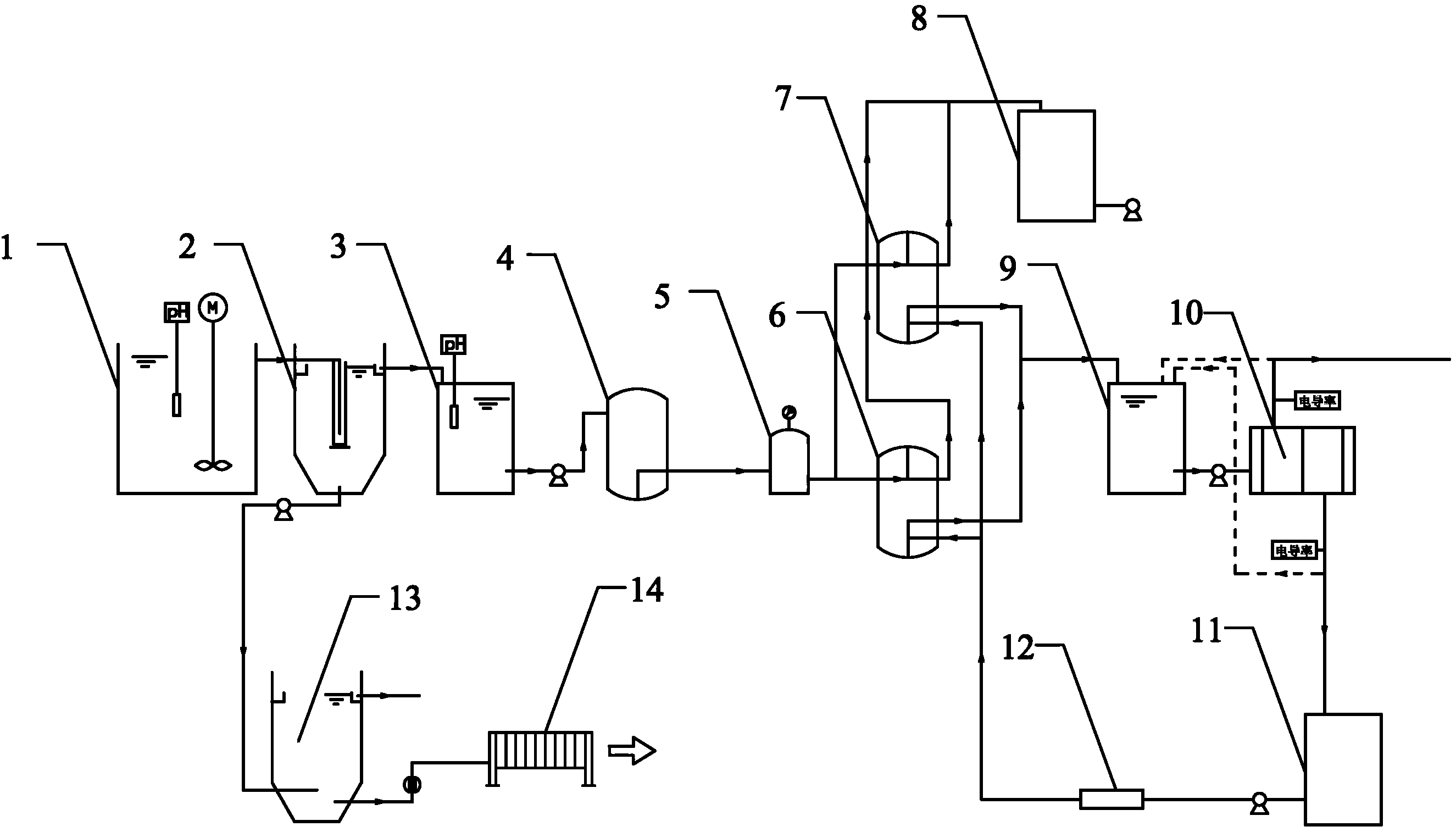

所述除Cu2+单元，包括与精密过滤器Ⅱ(22)连接的反应池(1)，与所述 反应池(1)的出液口端相连通的沉淀池(2)，所述沉淀池(2)的上部清液出 口端连接有中间储罐Ⅰ(3)，所述沉淀池(2)下部经泵连入污泥浓缩池(13)， 所述污泥浓缩池(13)经泵连入压滤机Ⅰ(14);所述中间储罐Ⅰ(3)的出液 口端经泵连入除铁锰器(4)的进液口端，所述除铁锰器(4)的出液口端连有 精密过滤器Ⅰ(5);
所述离子交换单元，包括分别与所述精密过滤器Ⅰ(5)的出液口端连接的 离子交换罐Ⅰ(6)和离子交换罐Ⅱ(7)，与所述离子交换罐Ⅰ(6)和所述离 子交换罐Ⅱ(7)的下部出液口端相连通的中间储罐Ⅱ(9)，与所述离子交换罐 Ⅰ(6)和所述离子交换罐Ⅱ(7)的上部出液口端相连通的脱附液储罐(8);
所述电渗析单元，包括与所述中间储罐Ⅱ(9)出液口端经泵连入的至少三 套电渗析装置(10)，所述电渗析装置(10)的浓缩水出口端与浓缩水储水罐(11) 相连通，所述浓缩水储水罐(11)经泵连入加热器(12)的进液口端，所述加 热器(12)的出液口端分别连入所述离子交换罐Ⅰ(6)和所述离子交换罐Ⅱ(7) 的下端进液口端，所述电渗析装置(10)的浓缩水出口端还与所述中间储罐Ⅱ (9)相连通。
2.根据权利要求1所述的一种含有胍盐的污水的处理系统，其特征在于： 所述污水预处理单元，来自转运桶(15)的污水倒入带栅格的污水收集池(16)， 经泵连入原水储罐(19)的进液口端，所述原水储罐(19)的进液口端还经泵 连入来自罐车(17)的污水;所述原水储罐(19)的上部清液出口端与压滤液 储池(21)的进液口端相连;所述原水储罐(19)的下部污泥沉积口端经泵连 入压滤机Ⅱ(20)，所述压滤机Ⅱ(20)的出液口端经泵连入所述压滤液储池(21) 的进液口端;所述压滤液储池(21)的出液口端经泵连入所述精密过滤器Ⅱ(22)。
3.根据权利要求1所述的一种含有胍盐的污水的处理系统，其特征在于： 所述生化处理单元，来自所述电渗析装置(10)的淡水出口端与厌氧池(23) 相连，所述厌氧池(23)的上部出液口端与缺/好氧池(25)相连，所述厌氧池 (23)和所述缺/好氧池(25)的下部污泥沉积口端连入污泥消化池(24);所述 缺/好氧池(25)经泵连入AC吸附罐(26)，所述AC吸附罐(26)还连有消毒 器(27);所述AC吸附罐(26)的出液口端连入清水池(28);所述缺/好氧池 (25)还连有风机(29)。
4.根据权利要求1至3中的任一项所述的含有胍盐的污水的处理系统，其 特征在于：所述反应池(1)、所述中间储罐Ⅰ(3)、所述厌氧池(23)和所述 缺/好氧池(25)中还设有PH仪;所述缺/好氧池(25)中还设有溶氧仪;所述 反应池(1)、所述厌氧池(23)和所述缺/好氧池(25)内还设有搅拌机;所述 电渗析装置(10)的浓缩水出口端和淡水出口端均连有电导率仪。
5.一种权利要求1所述的含有胍盐的污水的处理方法，包括污水预处理、 污水处理和生化处理，所述污水处理包括除Cu2+、离子交换和电渗析，其特征 在于：所述离子交换和所述电渗析包括如下步骤：
①经除Cu2+后的污水进入到离子交换罐Ⅰ(6)和离子交换罐Ⅱ(7)内与 树脂进行离子交换，所述树脂为与胍盐能发生吸附反应的树脂;
②经吸附反应后的污水进入到中间储罐Ⅱ(9)，再进入到至少三套电渗析 装置(10)中进行脱盐反应;
③脱盐反应后的一部分浓缩水进入到浓缩水储水罐(11)，再通过泵经过加 热器(12)进入到离子交换罐Ⅰ(6)和离子交换罐Ⅱ(7)内和树脂发生脱附 反应，使树脂恢复活性，经脱附反应后的脱附液进入到脱附液储罐(8);脱盐 反应后的另一部分超标浓缩水再回入到中间储罐Ⅱ(9)重复步骤②;
脱盐反应后的淡水进入到生化处理。
6.根据权利要求5所述的含有胍盐的污水的处理方法，其特征在于：所述 除Cu2+包括如下步骤：
①经污水预处理后的污水进入到反应池(1)内，加入OH-、PAM和PAC， 控制PH值在10-11，充分搅拌反应;
②反应后的污水进入沉淀池(2)，上部清液进入中间储罐Ⅰ(3);下部污 泥经泵连入污泥浓缩池(13)，在进入到压滤机Ⅰ(14)压滤;
③上部清液经中间储罐Ⅰ(3)进入到除铁锰器(4)在进入到精密过滤器 Ⅰ(5)内进行过滤。
7.根据权利要求5所述的含有胍盐的污水的处理方法，其特征在于：所述 污水预处理，是将来自转运桶(15)的污水倒入带栅格的污水收集池(16)和 来自罐车(17)的污水一同送入到原水储罐(19)中，原水储罐(19)的上部 清液流入到压滤液储池(21);原水储罐(19)的下部污泥经泵进入压滤机Ⅱ(20) 进行压滤，经压滤后的压滤液进入到压滤液储池(21)，经泵进入到精密过滤器 Ⅱ(22)中过滤后送入到反应池(1)中。
8.根据权利要求5所述的含有胍盐的污水的处理方法，其特征在于：所述 生化处理，是将来自所述电渗析装置(10)的淡水进入到厌氧池(23)中，再 进入到缺/好氧池(25)去除污染物;再经AC吸附罐(26)和消毒器(27)进 行进一步的吸附消毒处理后送入清水池(28)。
说明书
一种含有胍盐的污水的处理系统及其处理方法
技术领域
本发明涉及一种污水处理系统及其处理方法，具体地说是一种含有胍盐的 污水的处理系统及其处理方法。
背景技术
目前，来自安全气囊起爆药车间内加工的污水，主要含有有机铵盐类和含 铜离子类污染物。另外，胍盐污水还多来自于医药、农药、染料及其他有机合 成物中间体的生产中，如何高效节能的处理污水，使其处理后可满足清洁绿化 标准成为目前亟待解决的问题。
发明内容
根据上述提出的技术问题，而提供一种含有胍盐的污水的处理系统及其处 理方法。
本发明采用的技术手段如下：
一种含有胍盐的污水的处理系统，包括污水预处理单元、污水处理单元和 生化处理单元，其特征在于：所述污水处理单元包括除Cu2+单元、离子交换单 元和电渗析单元;
所述除Cu2+单元，包括与精密过滤器Ⅱ连接的反应池，与所述反应池的出 液口端相连通的沉淀池，所述沉淀池的上部清液出口端连接有中间储罐Ⅰ，所 述沉淀池下部经泵连入污泥浓缩池，所述污泥浓缩池经泵连入压滤机Ⅰ;所述 中间储罐Ⅰ的出液口端经泵连入除铁锰器的进液口端，所述除铁锰器的出液口 端连有精密过滤器Ⅰ;
所述离子交换单元，包括分别与所述精密过滤器Ⅰ的出液口端连接的离子 交换罐Ⅰ和离子交换罐Ⅱ，与所述离子交换罐Ⅰ和所述离子交换罐Ⅱ的下部出 液口端相连通的中间储罐Ⅱ，与所述离子交换罐Ⅰ和所述离子交换罐Ⅱ的上部 出液口端相连通的脱附液储罐;
所述电渗析单元，包括与所述中间储罐Ⅱ出液口端经泵连入的至少三套电 渗析装置，所述电渗析装置的浓缩水出口端与浓缩水储水罐相连通，所述浓缩 水储水罐经泵连入加热器的进液口端，所述加热器的出液口端分别连入所述离 子交换罐Ⅰ和所述离子交换罐Ⅱ的下端进液口端，所述电渗析装置的浓缩水出 口端还与所述中间储罐Ⅱ相连通。
进一步地，所述污水预处理单元，来自转运桶的污水倒入带栅格的污水收 集池，经泵连入原水储罐的进液口端，所述原水储罐的进液口端还经泵连入来 自罐车的污水;所述原水储罐的上部清液出口端与压滤液储池的进液口端相连; 所述原水储罐的下部污泥沉积口端经泵连入压滤机Ⅱ，所述压滤机Ⅱ的出液口 端经泵连入所述压滤液储池的进液口端;所述压滤液储池的出液口端经泵连入 所述精密过滤器Ⅱ。
进一步地，所述生化处理单元，来自所述电渗析装置的淡水出口端与厌氧 池相连，所述厌氧池的上部出液口端与缺/好氧池相连，所述厌氧池和所述缺/好 氧池的下部污泥沉积口端连入污泥消化池;所述缺/好氧池经泵连入AC吸附罐， 所述AC吸附罐还连有消毒器;所述AC吸附罐的出液口端连入清水池;所述缺 /好氧池还连有风机。
进一步地，所述反应池、所述中间储罐Ⅰ、所述厌氧池和所述缺/好氧池中 还设有PH仪;所述缺/好氧池中还设有溶氧仪;所述反应池、所述厌氧池和所 述缺/好氧池内还设有搅拌机;所述电渗析装置的浓缩水出口端和淡水出口端均 连有电导率仪。
本发明还公开了上述含有胍盐的污水的处理方法，包括污水预处理、污水 处理和生化处理，所述污水处理包括除Cu2+、离子交换和电渗析，其特征在于： 所述离子交换和所述电渗析包括如下步骤：
①经除Cu2+后的污水进入到离子交换罐Ⅰ和离子交换罐Ⅱ内与树脂进行离 子交换，所述树脂为与胍盐能发生吸附反应的树脂;
②经吸附反应后的污水进入到中间储罐Ⅱ，再进入到至少三套电渗析装置 中进行脱盐反应;
③脱盐反应后的一部分浓缩水进入到浓缩水储水罐，再通过泵经过加热器 进入到离子交换罐Ⅰ和离子交换罐Ⅱ内和树脂发生脱附反应，使树脂恢复活性， 经脱附反应后的脱附液进入到脱附液储罐;脱盐反应后的另一部分超标浓缩水 再回入到中间储罐Ⅱ重复步骤②;
脱盐反应后的淡水进入到生化处理。
进一步地，所述除Cu2+包括如下步骤：
①经污水预处理后的污水进入到反应池内，加入OH-、PAM和PAC，控制 PH值在10-11，充分搅拌反应;
②反应后的污水进入沉淀池，上部清液进入中间储罐Ⅰ;下部污泥经泵连 入污泥浓缩池，在进入到压滤机Ⅰ压滤;
③上部清液经中间储罐Ⅰ进入到除铁锰器在进入到精密过滤器Ⅰ内进行过 滤。
进一步地，所述污水预处理，是将来自转运桶的污水倒入带栅格的污水收 集池和来自罐车的污水一同送入到原水储罐中，原水储罐的上部清液流入到压 滤液储池;原水储罐的下部污泥经泵进入压滤机Ⅱ进行压滤，经压滤后的压滤 液进入到压滤液储池，经泵进入到精密过滤器Ⅱ中过滤后送入到反应池中。
进一步地，所述生化处理，是将来自所述电渗析装置的淡水进入到厌氧池 中，再进入到缺/好氧池去除污染物;再经AC吸附罐和消毒器进行进一步的吸 附消毒处理后送入清水池。
本发明所提供的含有胍盐的污水处理系统和处理方法，所指的胍盐为硝酸 胍、碳酸胍、盐酸胍等等，而本发明也可处理不仅仅局限于含胍盐的污水，也 可处理含有有机铵盐类的污水，如三乙胺盐盐酸、氯化钾胺等等。
本发明具有以下优点：
1、技术先进，运行可靠，操作管理简单，使先进性与可靠性有机地结合起 来;
2、高效节能的治理工艺，极大地降低工程运行费用;
3、有效控制工艺造价;
4、采取全自动控制，提高污水站自动化管理水平，减少人工劳动强度;
5、处理后水可满足清洁和绿化标准要求，实现了零排放;
6、自动化程度高。
