申请日2011.03.07
公开(公告)日2011.12.14
IPC分类号C02F9/14
摘要
本实用新型公开了一种脱氮除磷废水处理达标排放集成设备，包括依次通过管路相连的竖流沉淀池、活性滤料生物滤池、生物脱氮滤池和除磷滤池，所述生物脱氮滤池包括池体，池体底部设置有进水管和与进水管相连通的布水反冲器，所述布水反冲器上方为滤料层，所述滤料层上方为设置有出水管，滤料层中散布有微生物。本实用新型的有益效果是：本实用新型有效解决了微污染水氨、氮含量降解难度大的问题，去除率可达到95%以上，处理后的出水可以达到并优于地表水环境质量III类水体标准，而且可用于各类污水治理工程当中，投入少，效率高，对于缓解我国水体富营养化问题具有巨大的社会意义。
翻译权利要求书
1.一种脱氮除磷废水处理达标排放集成设备，其特征在于：包括依次通过管路相连的竖流沉淀池、活性滤料生物滤池、生物脱氮滤池和除磷滤池，所述生物脱氮滤池包括池体，池体底部设置有进水管和与进水管相连通的布水反冲器，所述布水反冲器上方为滤料层，所述滤料层上方为设置有出水管。
2.根据权利要求1所述脱氮除磷废水处理达标排放集成设备，其特征在于：所述除磷滤池内设置有上下两层滤料层，所述两层滤料层的滤料粒径不同。
3.根据权利要求1所述脱氮除磷废水处理达标排放集成设备，其特征在于：所述生物脱氮滤池内滤料层的滤料粒径为3~5mm。
说明书
脱氮除磷废水处理达标排放集成设备
技术领域
本实用新型涉及一种废水处理设备，特别涉及一种脱氮除磷废水处理达标排放集成设备。
背景技术
目前我国建设的污水治理工程普遍只考虑有机污染指标的去除效果，以有机污染指标CODMn和BOD5去除效果作为水质处理效果的评主要价指标，对于氮、磷等物质的处理略显不足，这也是造成多数水源水体富营养化情况严重的原因之一。部分城市甚至供水水源都受到不同程度的污染。
我国水质污染主要表现在富营养化和藻类繁生现象，其实质是耗氧有机物及氮、磷化合物的生态环境效应。它们已成为我国环境保护的热点甚至十分棘手的控制治理问题。
对于微污染水的治理，目前国内多采用的处理工艺为氧化沟、A2/O、A/O等技术，普遍存在占地面积大，处理效率低等问题，无法有效去除氨氮。对于微污染水的治理，人们虽然给予高度重视，并投入大量财力，却没有一种投资小，处理效率高的工艺能够解决这一问题。
发明内容
为解决以上技术上的不足，本实用新型提供了一种脱氮除磷废水处理达标排放集成设备，它能有效去除废水中的氮和磷，投入小，处理效率高。
本实用新型是通过以下措施实现的：

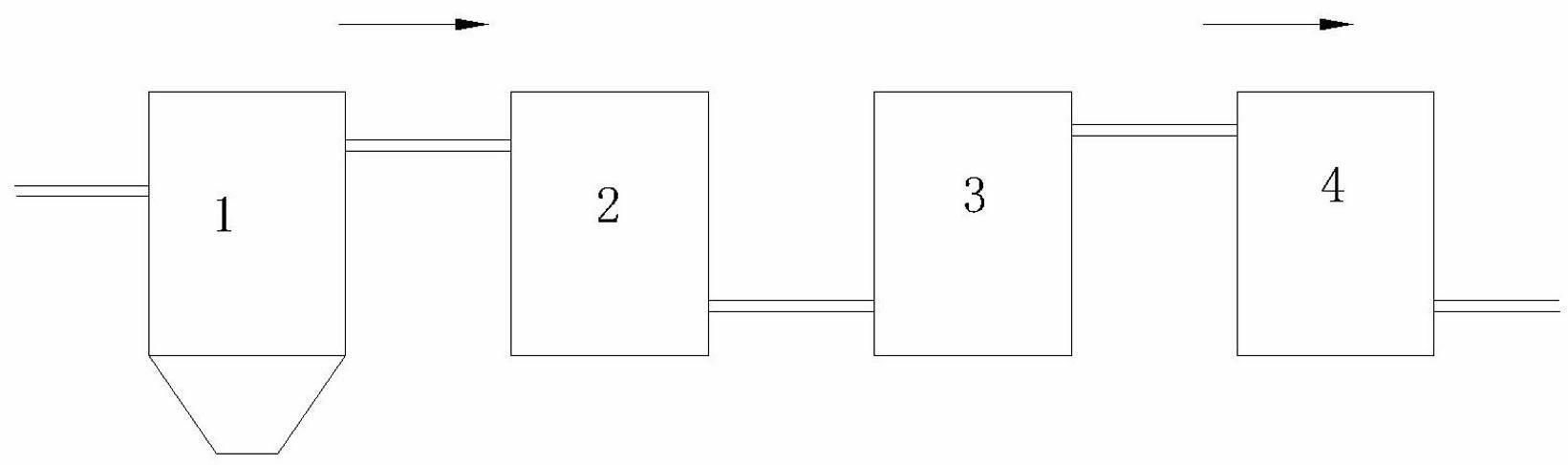

本实用新型的一种脱氮除磷废水处理达标排放集成设备，包括依次通过管路相连的竖流沉淀池、活性滤料生物滤池、生物脱氮滤池和除磷滤池，所述生物脱氮滤池包括池体，池体底部设置有进水管和与进水管相连通的布水反冲器，所述布水反冲器上方为滤料层，所述滤料层上方为设置有出水管，滤料层中散布有微生物。
优选的，上述除磷滤池内设置有上下两层滤料层，所述两层滤料层的滤料粒径不同。
优选的，上述生物脱氮滤池内滤料层的滤料粒径为3~5mm。
本实用新型的有益效果是：本实用新型有效解决了微污染水氨、氮含量降解难度大的问题，去除率可达到95%以上，处理后的出水可以达到并优于地表水环境质量III类水体标准，而且可用于各类污水治理工程当中，投入少，效率高，对于缓解我国水体富营养化问题具有巨大的社会意义。
