申请日2018.04.17
公开(公告)日2018.12.07
IPC分类号C02F9/04
摘要
本实用新型公开了一种废水处理装置，它包括本体，所述本体包括酸液进口、碱液进口、变频电机和底座。所述本体顶部分别设置有酸液进口和碱液进口;所述本体内部顶端位置设置有预处理室;所述预处理室中间位置设置有隔板;且所述隔板底部设置有过滤层;所述过滤层底部通过多个导流板分别和酸液发生器以及碱液发生器相连接;所述酸液发生器以及碱液发生器通过导管和催化反应室相连接;所述酸液发生器和催化反应室之间所设置的导管和本体外部设置的pH值检测仪相连接;所述本体底部通过多个回流管和预处理室相连接;所述本体底部设置有多个出液口。本实用新型具有结构设计合理、净化效果好和使用方便等优点。
权利要求书
1.一种废水处理装置，它包括本体，所述本体包括酸液进口、碱液进口、变频电机和底座，其特征在于：所述本体顶部分别设置有酸液进口和碱液进口;所述本体内部顶端位置设置有预处理室;所述预处理室中间位置设置有隔板;且所述隔板底部设置有过滤层;所述过滤层底部通过多个导流板分别和酸液发生器以及碱液发生器相连接;所述酸液发生器以及碱液发生器通过导管和催化反应室相连接;所述酸液发生器和催化反应室之间所设置的导管和本体外部设置的pH值检测仪相连接;所述碱液发生器和催化反应室之间所设置的导管和本体外部设置的pH值检测仪相连接;所述催化反应室内部设置有多个栅网;所述酸液发生器通过连接件和本体相固定;所述本体内部设置一层加热层;所述本体底部设置有底座;所述本体和底座之间设置有变频电机;所述变频电机输出部分延伸至本体内部且连接有多个刮料板;所述本体底部通过多个回流管和预处理室相连接;所述本体底部设置有多个出液口。
2.根据权利要求1所述的一种废水处理装置，其特征在于：所述加热层内部设置有多个加热管。
3.根据权利要求1所述的一种废水处理装置，其特征在于：所述回流管表面设置有回流泵。
4.根据权利要求1所述的一种废水处理装置，其特征在于：所述碱液发生器以及碱液发生器和催化反应室之间连接的导管表面设置有阀门。
5.根据权利要求1所述的一种废水处理装置，其特征在于：所述碱液发生器通过连接件和本体相固定，且为可拆卸结构。
6.根据权利要求1所述的一种废水处理装置，其特征在于：所述本体顶部设置有电源箱。
7.根据权利要求1所述的一种废水处理装置，其特征在于：所述过滤层为活性炭填充而成。
8.根据权利要求1所述的一种废水处理装置，其特征在于：所述本体表面设置有检修门。
说明书
一种废水处理装置
技术领域
本实用新型涉及一种废水处理装置，尤其涉及一种废水处理装置。
背景技术
目前，随着科技的进步，工业等领域也都在快速发展，而在工业的加工生产中，往往会产生大量的工业废水，这些废水中往往包含各种有害物质，或酸性或碱性，如果未经处理直接排放至大自然中，则会造成环境的破坏，因此人们需要通过废水处理装置对废水进行处理，使其能够达到排放的标准，现有的废水处理装置只能针对酸性或碱性污水单独进行处理，不能够同时对碱性或酸性污水进行处理，且处理效率不高，不利于企业的加工生产。
实用新型内容
为了克服上述现有技术的缺陷，本实用新型的目的是提供一种废水处理装置。

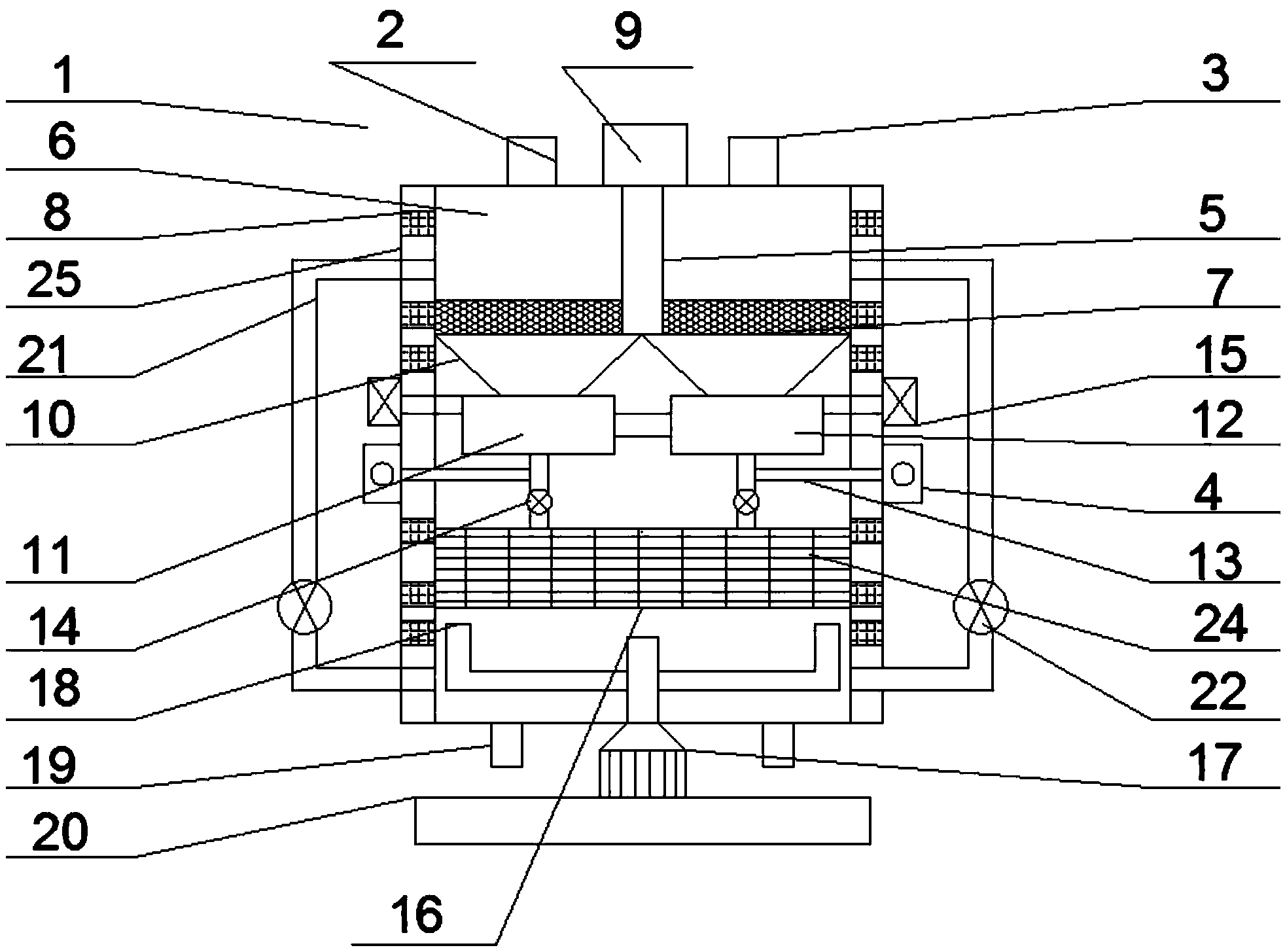

本实用新型是采取以下技术方案来实现的：一种废水处理装置，它包括本体，所述本体包括酸液进口、碱液进口、变频电机和底座，所述本体顶部分别设置有酸液进口和碱液进口;所述本体内部顶端位置设置有预处理室;所述预处理室中间位置设置有隔板;且所述隔板底部设置有过滤层;所述过滤层底部通过多个导流板分别和酸液发生器以及碱液发生器相连接;所述酸液发生器以及碱液发生器通过导管和催化反应室相连接;所述酸液发生器和催化反应室之间所设置的导管和本体外部设置的pH值检测仪相连接;所述碱液发生器和催化反应室之间所设置的导管和本体外部设置的pH值检测仪相连接;所述催化反应室内部设置有多个栅网;所述酸液发生器通过连接件和本体相固定;所述本体内部设置一层加热层;所述本体底部设置有底座;所述本体和底座之间设置有变频电机;所述变频电机输出部分延伸至本体内部且连接有多个刮料板;所述本体底部通过多个回流管和预处理室相连接;所述本体底部设置有多个出液口。
上述的一种废水处理装置，所述加热层内部设置有多个加热管。
上述的一种废水处理装置，所述回流管表面设置有回流泵。
上述的一种废水处理装置，所述碱液发生器以及碱液发生器和催化反应室之间连接的导管表面设置有阀门。
上述的一种废水处理装置，所述碱液发生器通过连接件和本体相固定，且为可拆卸结构。
上述的一种废水处理装置，所述本体顶部设置有电源箱。
上述的一种废水处理装置，所述过滤层为活性炭填充而成。
上述的一种废水处理装置，所述本体表面设置有检修门。
综上所述本实用新型具有以下有益效果：本实用新型具有结构设计合理、净化效果好和使用方便等优点，所述本体内部设置的酸液发生器以及碱液发生器可以同时对酸性和碱性污水同时进行处理，不会发生交叉污染的情况，且进一步提高了酸性污水以及碱性污水的处理效率，方便了工作人员的操作，提高了工作效率。
