申请日2018.09.07
公开(公告)日2019.01.01
IPC分类号F04D7/04; F04D13/06; F04D29/06; F04D29/22; F04D29/42; F04D29/66
摘要
本发明涉及污水泵技术领域，且公开了一种环保工程用污水泵，包括驱动电机、接线盒、泵体、提升装置与粉碎刀片，所述驱动电机的内部安装有转子、轴组件、定子、轴承件与吸音装置，所述接线盒的上端外表面固定安装有电源接线、吊环与注油管，所述接线盒的内部固定安装有淋油装置，所述泵体的下端外表面固定安装有进水管，所述泵体的内部固定安装有机轴与叶轮，所述粉碎刀片与叶轮之间设有螺栓。该环保工程用污水泵，通过淋油装置和注油管的配合，可以将润滑油注入到储油腔中，并在淋油管内的浮球下降时将润滑油导入到淋油管中，利用淋油管将润滑油注入到轴配件上，对轴配件起到润滑作用，提高了污水泵的工作效率。
权利要求书

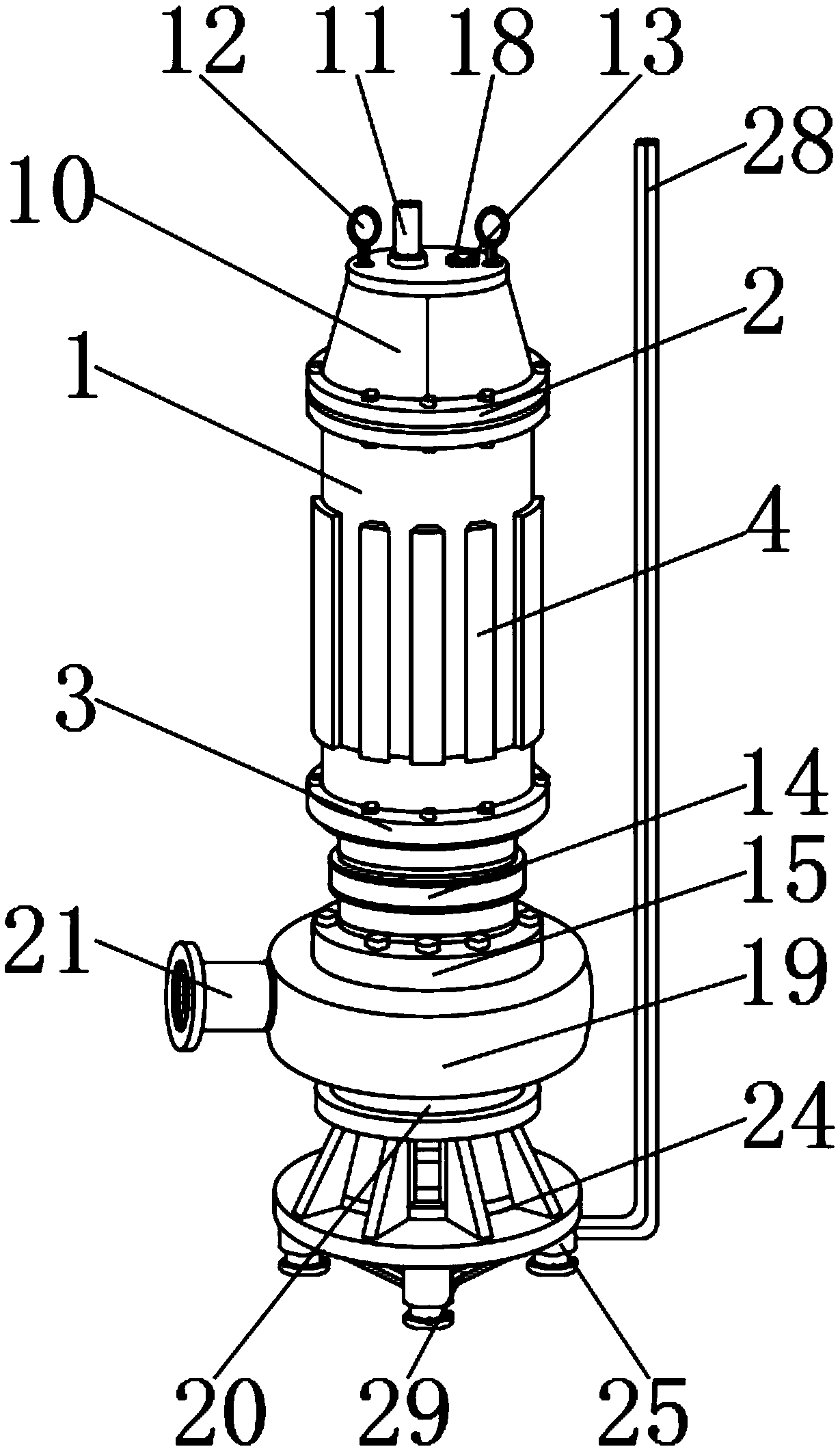

1.一种环保工程用污水泵，包括驱动电机(1)、接线盒(10)、泵体(19)、提升装置(25)与粉碎刀片(26)，其特征在于：所述驱动电机(1)的上端外表面固定安装有一号法兰盘(2)，且驱动电机(1)的下端外表面固定安装有二号法兰盘(3)，所述驱动电机(1)的内部安装有转子(5)、轴组件(6)、定子(7)、轴承件(8)与吸音装置(9)，所述轴组件(6)贯穿安装在转子(5)的中部，且定子(7)固定安装在转子(5)的一侧，所述轴承件(8)固定安装在轴组件(6)的上端外表面，且吸音装置(9)固定安装在轴承件(8)的一侧，所述接线盒(10)固定安装在一号法兰盘(2)的上端外表面，且接线盒(10)的上端外表面固定安装有电源接线(11)、吊环(12)与注油管(13)，所述吊环(12)固定安装在电源接线(11)的一侧，且注油管(13)固定安装在电源接线(11)的另一侧，所述二号法兰盘(3)的下端外表面固定安装有联轴器(14)，且联轴器(14)的下端外表面固定安装有三号法兰盘(15)，所述吸音装置(9)的下端外表面固定安装有集音罩(16)，所述接线盒(10)的内部固定安装有淋油装置(17)，所述泵体(19)通过三号法兰盘(15)与联轴器(14)固定连接，且泵体(19)的下端外表面固定安装有进水管(20)，所述泵体(19)的一侧外表面固定安装有排水管(21)，所述泵体(19)的内部固定安装有机轴(22)与叶轮(23)，且叶轮(23)固定安装在机轴(22)的外表面，所述进水管(20)的下端外表面固定安装有底盘(24)，且提升装置(25)固定安装在底盘(24)的下端外表面，所述粉碎刀片(26)与叶轮(23)之间设有螺栓(27)，且粉碎刀片(26)通过螺栓(27)与叶轮(23)固定连接，所述提升装置(25)的一侧外表面固定安装有导压管(28)，且提升装置(25)的另一侧外表面固定安装有输压管(29)。
2.根据权利要求1所述的一种环保工程用污水 泵，其特征在于：所述驱动电机(1)的中部外表面固定安装有散热翅(4)，且散热翅(4)等间距分布在驱动电机(1)的中部外表面，所述散热翅(4)的数量为若干组。
3.根据权利要求1所述的一种环保工程用污水泵，其特征在于：所述吸音装置(9)包括消音风槽(91)，所述消音风槽(91)的中部固定安装有吸音板(92)，且吸音板(92)与消音风槽(91)的数量均为三组。
4.根据权利要求1所述的一种环保工程用污水泵，其特征在于：所述吊环(12)由限位柱与挂环组成，且吊环(12)的数量为两组。
5.根据权利要求1所述的一种环保工程用污水泵，其特征在于：所述注油管(13)的上端外表面活动安装有密封塞(18)，所述密封塞(18)的上部外直径值大于注油管(13)的外直径值，且密封塞(18)的下部外直径值等于注油管(13)的内直径值。
6.根据权利要求1所述的一种环保工程用污水泵，其特征在于：所述淋油装置(17)包括储油腔(171)、导油管(172)、注油孔(173)与淋油管(174)，所述导油管(172)固定安装在储油腔(171)的上端外表面，且注油孔(173)固定安装在储油腔(171)的下端外表面，所述淋油管(174)的内部活动安装有浮球(175)。
7.根据权利要求1所述的一种环保工程用污水泵，其特征在于：所述提升装置(25)包括液压缸(251)、液压杆(252)、输压口(253)与进压口(254)，所述液压杆(252)活动安装在液压缸(251)的中部，所述输压口(253)固定安装在液压缸(251)的一侧外表面，且进压口(254)固定安装在液压缸(251)的另一侧外表面，所述液压杆(252)的下端外表面固定安装有连接件(255)，且液压杆(252)的一侧活动安装有螺柱(256)。
8.根据权利要求1所述的一种环保工程用污水泵，其特征在于：所述粉碎刀片(26)与叶轮(23)的倾斜角度为四十五度，且粉碎刀片(26)的数量为若干组。
9.根据权利要求1所述的一种环保工程用污水泵，其特征在于：所述导压管(28)与输压管(29)的直径值相等，且导压管(28)的结构形状为L形。
说明书
一种环保工程用污水泵
技术领域
本发明涉及污水泵技术领域，具体为一种环保工程用污水泵。
背景技术
污水泵属于离心杂质泵的一种，具有液下污水泵、管道污水泵、潜水污水泵、立式污水泵和自吸污水泵等多种形式，叶轮和压水室是污水泵的两大核心部件，其性能的优劣代表了污水泵性能的优劣。
污水泵的主要作用便是输送生活中产生的污水，防止产生的污水淤积而污染空气，保证污水的正常排放。
污水泵在工作时需要对泵内的轴配件注入润滑油，防止轴配件之间的摩擦力增大而影响污水泵的工作效率，并且污水泵在工作时会产生噪音，但是传统的污水泵无法及时的向工作的轴配件注入润滑油，污水泵的使用寿命低，为此我们提出一种环保工程用污水泵。
发明内容
(一)解决的技术问题
针对现有技术的不足，本发明提供了一种环保工程用污水泵，能够将润滑油注入到储油腔中，并在淋油管内的浮球下降时将润滑油导入到淋油管中，利用淋油管将润滑油注入到轴配件上，对轴配件起到润滑作用，提高污水泵的工作效率，解决了传统污水泵无法快速注入润滑油，污水泵轴配件使用寿命低的问题。
(二)技术方案
为实现上述污水泵能够将润滑油注入到储油腔中，并在淋油管内的浮球下降时将润滑油导入到淋油管中，利用淋油管将润滑油注入到轴配件上，对轴配件起到润滑作用，提高污水泵的工作效率，本发明提供如下技术方案：一种环保工程用污水泵，包括驱动电机、接线盒、泵体、提升装置与粉碎刀片，所述驱动电机的上端外表面固定安装有一号法兰盘，且驱动电机的下端外表面固定安装有二号法兰盘，所述驱动电机的内部安装有转子、轴组件、定子、轴承件与吸音装置，所述轴组件贯穿安装在转子的中部，且定子固定安装在转子的一侧，所述轴承件固定安装在轴组件的上端外表面，且吸音装置固定安装在轴承件的一侧，所述接线盒固定安装在一号法兰盘的上端外表面，且接线盒的上端外表面固定安装有电源接线、吊环与注油管，所述吊环固定安装在电源接线的一侧，且注油管固定安装在电源接线的另一侧，所述二号法兰盘的下端外表面固定安装有联轴器，且联轴器的下端外表面固定安装有三号法兰盘，所述吸音装置的下端外表面固定安装有集音罩，所述接线盒的内部固定安装有淋油装置，所述泵体通过三号法兰盘与联轴器固定连接，且泵体的下端外表面固定安装有进水管，所述泵体的一侧外表面固定安装有排水管，所述泵体的内部固定安装有机轴与叶轮，且叶轮固定安装在机轴的外表面，所述进水管的下端外表面固定安装有底盘，且提升装置固定安装在底盘的下端外表面，所述粉碎刀片与叶轮之间设有螺栓，且粉碎刀片通过螺栓与叶轮固定连接，所述提升装置的一侧外表面固定安装有导压管，且提升装置的另一侧外表面固定安装有输压管。
优选的，所述驱动电机的中部外表面固定安装有散热翅，且散热翅等间距分布在驱动电机的中部外表面，所述散热翅的数量为若干组。
优选的，所述吸音装置包括消音风槽，所述消音风槽的中部固定安装有吸音板，且吸音板与消音风槽的数量均为三组。
优选的，所述吊环由限位柱与挂环组成，且吊环的数量为两组。
优选的，所述注油管的上端外表面活动安装有密封塞，所述密封塞的上部外直径值大于注油管的外直径值，且密封塞的下部外直径值等于注油管的内直径值。
优选的，所述淋油装置包括储油腔、导油管、注油孔与淋油管，所述导油管固定安装在储油腔的上端外表面，且注油孔固定安装在储油腔的下端外表面，所述淋油管的内部活动安装有浮球。
优选的，所述提升装置包括液压缸、液压杆、输压口与进压口，所述液压杆活动安装在液压缸的中部，所述输压口固定安装在液压缸的一侧外表面，且进压口固定安装在液压缸的另一侧外表面，所述液压杆的下端外表面固定安装有连接件，且液压杆的一侧活动安装有螺柱。
优选的，所述粉碎刀片与叶轮的倾斜角度为四十五度，且粉碎刀片的数量为若干组。
优选的，所述导压管与输压管的直径值相等，且导压管的结构形状为L形。
(三)有益效果
与现有技术相比，本发明提供了一种环保工程用污水泵，具备以下有益效果：
1、该环保工程用污水泵，通过吸音装置和集音罩的配合，能够将噪音集中导入到吸音装置中，利用消音风槽中部嵌合的吸音板对导入的噪音进行吸收消除，提高了污水泵工作时的降噪性能。
2、该环保工程用污水泵，通过淋油装置和注油管的配合，可以将润滑油注入到储油腔中，并在淋油管内的浮球下降时将润滑油导入到淋油管中，利用淋油管将润滑油注入到轴配件上，对轴配件起到润滑作用，提高了污水泵的工作效率。
3、该环保工程用污水泵，通过粉碎刀片和螺栓的配合，能够利用叶轮产生的离心力作用对污水中的悬浮物进行粉碎处理，防止污水中的悬浮物堵塞水管，保证了污水泵运行的正常性。
4、该环保工程用污水泵，通过提升装置和导压管的配合，能够方便操作人员提升污水泵的吸水面，提高污水泵的吸水效率而间接提高污水泵的排水效率，改善了污水泵的使用效果。
