申请日2018.09.07
公开(公告)日2018.12.28
IPC分类号C02F3/30
摘要
本发明涉及一种立式密闭型EHBR污水处理装置及方法，涉及水处理技术领域，其目的是为了解决处理量小、处理出水水质标准要求高、处理装置需要密闭、空间小等的废水净化装置及处理方法。本发明采用强化耦合生物膜反应器(EHBR)技术，选用立式密闭型EHBR污水处理装置，调整装置的工况条件，实现同一装置能够存在厌氧/缺氧/好氧微生物，处理效果好、运行稳定，并且装置系统占地面积小、移动方便、易于维修等问题。
权利要求书

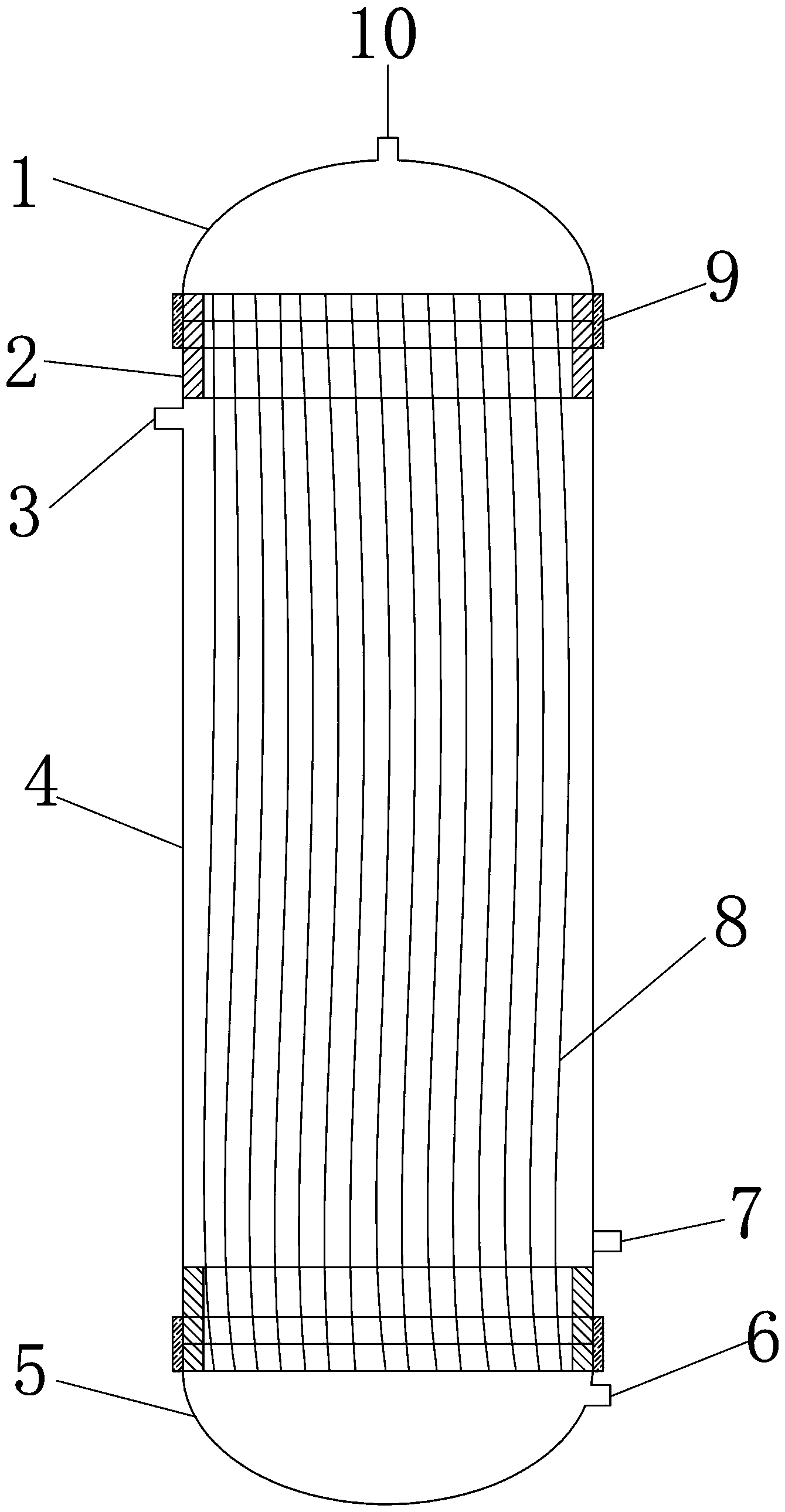

1.一种立式封闭型EHBR污水处理装置，包括上端帽(1)、封头(2)、出水口(3)、外壳(4)、下端帽(5)、进气口(6)、进水口(7)、EHBR中空纤维膜(8)、端帽与封头连接处(9)和出气口(10)，其特征在于：所述EHBR中空纤维膜(8)安装于外壳(4)内部并通过上下封头(2)固定和密封于外壳(4)内，外壳(4)上下两侧靠近封头(2)内侧处设有污水出水口(3)和进水口(7)，外壳(4)两端通过端帽与封头连接处(9)分别与上端帽(1)和下端帽(5)连接，下端帽(5)和上端帽(1)上分别设有进气口(6)和出气口(10)。
2.根据权利要求1所述的立式封闭型EHBR污水处理装置，其特征在于：所述EHBR中空纤维膜(8)为具有良好透氧性能、生物亲和性能和较高强度的无泡曝气中空纤维膜。
3.根据权利要求1所述的立式封闭型EHBR污水处理装置，其特征在于：所述外壳(4)为圆形柱体和其它形状的柱体，外壳(4)可为透明体材质和其它具有较好强度及耐腐蚀性的材质。
4.一种采用权利要求1所述的立式封闭型EHBR污水处理装置的方法，其特征在于：包括如下：
(1)本立式封闭型EHBR污水处理装置在进行有效污水处理之前，需要在EHBR中空纤维膜(8)外表面进行生物膜培养，通常采用污泥挂膜法;
(2)本立式封闭型EHBR污水处理装置运行过程中，污水从进水口(7)进入，流经EHBR中空纤维膜(8)外表面的生物膜，经生物膜净化后的污水 从出水口(3)排出;气体(包括空气和氧气)通过进气口(6)进入EHBR中空纤维膜(8)的内腔，其中的氧气透过EHBR中空纤维膜(8)为生长在其外表面上的微生物膜提供氧气， 在EHBR中空纤维膜(8)内未被利用的气体从出气口(10)排出，在装置运行过程中进气口(6)和出气口(10)可以互换使用。
说明书
一种立式密闭型EHBR污水处理装置及方法
技术领域
本发明属于水处理技术领域，涉及一种立式密闭型EHBR污水处理装置及方法。
背景技术
随着我国经济快速发展、城镇化和工业化进程推进，大量中小型企业涌现，部分中小型用在水量低，产生的废水污染物含量高，不能循环使用和城市污水处理厂外网接收，直接排放危害人类的健康和安全。如高新技术企业工艺车间产生的污水或密闭空间产生的空气冷凝水等，此类污水的特点是废水量小、处理出水水质标准要求高、处理装置需要密闭处理。
目前常用的密闭污水处理设施主要为一体化处理设备，常规工艺采用接触氧化法或A2O工艺，处理设备相对占地较大，冬季需要有保温措施，尤其地埋式一体化设备不利于维修，设备出现故障后，不方便检修与更换。
发明内容
本发明是为了解决常规一体化处理设备存在的不足，调整装置内工况条件，同一装置能够存在厌氧/缺氧/好氧系统，实现对处理量小、处理出水水质标准要求高、处理装置需要密闭处理的污水处理，并且装置系统占地面积小、移动方便、易于维修等问题。
本发明是通过以下技术方案来实现。
一种立式密闭型EHBR污水处理装置，其包括上端帽、封头、出水口、外壳、下端帽、进气口、进水口、EHBR中空纤维膜、端帽与封头连接处和出气口，所述EHBR中空纤维膜安装于外壳内部并通过上下封头固定和密封于外壳内，外壳上下两侧靠近封头内侧处设有污水出水口和进水口，外壳两端通过端帽与封头连接处分别与上端帽和下端帽连接，下端帽和上端帽上分别设有进气口和出气口。
进一步地，所述EHBR中空纤维膜为具有良好透氧性能、生物亲和性能和较高强度的无泡曝气中空纤维膜。
进一步地，所述外壳为圆形柱体和其它形状的柱体，外壳可为透明体材质和其它具有较好强度及耐腐蚀性的材质。
一种立式密闭型EHBR污水处理装置的处理方法，其包括如下：
(1)本立式封闭型EHBR污水处理装置在进行有效污水处理之前，需要在EHBR中空纤维膜外表面进行生物膜培养，通常采用污泥挂膜法;
(2)本立式封闭型EHBR污水处理装置运行过程中，污水从进水口进入，流经EHBR中空纤维膜外表面的生物膜，经生物膜净化后的污水从出水口排出;气体(包括空气和氧气)通过进气口进入EHBR中空纤维膜的内腔，其中的氧气透过EHBR中空纤维膜为生长在其外表面上的微生物膜提供氧气，在EHBR中空纤维膜内未被利用的气体从出气口排出，在装置运行过程中进气口和出气口可以互换使用。
本发明的立式密闭型EHBR污水处理装置可以根据现场条件灵活调整布置、造价低、操作简单、占地小、产泥量少、便于维修，且具有废水处理效果好、运行稳定、运行费用低等优势。
