申请日2018.09.07
公开(公告)日2018.12.28
IPC分类号C02F1/00
摘要
本发明公开了一种污水处理用化学药剂添加装置，包括污水管，污水管的底部内壁固定连接有安装块，安装块的侧壁设有转轴，转轴的一端贯穿安装板的侧壁并固定连接有涡轮叶片，转轴的另一端固定连接有L型连接杆，污水管的顶部侧壁连通有连接管，连接管内部活动套接有活塞，活塞的侧壁开设有多个通孔，多个通孔内均固定连接有单向出液阀，活塞的下表面固定连接有连接杆，连接杆的下端通过连接轴转动连接有传动杆。本发明操作方便，能够实现在污水管内将化学药剂与污水进行混合，使药剂的药效能够充分发挥，且提高了处理污水的效果，同时能够实现根据水流的速度增加或是减少药剂的加入量。
权利要求书

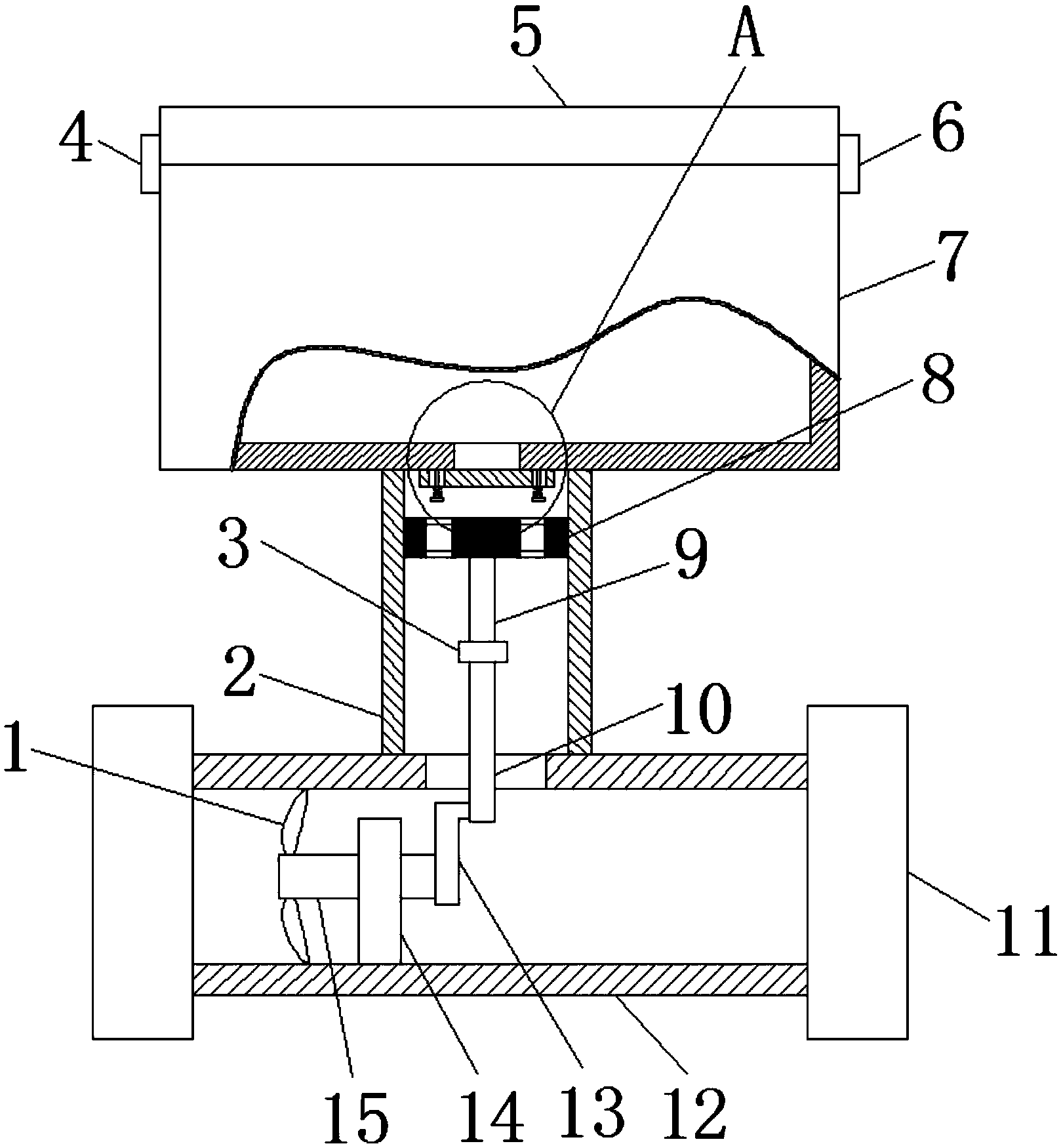

1.一种污水处理用化学药剂添加装置，包括污水管(12)，其特征在于，所述污水管(12)的底部内壁固定连接有安装块(14)，所述安装块(14)的侧壁设有转轴(15)，所述转轴(15)的一端贯穿安装板(14)的侧壁并固定连接有涡轮叶片(1)，所述转轴(15)的另一端固定连接有L型连接杆(13)，所述污水管(12)的顶部侧壁连通有连接管(2)，所述连接管(2)内部活动套接有活塞(8)，所述活塞(8)的侧壁开设有多个通孔，多个所述通孔内均固定连接有单向出液阀，所述活塞(8)的下表面固定连接有连接杆(9)，所述连接杆(9)的下端通过连接轴(3)转动连接有传动杆(10)，所述传动杆(10)的下端延伸至污水管的内部与L型连接杆(13)的水平部转动连接，所述连接管(2)的上端连通有储料箱(7)，所述储料箱(7)的底部设有出料口，所述储料箱(7)的底部固定连接有两个相对应的T型导向杆(18)，两个所述T型导向杆(18)共同滑动连接有挡板(17)，所述T型导向杆(18)的杆壁上活动套接有弹簧(19)，所述弹簧(19)的一端与T型导向杆(18)的水平部固定连接，所述弹簧(19)的另一端与挡板(17)固定连接，所述挡板(17)位于出料口的下方。
2.根据权利要求1所述的一种污水处理用化学药剂添加装置，其特征在于，所述储料箱(7)的上端设有开口，所述储料箱(7)的开口处通过铰链(4)铰接有盖板(5)，所述盖板(5)远离铰链(4)的一侧侧壁通过锁扣(6)与储料箱(7)紧固连接。
3.根据权利要求1所述的一种污水处理用化学药剂添加装置，其特征在于，所述挡板(17)的上端侧壁固定连接有密封垫。
4.根据权利要求1所述的一种污水处理用化学药剂添加装置，其特征在于，所述污水管(12)的左右两端均固定连接有标准法兰(11)。
5.根据权利要求1所述的一种污水处理用化学药剂添加装置，其特征在于，所述储料箱(7)和挡板(17)的优选材质为聚四氟乙烯。
说明书
一种污水处理用化学药剂添加装置
技术领域
本发明涉及污水 处理技术领域，尤其涉及一种污水处理用化学药剂添加装置。
背景技术
污水，通常指受一定污染的、来自生活和生产的排出水，污水主要有生活污水、工业废水和初期雨水，污水的主要污染物有病原体污染物、耗氧污染物、植物营养物和有毒污染物等，特别是工业废水，需要在污水中添加各种化学药剂，使废水经过化学反应后达到排放标准。
现有技术中，污水处理用化学药剂添加装置不方便将药剂直接添加到污水管道内，化学药剂的药效不能够充分发挥，使污水处理的效果不能达到最高，同时也不能根据水流的速度增加或是减少药剂的加入量。
发明内容
本发明的目的是为了解决现有技术中不能在污水管内将化学药剂与污水进行混合，不能使药剂的药效能够充分发挥，也不方便增加或是减少药剂的加入量的问题，而提出的一种污水处理用化学药剂添加装置。
为了实现上述目的，本发明采用了如下技术方案：
一种污水处理用化学药剂添加装置，包括污水管，所述污水管的底部内壁固定连接有安装块，所述安装块的侧壁设有转轴，所述转轴的一端贯穿安装板的侧壁并固定连接有涡轮叶片，所述转轴的另一端固定连接有L型连接杆，所述污水管的顶部侧壁连通有连接管，所述连接管内部活动套接有活塞，所述活塞的侧壁开设有多个通孔，多个所述通孔内均固定连接有单向出液阀，所述活塞的下表面固定连接有连接杆，所述连接杆的下端通过连接轴转动连接有传动杆，所述传动杆的下端延伸至污水管的内部与L型连接杆的水平部转动连接，所述连接管的上端连通有储料箱，所述储料箱的底部设有出料口，所述储料箱的底部固定连接有两个相对应的T型导向杆，两个所述T型导向杆共同滑动连接有挡板，所述T型导向杆的杆壁上活动套接有弹簧，所述弹簧的一端与T型导向杆的水平部固定连接，所述弹簧的另一端与挡板固定连接，所述挡板位于出料口的下方。
优选的，所述储料箱的上端设有开口，所述储料箱的开口处通过铰链铰接有盖板，所述盖板远离铰链的一侧侧壁通过锁扣与储料箱紧固连接。
优选的，所述挡板的上端侧壁固定连接有密封垫。
优选的，所述污水管的左右两端均固定连接有标准法兰。
优选的，所述储料箱和挡板的优选材质为聚四氟乙烯。
与现有技术相比，本发明提供了一种污水处理用化学药剂添加装置，具备以下有益效果：
1、该污水处理用化学药剂添加装置，通过设置在转轴上涡轮叶片，当污水管内有水流经过时，水流推动涡轮叶片转动，涡轮叶片带动转轴转动，转轴带动L型连接杆转动，L型连接杆带动传动杆移动，传动杆带动连接轴移动，连接轴带动连接杆移动，连接杆移动带动活塞上下移动，能够实现根据水流的速度变化而改活塞运动的速度，通过设置在活塞上的单向出液阀，活塞下行时在连接管内部形成负压，负压产生的压力能够推动挡板移动，挡板移动挤压弹簧，同时弹簧给到挡板一个反向的力，能够将储料箱内部的化学试剂吸入到连接管内部，当活塞上行时，活塞推动化学药剂，化学药剂挤压单向出液阀，单向出液阀打开使化学药剂排进污水管内，能够实现在污水管内将化学药剂与污水进行混合，使药剂的药效能够充分发挥，提高处理污水的效果。
2、该污水处理用化学药剂添加装置，通过设置在盖板上的锁扣和铰链，能够方便打开盖板添加或是更换化学药剂。
该装置中未涉及部分均与现有技术相同或可采用现有技术加以实现，本发明操作方便，能够实现在污水管内将化学药剂与污水进行混合，使药剂的药效能够充分发挥，且提高了处理污水的效果，同时能够实现根据水流的速度增加或是减少药剂的加入量。
