申请日2017.08.30
公开(公告)日2018.05.04
IPC分类号C02F11/12
摘要
本实用新型公开了一种高效污泥脱水容器，该高效污泥脱水容器包括绝缘容器本体，所述绝缘容器本体包括容器侧壁、底部、顶部以及设于底部和顶部上的电极材料，所述电极材料呈上阳下阴设置，所述绝缘容器本体的侧壁上设置有排水腔，所述排水腔与绝缘容器本体的容腔间隔绝设置有滤水网，所述滤水网沿竖直方向设置。在绝缘容器本体的侧壁上设置排水腔，再通过滤水网分隔排水腔和绝缘容器本体的容腔，在对容器内的污泥进行电渗脱水的同时，水同时也会通过侧壁上的滤水网渗出到排水腔中，进一步提高污泥中水的脱水效率。
权利要求书

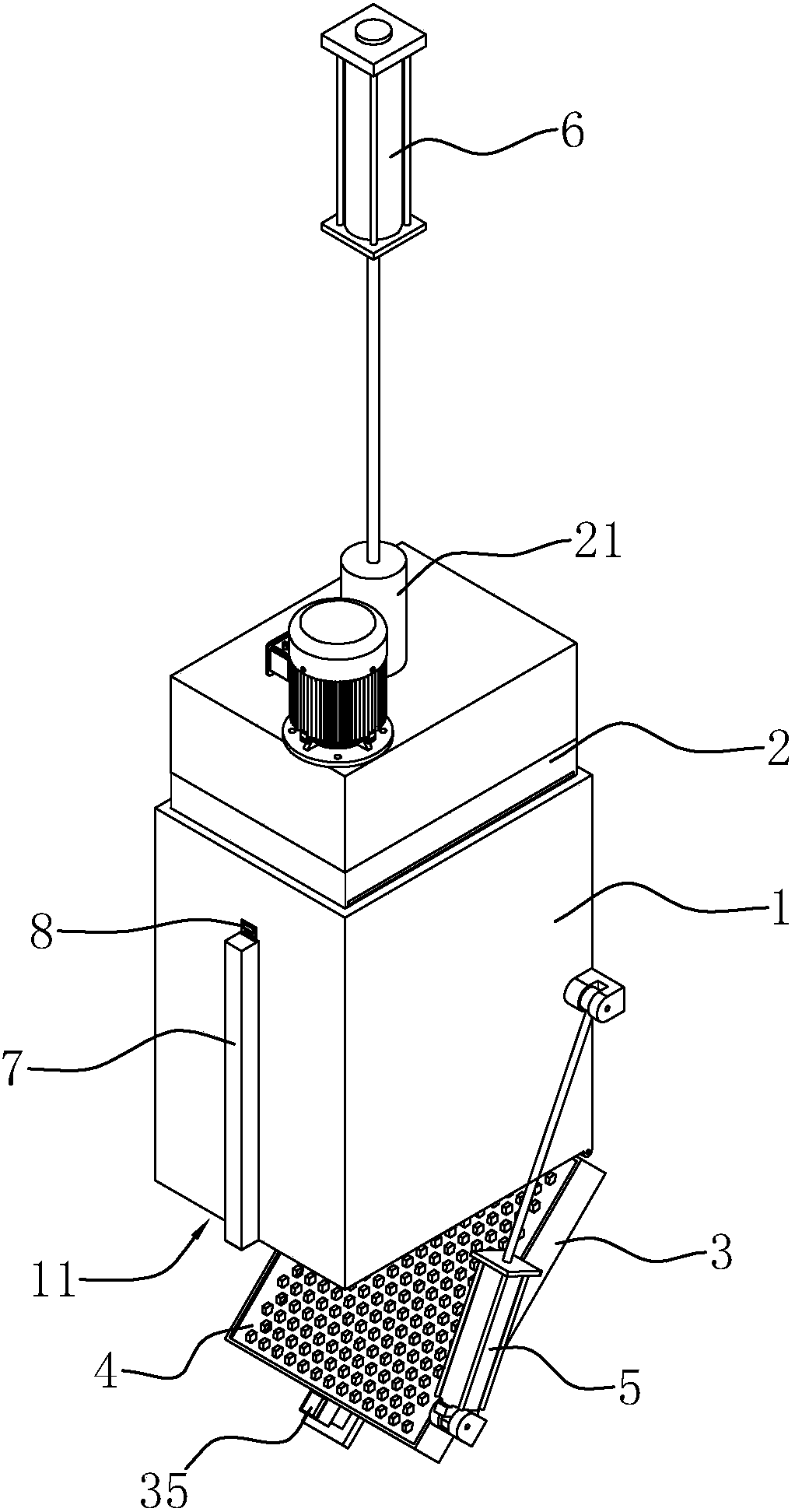

1.一种高效污泥脱水容器，包括绝缘容器本体(1)，所述绝缘容器本体(1)包括容器侧壁、底部、顶部以及设于底部和顶部电极材料(4)，两电极材料(4)呈上阳下阴设置，其特征是：所述绝缘容器本体(1)的侧壁上设置有排水腔(7)，所述排水腔(7)与绝缘容器本体(1)的容腔间隔绝设置有滤水网(8)，所述滤水网(8)沿竖直方向设置。
2.根据权利要求1所述的高效污泥脱水容器，其特征是：所述排水腔(7)与绝缘容器本体(1)的容腔间设置有用于插设滤水网(8)的插槽(72)。
3.根据权利要求1或2所述的高效污泥脱水容器，其特征是：所述绝缘容器本体(1)的底端设置有出泥口(11)，所述底部为可封闭出泥口(11)的翻转式的底盖(3)或旋转式的底盖(3)，所述底盖(3)上设置有滤网(32)以及设有出水口(34)的水容腔(31)，所述底部的电极材料(4)设于底盖(3)上。
4.根据权利要求3所述的高效污泥脱水容器，其特征是：所述排水腔(7)与水容腔(31)连通。
5.根据权利要求4所述的高效污泥脱水容器，其特征是：所述底盖(3)的一侧边铰接于容器侧壁上，所述底盖(3)与容器侧壁间连接有用于控制底盖(3)翻转的伸缩气缸(5)。
6.根据权利要求1所述的高效污泥脱水容器，其特征是：所述绝缘容器本体(1)的顶端设置有进泥口，所述顶部为可封闭进泥口的翻转式的顶盖(2)或活塞式的顶盖(2)。
7.根据权利要求6所述的高效污泥 脱水容器，其特征是：所述顶盖(2)上设有用于抬起顶盖(2)的抬升气缸(6)，所述顶盖(2)上设置有一用于保持顶部上电极材料(4)与脱水容器内污泥接触的配重块，所述顶部上的电极材料(4)设于配重块上。
8.根据权利要求7所述的高效污泥脱水容器，其特征是：所述配重块的顶端设置有连接柱(21)，所述抬升气缸(6)的活塞杆插设于连接柱(21)上形成一伸缩杆结构。
说明书
高效污泥脱水容器
技术领域
本实用新型涉及一种污泥脱水设备，特别涉及一种高效污泥脱水容器。
背景技术
污泥脱水，将流态的原生、浓缩或消化污泥脱除水分，转化为半固态或固态泥块的一种污泥处理方法。污水处理所产生的污泥具有较高的含水量，由于水分与污泥颗粒结合的特性，采用机械方法脱除具有一定的限制，污泥中的有机质含量、灰分比例特别是絮凝剂的添加量对于最终含固率有着重要影响。一般来说，采用机械脱水可以获得20%-30%的含固率，所形成的污泥也被称为泥饼。
但是，采用挤压脱水的难度、成本较高，且对于一些难处理的污泥，其在形成泥饼后含水量仍然较高，需要进一步进行脱水处理、如热干化等。
其中，授权公告号为CN101224943、申请日为2008年2月1日的中国专利公开了一种容器式电渗淤泥再造土方法，该方法采用容器作为淤泥处理载体进行电渗脱水，然后根据需要可增设真空排水、真空预压和静载装置来辅助电渗脱水，提高脱水效率;容器的结构可设有多种结构，电渗装置的电极也有多种排布方式(如中阴壁阳式、上阴下阳式等)，其提供了一种新型的脱水处理方式，即采用电渗对污泥进行脱水处理。其具有较好的污泥脱水效果，但在使用中发现，在电渗过程中对污泥的脱水效果会逐渐下降，造成污泥脱水效率降低。
实用新型内容
本实用新型的目的是提供一种高效污泥脱水容器，具有脱水效果优良的优点。
本实用新型的上述技术目的是通过以下技术方案得以实现的：
一种高效污泥脱水容器，包括绝缘容器本体，所述绝缘容器本体包括容器侧壁、底部、顶部以及设于底部和顶部上的电极材料，所述电极材料呈上阳下阴设置，所述绝缘容器本体的侧壁上设置有排水腔，所述排水腔与绝缘容器本体的容腔间隔绝设置有滤水网，所述滤水网沿竖直方向设置。
如此设置，在绝缘容器本体的侧壁上设置排水腔，再通过滤水网分隔排水腔和绝缘容器本体的容腔，在对容器内的污泥进行电渗脱水的同时，水同时也会通过侧壁上的滤水网渗出到排水腔中，进一步提高污泥中水的脱水效率。
进一步优选为：所述排水腔与绝缘容器本体的容腔间设置有用于插设滤水网的插槽。
如此设置，将滤水网设置成可拆卸的，便于更换以及清洗滤网。
进一步优选为：所述绝缘容器本体的底端设置有出泥口，所述底部为可封闭出泥口的翻转式的底盖或旋转式的底盖，所述底盖上设置有滤网以及设有出水口的水容腔，所述底部上的电极材料设于底盖上。
如此设置，使得污泥内脱出的水既能从低端排出，同时也能通过底端进行排污泥，便于将污泥排出。
进一步优选为：所述排水腔与水容腔连通。
如此设置，无需再设置多余的排水管，直接从水容腔中排出即可。
进一步优选为：所述底盖的一侧边铰接于容器侧壁上，所述底盖与容器侧壁间连接有用于控制底盖翻转的伸缩气缸。
如此设置，通过伸缩气缸控制底盖绕铰接处的铰链转动，实现出泥口的打开和封闭。
进一步优选为：所述绝缘容器本体的顶端设置有进泥口，所述顶部为可封闭进泥口的翻转式的顶盖或活塞式的顶盖。
如此设置，进泥口设于顶端便于将污泥加入脱水容器中，而翻转式或活塞式的顶盖可以实现顶盖打开的同时，实现配重块和施力件的设置。
进一步优选为：所述顶盖上设有用于抬起顶盖的抬升气缸，所述顶盖上设置有一用于保持顶部上的电极材料与脱水容器内污泥接触的配重块，所述顶部上的电极材料设于配重块上。
如此设置，通过抬升气缸控制顶盖抬起打开出泥口，下降封闭出泥口，另外，在配重块的作用下保持顶部上的电极材料与污泥的接触，避免发生断路。
进一步优选为：所述配重块的顶端设置有连接柱，所述抬升气缸的活塞杆插设于连接柱上形成一伸缩杆结构。
如此设置，使得抬升气缸可以将顶盖提起，另外，在使用时由于配重块会发生下移，所以需要设置成伸缩杆的结构，开始时抬升气缸上的活塞杆伸长使配重块与污泥接触，然后继续伸长，使得伸缩杆缩短，此时抬升气缸不会对配重块产生推力，又能够保证配重块在自重的作用下下移。
综上所述，本实用新型具有以下有益效果：通过电渗以及配重块的压力作用，使得污泥中的水大部分通过底部的滤网进入水容腔中，在电渗过程中，部分水从侧壁上的滤水网进入排水腔中再进入水容腔中排出，提高脱水效率，减小电渗时间。
