申请日2017.08.30
公开(公告)日2018.05.22
IPC分类号F23G7/00; F23G7/06; C02F11/00; C02F11/12
摘要
本实用新型公开了一种利用电催化氧化分解干化处理污泥尾气的装置，包括雾化箱，气固分离器和控制开关，所述雾化箱的内部下端固定安装有干燥器，所述雾化箱的底端左侧外表面设有阀门，所述雾化箱的底端下表面与传送管道的上表面右端相通，所述传送管道的下端内表面左右两侧均焊接有传送带支架，所述气固分离器的左端与传送管道相通，所述气固分离器的右端通过传送管道与干污泥储料箱的左端相通，所述雾化箱的右表面上端与所述干污泥储料箱上表面的中间处通过通风管相通，所述通风管垂直段的中间处右侧通过通风管连接在鼓风机的左端。该利用电催化氧化分解干化处理污泥尾气的装置，操作便捷，除污效率高。
权利要求书

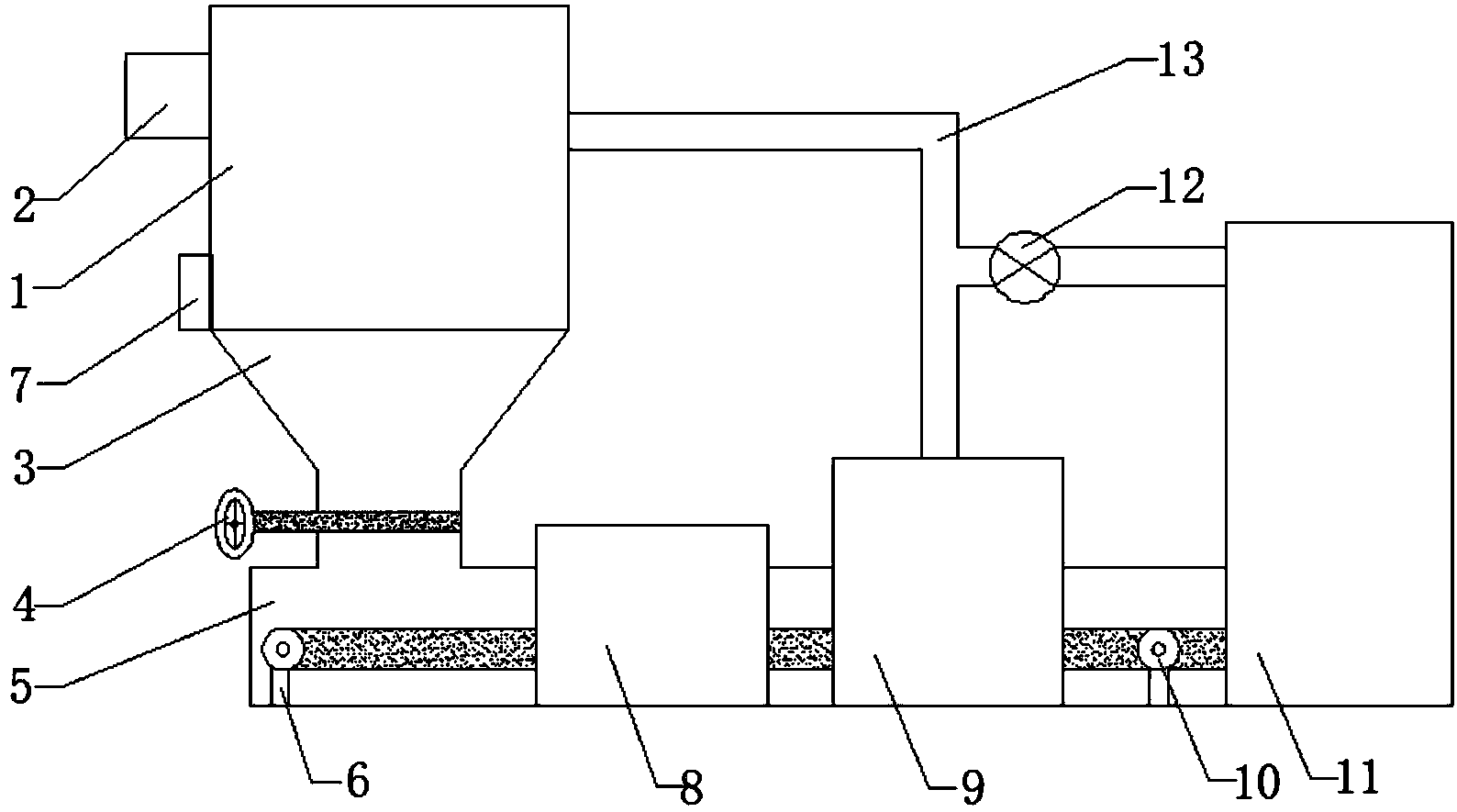

1.一种利用电催化氧化分解干化处理污泥尾气的装置，包括雾化箱(1)，气固分离器(8)和控制开关(7)，其特征在于：所述雾化箱(1)的左侧外表面上端设有进料口(2)，所述雾化箱(1)的内部下端固定安装有干燥器(3)，所述雾化箱(1)的底端左侧外表面设有阀门(4)，所述雾化箱(1)的底端下表面与传送管道(5)的上表面右端相通，所述传送管道(5)的下端内表面左右两侧均焊接有传送带支架(6)，所述传送带支架(6)的上端安装有齿盘(10)，所述气固分离器(8)的左端与传送管道(5)相通，所述气固分离器(8)的右端通过传送管道(5)与干污泥储料箱(9)的左端相通，所述干污泥储料箱(9)的右端通过传送管道(5)与电厂煤粉锅炉(11)的左表面下端相通，所述雾化箱(1)的右表面上端与所述干污泥储料箱(9)上表面的中间处通过通风管(13)相通，所述通风管(13)垂直段的中间处右侧通过通风管(13)连接在鼓风机(12)的左端。
2.根据权利要求1所述的一种利用电催化氧化分解干化处理污泥尾气的装置，其特征在于：所述雾化箱(1)的上表面右端设有进水口(16)，所述雾化箱(1)的上端安装有折流板(15)，所述折流板(15)的下端安装有雾化喷头(14)。
3.根据权利要求1所述的一种利用电催化氧化分解干化处理污泥尾气的装置，其特征在于：所述齿盘(10)焊接在转轴(17)的右端，所述转轴(17)的左端焊接在电动机(18)的右端。
4.根据权利要求1所述的一种利用电催化氧化分解干化处理污泥尾气的装置，其特征在于：所述控制开关(7)通过导线与干燥器(3)电性连接，所述控制开关(7)通过导线与鼓风机(12)电性连接，所述控制开关(7)通过导线与气固分离器(8)电性连接，所述控制开关(7)通过导线与电动机(18)电性连接。
5.根据权利要求1所述的一种利用电催化氧化分解干化处理污泥尾气的装置，其特征在于：所述鼓风机(12)的右端通过通风管(13)连接在电厂煤粉锅炉(11)的左表面上端。
说明书
一种利用电催化氧化分解干化处理污泥尾气的装置
技术领域
本实用新型属污泥 尾气处理技术领域，具体涉及一种利用电催化氧化分解干化处理污泥尾气的装置。
背景技术
目前，随着国内近年对污水处理行业的重视，建设了大量的污水处理厂，随之带来了污泥的处置问题，目前国内城市污泥的处理主要采用填埋、生物堆肥、干化焚烧等3种方式处理污泥，但这3种方法都有缺点：填埋污泥需要占用大量农用耕地;生物堆肥设备投资额较大，且每年运行费高昂;而污泥的干化焚烧，大部分工厂采取新建焚烧设施方法，又有利用锅炉烟气余热干化污泥的方法，但普遍存在污泥在干化过程中产生的有害气体容易泄露到空气中，形成二次污染。
实用新型内容
本实用新型的目的在于提供一种利用电催化氧化分解干化处理污泥尾气的装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种利用电催化氧化分解干化处理污泥尾气的装置，包括雾化箱，气固分离器和控制开关，所述雾化箱的左侧外表面上端设有进料口，所述雾化箱的内部下端固定安装有干燥器，所述雾化箱的底端左侧外表面设有阀门，所述雾化箱的底端下表面与传送管道的上表面右端相通，所述传送管道的下端内表面左右两侧均焊接有传送带支架，所述传送带支架的上端安装有齿盘，所述气固分离器的左端与传送管道相通，所述气固分离器的右端通过传送管道与干污泥储料箱的左端相通，所述干污泥储料箱的右端通过传送管道与电厂煤粉锅炉的左表面下端相通，所述雾化箱的右表面上端与所述干污泥储料箱上表面的中间处通过通风管相通，所述通风管垂直段的中间处右侧通过通风管连接在鼓风机的左端。
优选的，所述雾化箱的上表面右端设有进水口，所述雾化箱的上端安装有折流板，所述折流板的下端安装有雾化喷头。
优选的，所述齿盘焊接在转轴的右端，所述转轴的左端焊接在电动机的右端。
优选的，所述控制开关通过导线与干燥器电性连接，所述控制开关通过导线与鼓风机电性连接，所述控制开关通过导线与气固分离器电性连接，所述控制开关通过导线与电动机电性连接。
优选的，所述鼓风机的右端通过通风管连接在电厂煤粉锅炉的左表面上端。
本实用新型的技术效果和优点：该利用电催化氧化分解干化处理污泥尾气的装置，雾化箱的上端安装的雾化喷头，可以将污泥中带有的气体雾化，便于除去污泥中携带的气体。干燥器能够除去污泥中的水分，阀门可以控制干燥器中的污泥是否掉落，传送带能够将污泥运入气固分离器和污泥储料箱，最后运入电厂煤粉锅炉，操作简单，利用干化后的污泥为电厂煤粉锅炉的工作提供了原料，实际上形成了废物再利用的效果。鼓风机通过通风管能够将雾化箱和污泥储料箱中的气体送入电厂煤粉锅炉中高温氧化燃烧，能够将干化后的有毒气体彻底消除，没有二次污染。
