申请日2017.08.30
公开(公告)日2018.05.08
IPC分类号C02F9/04; C02F103/22
摘要
本实用新型公开了一种屠宰废水处理装置，包括第一箱体和第二箱体，所述第二箱体设在第一箱体的内部，所述第二箱体的顶部固定有进料斗，且进料斗与第一箱体密封连接，所述第二箱体的内部两侧通过支架固定有滚轮，第二排液泵的出液端通过管道连接在消毒箱的侧面上部，消毒箱设在接触氧化箱的侧面，所述接触氧化箱的顶部连接有第一排气管，消毒箱的顶部连接有第二排气管，第一排气管和第二排气管连接在第三排气管上，所述第三排气管的顶部中部连接有第四排气管，第四排气管的上端连接有净化管，净化管的管中安装有活性炭过滤层和石灰石过滤层。本实用新型结构新颖，设计巧妙，结构合理，环保卫生，适合推广。
权利要求书

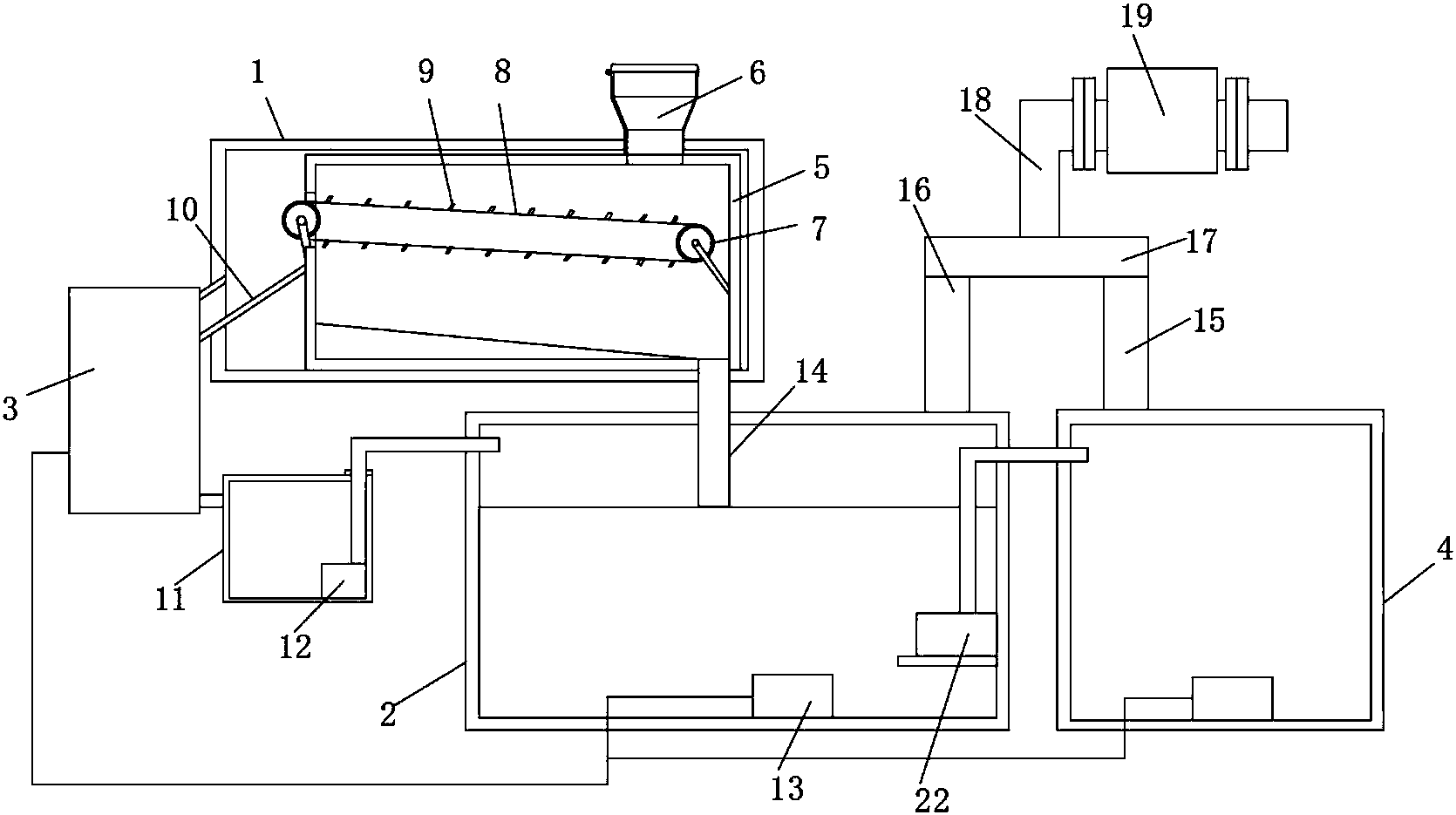

1.一种屠宰废水处理装置，包括第一箱体(1)和第二箱体(5)，所述第二箱体(5)设在第一箱体(1)的内部，其特征在于，所述第二箱体(5)的顶部固定有进料斗(6)，且进料斗(6)与第一箱体(1)密封连接，所述第二箱体(5)的内部两侧通过支架固定有滚轮(7)，两个滚轮(7)上套接有传送带(8)，传送带(8)的表面等距离固定有挡板(9)，其中一个滚轮(7)延伸至第二箱体(5)的外部，第一箱体(1)的侧面固定有滑板(10)，滑板(10)的上端延伸至滚轮(7)的下方，滑板(10)的下端延伸至隔膜压滤机(3)的进料口中，隔膜压滤机(3)设在第一箱体(1)的侧面，第二箱体(5)的底部连接有连接管(14)，连接管(14)的下端延伸至接触氧化箱(2)的内部，接触氧化箱(2)的内侧面下部安装有第二排液泵(22)，第二排液泵(22)的出液端通过管道连接在消毒箱(4)的侧面上部，消毒箱(4)设在接触氧化箱(2)的侧面，所述接触氧化箱(2)的顶部连接有第一排气管(16)，消毒箱(4)的顶部连接有第二排气管(15)，第一排气管(16)和第二排气管(15)连接在第三排气管(17)上，所述第三排气管(17)的顶部中部连接有第四排气管(18)，第四排气管(18)的上端连接有净化管(19)，净化管(19)的管中安装有活性炭过滤层(20)和石灰石过滤层(21)。
2.根据权利要求1所述的一种屠宰废水处理装置，其特征在于，所述隔膜压滤机(3)的出液端通过管道连接在第三箱体(11)上，第三箱体(11)的内底部安装有第一排液泵(12)，第一排液泵(12)的出液端通过管道连接在接触氧化箱(2)的侧面上部。
3.根据权利要求1所述的一种屠宰废水处理装置，其特征在于，接触氧化箱(2)的内底部安装有曝气管，且曝气管上均匀开设有曝气孔，曝气管与外界的曝气主管连接。
4.根据权利要求1所述的一种屠宰废水处理装置，其特征在于，所述接触氧化箱(2)和消毒箱(4)的内底部均安装有排泥泵(13)，排泥泵(13)通过管道连接在隔膜压滤机(3)的进料口上。
5.根据权利要求1所述的一种屠宰废水 处理装置，其特征在于，所述净化管(19)通过连接法兰安装在第四排气管(18)的上端。
6.根据权利要求1所述的一种屠宰废水处理装置，其特征在于，所述进料斗(6)的顶部一侧铰接有密封盖。
7.根据权利要求1所述的一种屠宰废水处理装置，其特征在于，所述传送带(8)的表面均匀开设有过滤孔。
说明书
一种屠宰废水处理装置
技术领域
本实用新型涉及废水处理技术领域，尤其涉及一种屠宰废水处理装置。
背景技术
屠宰过程中将产生一定量的废水,废水主要来自屠宰后清洗、解体冲洗、内脏清洗和地面冲洗以及牲畜粪便废水等废水。废水中含有大量的有机物质，主要成分有：动物粪便、血液、动物内脏杂物、畜毛、碎皮肉和油脂等有机物，属于高浓度有机废水。废水呈褐红色，具有较强的腥臭味。这些废水中的脂肪、蛋白质等物质不经过处理，直接排入水体，将对其周围水体造成严重富营养化，严重破坏水体的自尽能力,造成水体发黑变臭，影响环境和农业灌溉。
屠宰废水中含有大量杂质，杂质中含有大量蛋白质，一起处理速度非常慢，需要过滤，现有的过滤通过过滤网，过滤效果不好，不能变持续过滤，过滤一段时间就需要清理残渣，还有现有屠宰废水处理产生大量难闻气体，为此，本实用新型提出一种屠宰废水处理装置。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种屠宰废水处理装置。
为了实现上述目的，本实用新型采用了如下技术方案：
一种屠宰废水处理装置，包括第一箱体和第二箱体，所述第二箱体设在第一箱体的内部，所述第二箱体的顶部固定有进料斗，且进料斗与第一箱体密封连接，所述第二箱体的内部两侧通过支架固定有滚轮，两个滚轮上套接有传送带，传送带的表面等距离固定有挡板，其中一个滚轮延伸至第二箱体的外部，第一箱体的侧面固定有滑板，滑板的上端延伸至滚轮的下方，滑板的下端延伸至隔膜压滤机的进料口中，隔膜压滤机设在第一箱体的侧面，第二箱体的底部连接有连接管，连接管的下端延伸至接触氧化箱的内部，接触氧化箱的内侧面下部安装有第二排液泵，第二排液泵的出液端通过管道连接在消毒箱的侧面上部，消毒箱设在接触氧化箱的侧面，所述接触氧化箱的顶部连接有第一排气管，消毒箱的顶部连接有第二排气管，第一排气管和第二排气管连接在第三排气管上，所述第三排气管的顶部中部连接有第四排气管，第四排气管的上端连接有净化管，净化管的管中安装有活性炭过滤层和石灰石过滤层。
优选的，所述隔膜压滤机的出液端通过管道连接在第三箱体上，第三箱体的内底部安装有第一排液泵，第一排液泵的出液端通过管道连接在接触氧化箱的侧面上部。
优选的，接触氧化箱的内底部安装有曝气管，且曝气管上均匀开设有曝气孔，曝气管与外界的曝气主管连接。
优选的，所述接触氧化箱和消毒箱的内底部均安装有排泥泵，排泥泵通过管道连接在隔膜压滤机进料口上。
优选的，所述净化管通过连接法兰安装在第四排气管的上端。
优选的，所述进料斗的顶部一侧铰接有密封盖。
优选的，所述传送带的表面均匀开设有过滤孔。
与现有技术相比，本实用新型的有益效果是：通过两个滚轮上套接有传送带，传送带的表面等距离固定有挡板，其中一个滚轮延伸至第二箱体的外部，杂质掉在传送带上，液体流到第二箱体中，残渣被带到滑板上，残渣经过滑板落在隔膜压滤机中，隔膜压滤机将残渣固液分离，液体经过第一排液泵排到接触氧化箱，固体残渣可以用作废料，本装置将液体放在箱体中反应，有效控制难闻气体外漏，并且设置净化管，可以将难闻气体收集并净化处理，更加环保卫生，不会对周围的环境造成影响，本实用新型结构新颖，设计巧妙，结构合理，环保卫生，适合推广。
