申请日2017.08.30
公开(公告)日2018.05.04
IPC分类号B01D33/04; B01D33/48
摘要
本实用新型涉及一种污水处理系统的格栅除污装置，包括设置于过滤室内形成封闭环的过滤格栅，过滤格栅套装在过滤室内的上滚筒和下滚筒上;过滤格栅的前后端与过滤室前后侧壁贴合;过滤格栅内部形成进水腔，过滤格栅与过滤室内壁之间形成出水腔;上滚筒的上方设置有向下喷水的喷淋装置，上滚筒的下方设置有用以承接污物的承接槽。该污水处理系统的格栅除污装置结构新颖，使用方便，实现了对过滤格栅实时在线清洗，省时省力，保证过滤效果。
权利要求书

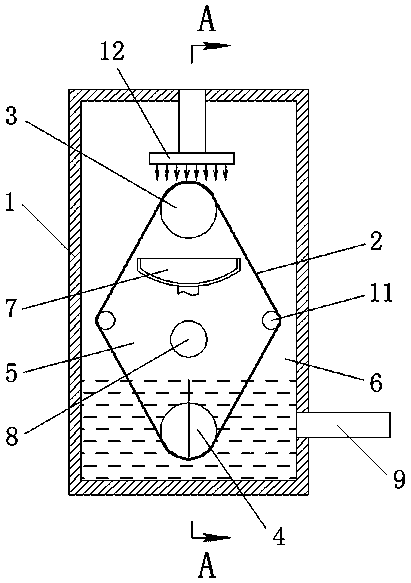

1.一种污水处理系统的格栅除污装置，其特征在于：包括设置于过滤室内并形成封闭环的过滤格栅，过滤格栅套装在过滤室内的上滚筒和下滚筒上;过滤格栅的前后端与过滤室前后侧壁贴合;过滤格栅内部形成进水腔，过滤格栅与过滤室内壁之间形成出水腔，上滚筒的上方设置有向下喷水的喷淋装置，上滚筒的下方设置有用以承接污物的承接槽。
2.根据权利要求1所述的污水处理系统的格栅除污装置，其特征在于：所述过滤室后端连接有与进水腔相通的进水管，所述过滤室侧部开设有与出水腔相同的出水管，过滤室前端穿设有与承接槽底部相连接的排污管。
3.根据权利要求1所述的污水处理系统的格栅除污装置，其特征在于：进水腔中间两侧设置有向外顶着过滤格栅使过滤格栅呈菱形的滚轴;所述喷淋装置包括位于上滚筒上方的喷淋板，喷淋板底面开设有喷淋孔，喷淋板上方连接有高压水管，高压水管经喷淋板内的进水通道与各个喷淋孔相连通。
4.根据权利要求1所述的污水 处理系统的格栅除污装置，其特征在于：上滚筒的两端设置有轴体，过滤室的前后端面上开设有供轴体穿出的竖向长孔，过滤室的前后端面上还设置有与上滚筒两端轴体旋转配合并可上下滑动的滑块，其中一端的滑块上设置有与同一端轴体传动连接的电机;两端的滑块下方设置有固定板，固定板上穿设有上端与滑块连接的螺杆，所述固定板的上、下侧分别具有旋接在螺杆上的螺母。
说明书
污水处理系统的格栅除污装置
技术领域
本实用新型涉及一种污水处理系统的格栅除污装置。
背景技术
过滤格栅在污水处理过程中起着重要作用，但是过滤格栅容易因污物附着而发生堵塞，影响过滤效果;为防止过滤格栅堵塞，经常需要人工进行定期清理，清洗的频率不好把控，若清洗频率过高，而耗费过多的人力物力，若频率过低，又会影响过滤效果。
实用新型内容
有鉴于此，本实用新型的目的是提供一种结构新颖，使用方便的污水处理系统的格栅除污装置。
本实用新型采用以下方案实现：一种污水处理系统的格栅除污装置，包括设置于过滤室内形成封闭环的过滤格栅，过滤格栅套装在过滤室内的上滚筒和下滚筒上;过滤格栅的前后端与过滤室前后侧壁贴合;过滤格栅内部形成进水腔，过滤格栅与过滤室内壁之间形成出水腔;上滚筒的上方设置有向下喷水的喷淋装置，上滚筒的下方设置有用以承接污物的承接槽。
进一步的，所述过滤室后端连接有与进水腔相通的进水管，所述过滤室侧部开设有与出水腔相同的出水管，过滤室前端穿设有与承接槽底部相连接的排污管。
进一步的，进水腔中间两侧设置有向外顶着过滤格栅使过滤格栅呈菱形的滚轴;所述喷淋装置包括位于上滚筒上方的喷淋板，喷淋板底面开设有喷淋孔，喷淋板上方连接有高压水管，高压水管经喷淋板内的进水通道与各个喷淋孔相连通。
进一步的，上滚筒的两端设置有轴体，过滤室的前后端面上开设有供轴体穿出的竖向长孔，过滤室的前后端面上还设置有与上滚筒两端轴体旋转配合并可上下滑动的滑块，其中一端的滑块上设置有与同一端轴体传动连接的电机;两端的滑块下方设置有固定板，固定板上穿设有上端与滑块连接的螺杆，所述固定板的上、下侧分别具有旋接在螺杆上的螺母。
与现有技术相比，本实用新型具有以下有益效果：该污水处理系统的格栅除污装置结构新颖，使用方便，实现了对过滤格栅实时在线清洗，省时省力，保证过滤效果。
为使本实用新型的目的、技术方案及优点更加清楚明白，以下将通过具体实施例和相关附图，对本实用新型作进一步详细说明。
