申请日2017.08.22
公开(公告)日2018.05.01
IPC分类号C02F11/02; C02F9/14; C02F103/20
摘要
本实用新型公开了一种带微生物发酵预处理的一体化养殖污水处理装置，包括设备主基座，所述设备主基座上连接有带叶片的搅拌轴;所述搅拌轴穿设于微生物发酵过滤床内，微生物发酵过滤床设于设备主基座上;搅拌轴与设于设备主基座上的减速驱动机相连接;所述设备主基座上设有滤液池;微生物发酵过滤床的底部设有渗滤液孔，微生物发酵过滤床的顶部设有透气孔;微生物发酵过滤床的内上方设有喷粪管，喷粪管通过第一水泵与养殖粪污的出水口相连接;所述微生物发酵过滤床的内上方设有喷淋管，喷淋管与设于设备主基座侧边的清水池相连通。本实用新型侧重于粪污的预处理及后续的污水深度处理，把粪污处理做成一体化产品，结构简单，方便养殖户使用管理。
权利要求书
1.一种带微生物发酵预处理的一体化养殖污水处理装置，其特征在于：包括设备主基座(1)，所述设备主基座(1)上通过轴承(2)连接有带叶片的搅拌轴(3);所述带叶片的搅拌轴(3)穿设于微生物发酵过滤床(4)内，所述微生物发酵过滤床(4)设于设备主基座(1)上;所述带叶片的搅拌轴(3)与设于设备主基座(1)上的减速驱动机(5)相连接;所述减速驱动机(5)与设于设备主基座(1)侧边的控制柜(6)相连接;
所述设备主基座(1)上设有滤液池(7);所述滤液池(7)位于微生物发酵过滤床(4)的下方;所述微生物发酵过滤床(4)的底部设有渗滤液孔(41)，微生物发酵过滤床(4)的顶部设有透气孔(42);所述微生物发酵过滤床(4)的内上方设有喷粪管(10)，所述喷粪管(10)通过第一水泵(11)与养殖粪污的出水口相连接;所述微生物发酵过滤床(4)的内上方设有喷淋管(12)，所述喷淋管(12)与设于设备主基座(1)侧边的清水池(13)相连通。
2.根据权利要求1所述的一种带微生物发酵预处理的一体化养殖污水处理装置，其特征在于：所述微生物发酵过滤床(4)上设有温湿度检测器(8)。
3.根据权利要求1所述的一种带微生物发酵预处理的一体化养殖污水处理装置，其特征在于：所述滤液池(7)上设有液位计(9)。
4.根据权利要求1所述的一种带微生物发酵预处理的一体化养殖污水处理装置，其特征在于：所述滤液池(7)分为厌氧反应区(71)和好氧反应区(72)，所述好氧反应区(72)内设有曝气管(73)，所述曝气管(73)与鼓风机(74)相连通。
5.根据权利要求1所述的一种带微生物发酵预处理的一体化养殖污水处理装置，其特征在于：所述喷淋管(12)通过第二水泵(14)与滤液池(7)相连通;所述喷淋管(12)与第二水泵(14)之间设有超滤膜件(15);所述清水池(13)与喷淋管(12)之间设有反冲洗泵(16)。
说明书
一种带微生物发酵预处理的一体化养殖污水 处理装置
技术领域
本实用新型涉及微生物发酵及高浓度有机污水处理领域，尤其涉及到一种带微生物发酵预处理的一体化养殖污水处理装置。
背景技术
养殖污水属于一种较难处理的污水，由于污水中含有大量的粪便等杂质，粪便中的有机成分及其他物质经水泡后会溶解到污水中，使得污水中的污染物浓度增高，增加污水处理的难度和处理成本。传统的养殖污水处理方式一般是通过机械式的固液分离设备把粪污中的粪便等固体杂种从污水中通过物理的方法分离出来，分离出来的粪便另行处置，而溶解有大量粪便污染物质的污水进入到后续的污水处理装置进行处理;粪便在污水中混合浸泡的时间长短以及固液分离设备的固液分离效果直接影响后续的污水处理效果;在实际运行中由于浸泡时间等因素较难控制，所以污水中的进水污染物浓度波动较大，从而较大程度影响后续污水处理的效果。
实用新型内容
本实用新型的目的在于克服上述现有技术中的不足之处而提供一种结构简单、操作方便、实用的带微生物发酵预处理的一体化养殖污水处理装置。
本实用新型是通过如下方式实现的：

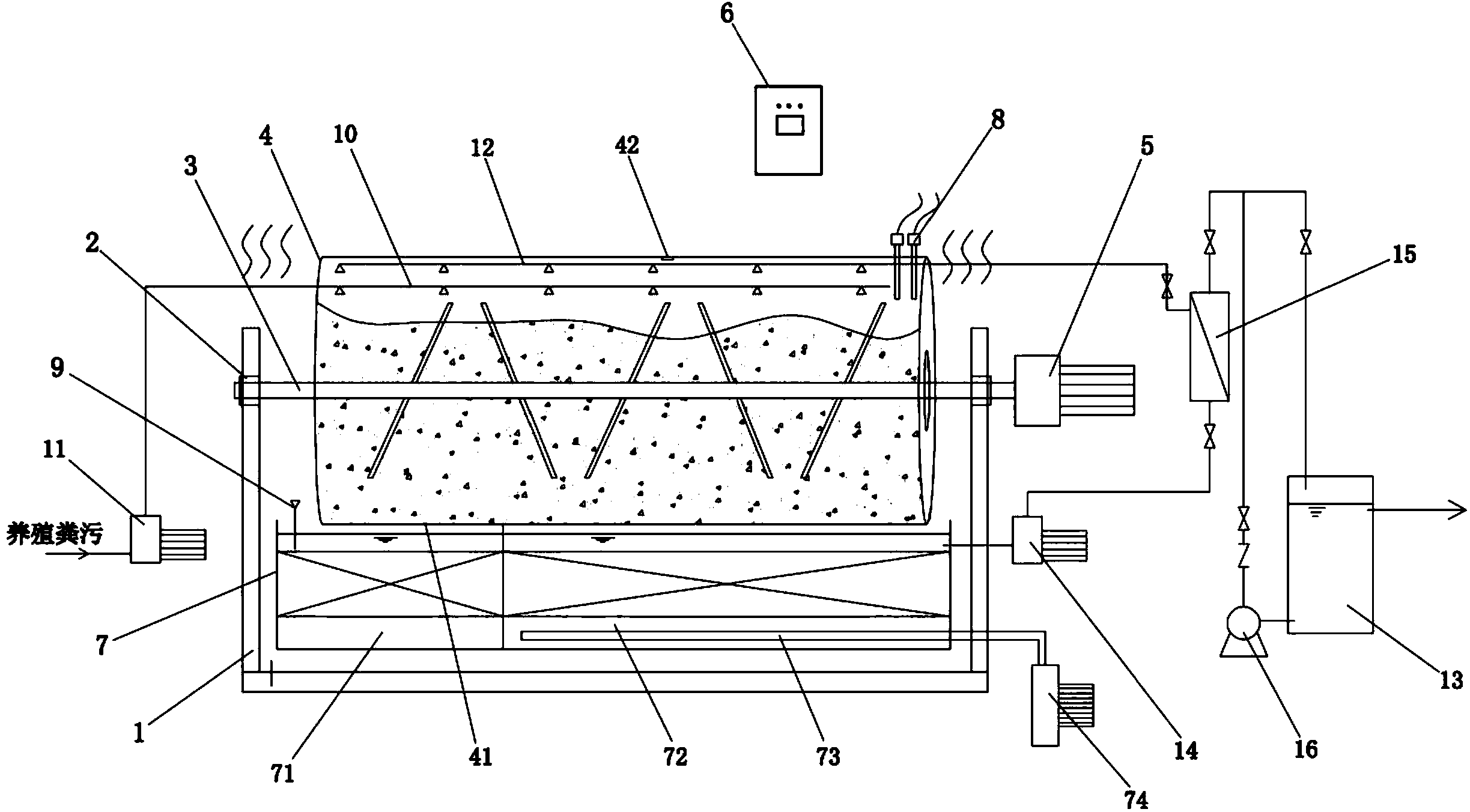

一种带微生物发酵预处理的一体化养殖污水处理装置，其特征在于：包括设备主基座1，所述设备主基座1上通过轴承2连接有带叶片的搅拌轴3;所述带叶片的搅拌轴3穿设于微生物发酵过滤床4内，所述微生物发酵过滤床4设于设备主基座1上;所述带叶片的搅拌轴3与设于设备主基座1上的减速驱动机5相连接;所述减速驱动机5与设于设备主基座1侧边的控制柜6相连接;
所述设备主基座1上设有滤液池7;所述滤液池7位于微生物发酵过滤床4的下方;所述微生物发酵过滤床4的底部设有渗滤液孔41，微生物发酵过滤床4的顶部设有透气孔42;所述微生物发酵过滤床4的内上方设有喷粪管10，所述喷粪管10通过第一水泵11与养殖粪污的出水口相连接;所述微生物发酵过滤床4的内上方设有喷淋管12，所述喷淋管12与设于设备主基座1侧边的清水池13相连通。
进一步地，所述微生物发酵过滤床4上设有温湿度检测器8。
进一步地，所述滤液池7上设有液位计9。
进一步地，所述滤液池7分为厌氧反应区71和好氧反应区72，所述好氧反应区72内设有曝气管73，所述曝气管73与鼓风机74相连通。
进一步地，所述喷淋管12通过第二水泵14与滤液池7相连通;所述喷淋管12与第二水泵14之间设有超滤膜件15;所述清水池13与喷淋管12之间设有反冲洗泵16。
本实用新型的有益效果在于：侧重于粪污的预处理及后续的污水深度处理，把粪污处理做成一体化产品，结构简单，方便养殖户使用管理。
