申请日2017.12.15
公开(公告)日2018.08.24
IPC分类号C02F9/04
摘要
本实用新型涉及污水处理技术领域，特别是一种综合富氧污水沉淀池，包括:提升泵室、沉淀池、刮泥室、污泥泵房、臭氧反应池，其中提升泵室内设置有提升水泵;沉淀池内设置有第一搅拌装置和第二搅拌装置;刮泥室内设置有刮泥机;污泥泵房内设置有回流污泥泵，污泥泵房与外界相连通;臭氧反应池内设置有臭氧发生装置，且臭氧反应池的出水端与外界相连通。有益效果是利用沉淀池与臭氧反应池相结合的技术能够有效的去处富氧污水中的悬浮物、大分子无机物及对污水进行杀菌消毒，不仅大大提高了对污水的处理能力，而且有效的利用了空间并减少了单体构筑物的数量，从而产生了减少在处理过程中的水体损失的有益效果。
权利要求书

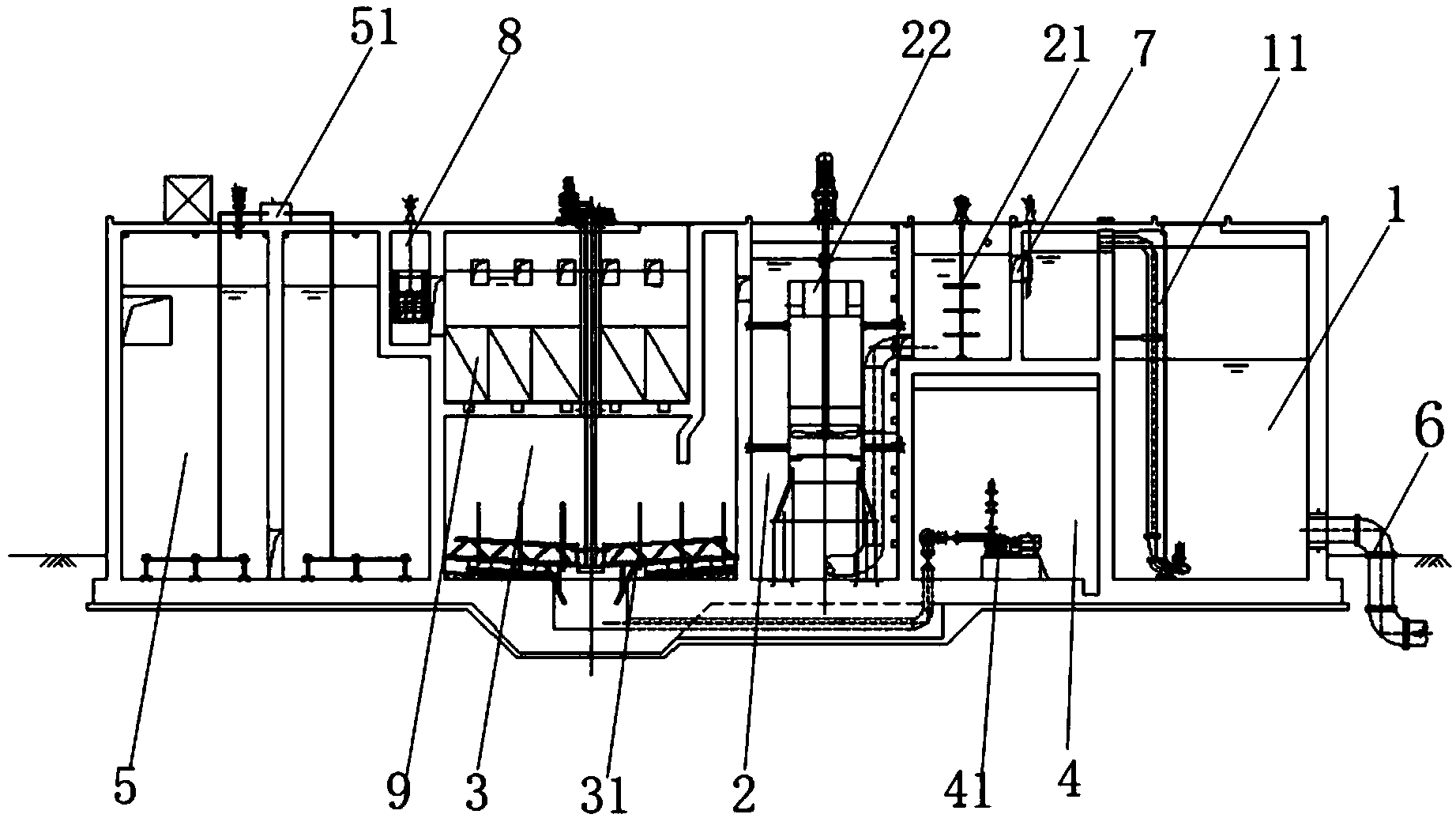

1.一种综合富氧污水沉淀池，其特征在于，包括:
提升泵室，底部设置有与污水池连通的污水进水管，所述提升泵室内设置有提升水泵;
沉淀池，进水端设置在池壁顶部且与所述提升水泵的出水端相连通，所述沉淀池内设置有第一搅拌装置和第二搅拌装置，所述沉淀池的出水端与所述沉淀池的进水端同一水平高度;
刮泥室，内设置有刮泥机，所述刮泥室的进水端与所述沉淀池的出水端连通且保持同一水平高度;
污泥泵房，内设置有回流污泥泵，所述回流污泥泵与所述刮泥室的底部相连通，所述污泥泵房与外界相连通;
臭氧反应池，内设置有臭氧发生装置，所述臭氧反应池的进水端与所述刮泥室的出水端相连通且所述臭氧反应池的进水端的水平高度高于所述刮泥室的出水端的水平高度，所述臭氧反应池的出水端与外界相连通。
2.如权利要求1所述的综合富氧污水沉淀池，其特征在于：所述提升泵室的出水端与所述沉淀池的进水端之间设置有第一闸门。
3.如权利要求1所述的综合富氧污水 沉淀池，其特征在于：所述刮泥室的出水端与所述臭氧反应池的进水端之间设置有第二闸门和斜管填料装置，从所述刮泥室的出水端流出的污水由所述斜管填料装置的底部进入所述斜管填料装置并从所述斜管填料装置的顶部流出至所述臭氧反应池的进水端。
4.如权利要求1所述的综合富氧污水沉淀池，其特征在于：所述第一搅拌装置为桨式搅拌机。
5.如权利要求1或4所述的综合富氧污水沉淀池，其特征在于：所述第二搅拌装置为混凝搅拌机，所述混凝搅拌机的排泥端与所述污水池相连通。
6.如权利要求1所述的综合富氧污水沉淀池，其特征在于：所述臭氧发生装置包括臭氧分配器、臭氧曝气头和臭氧尾气破坏器。
说明书
一种综合富氧污水沉淀池
技术领域
本实用新型涉及污水处理技术领域，特别是指一种综合富氧污水沉淀池。
背景技术
工业污水中含有大量的难生物降解大分子有机物，经过二级处理之后，污水中残留有难以通过生物进行降解的富氧大分子有机物。现有技术中一般使用平流沉淀池、机械搅拌澄清池、斜管沉淀池等传统污水处理池进行处理，但是上述几种池形均具有一定的缺陷，比如平流沉淀池和机械搅拌澄清池的处理效率十分低下，并且无法对污泥中含有的富氧污染物进行有效处理，以及即使处理后剩余的污泥因其污染性仍不能进行排放，而斜管沉淀池虽然能够有效提升污水处理效率，但是其由于受刮泥性能有限以及污泥过量限制而造成处理能力有限，不能进行处理污泥量较大的污水。
因此需要一种能够对污水中的富氧物、悬浮物及污泥进行有效处理的污水处理装置。
实用新型内容
本实用新型提出了一种综合富氧污水沉淀池，用以解决现有技术中处理污水种类单一、能力较差以及处理效率低的问题。
一种综合富氧污水沉淀池，包括:提升泵室、沉淀池、刮泥室、污泥泵房、臭氧反应池，其中所述提升泵室的底部设置有与污水池连通的污水进水管，所述提升泵室内设置有提升水泵;所述沉淀池的进水端设置在池壁顶部且与所述提升水泵的出水端相连通，所述沉淀池内设置有第一搅拌装置和第二搅拌装置，所述沉淀池的出水端与所述沉淀池的进水端同一水平高度;刮泥室内设置有刮泥机，所述刮泥室的进水端与所述沉淀池的出水端连通且保持同一水平高度;污泥泵房内设置有回流污泥泵，所述回流污泥泵与所述刮泥室的底部相连通，所述污泥泵房与外界相连通;臭氧反应池内设置有臭氧发生装置，所述臭氧反应池的进水端与所述刮泥室的出水端相连通且所述臭氧反应池的进水端的水平高度高于所述刮泥室的出水端的水平高度，所述臭氧反应池的出水端与外界相连通。
作为优选的技术方案，所述提升泵室的出水端与所述沉淀池的进水端之间设置有第一闸门。
作为优选的技术方案，所述刮泥室的出水端与所述臭氧反应池的进水端之间设置有第二闸门和斜管填料装置，从所述刮泥室的出水端流出的污水由所述斜管填料装置的底部进入所述斜管填料装置并从所述斜管填料装置的顶部流出至所述臭氧反应池的进水端。
作为优选的技术方案，所述第一搅拌装置为桨式搅拌机。
作为优选的技术方案，所述第二搅拌装置为混凝搅拌机，所述混凝搅拌机的排泥端与所述污水池相连通。
作为优选的技术方案，所述臭氧发生装置包括臭氧分配器、臭氧曝气头和臭氧尾气破坏器。
由于采用了上述技术方案，利用沉淀池与臭氧反应池相结合的技术能够有效的去处富氧污水中的悬浮物、大分子无机物及对污水进行杀菌消毒。在污水池附近设置提升泵室、沉淀池、臭氧反应池统一的结合在一起形成综合污水沉淀池，不仅大大提高了对污水的处理能力，而且有效的利用了空间并减少了单体构筑物的数量，从而产生了减少在处理过程中的水体损失的有益效果。
