应用于电梯或扶梯废水快速过滤技术

发布时间:2019-4-8 14:22:03  中国污水处理工程网

  申请日2017.12.15

  公开(公告)日2018.08.28

  IPC分类号B01D33/067; C02F1/00

  摘要

  本实用新型公开了一种应用于电梯或扶梯废水的快速过滤装置,包括壳体,所述壳体的顶侧为开口,所述壳体内活动安装有过滤桶,壳体两侧内壁上分别固定安装有第一放置板和第二放置板,所述第一放置板和第二放置板上均放置有固定块,两个固定块相互靠近的一侧均开设有两侧均为开口的转动槽,所述过滤桶上固定套接有第一齿轮,且第一齿轮的两侧分别转动安装在两个转动槽内;壳体靠近第一放置板的一侧固定安装有转动电机,所述转动电机的输出轴上固定套接有第二齿轮,所述第二齿轮的一侧延伸至相对应的转动槽内。本实用新型能够便于通过转动过滤桶实现废水快速过滤的目的,同时,便于稳固安装和拆卸过滤桶,便于对过滤桶进行清洗。




  权利要求书

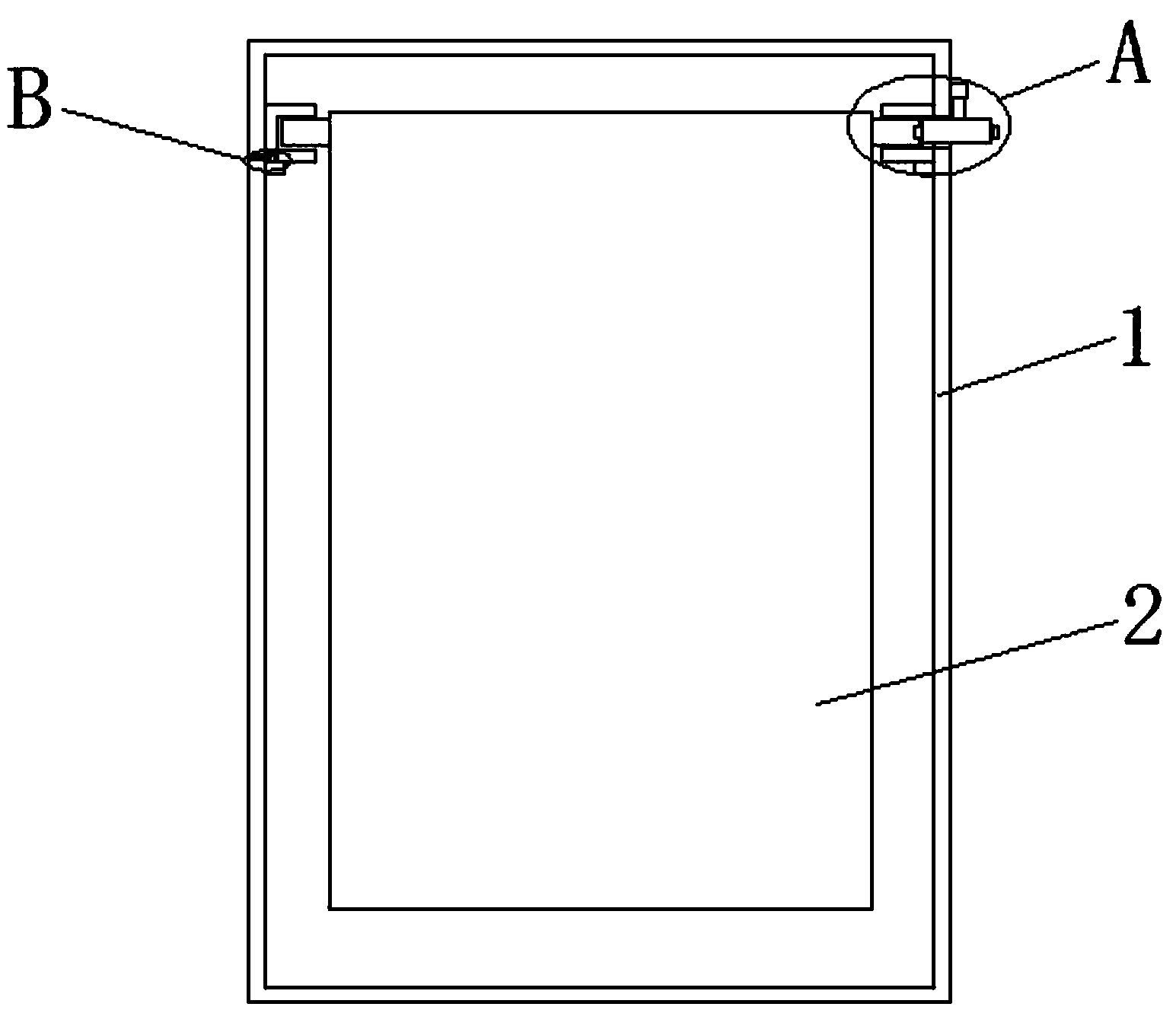

  1.一种应用于电梯或扶梯废水的快速过滤装置,包括壳体(1),其特征在于,所述壳体(1)的顶侧为开口,所述壳体(1)内活动安装有过滤桶(2),壳体(1)两侧内壁上分别固定安装有第一放置板(3)和第二放置板(10),所述第一放置板(3)和第二放置板(10)上均放置有固定块(4),两个固定块(4)相互靠近的一侧均开设有两侧均为开口的转动槽(5),所述过滤桶(2)上固定套接有第一齿轮(6),且第一齿轮(6)的两侧分别转动安装在两个转动槽(5)内;

  壳体(1)靠近第一放置板(3)的一侧固定安装有转动电机(7),所述转动电机(7)的输出轴上固定套接有第二齿轮(8),所述第二齿轮(8)的一侧延伸至相对应的转动槽(5)内,且与第一齿轮(6)相啮合;

  第二放置板(10)的顶侧固定安装有限位块(11),位于第二放置板(10)上的固定块(4)底侧开设有限位槽(12),所述限位块(11)滑动安装在限位槽(12)内,壳体(1)靠近第二放置板(10)的一侧开设有安装槽(13),所述安装槽(13)靠近限位槽(12)的一侧内壁上开设有滑动孔(14),滑动孔(14)内滑动安装有定位杆(15),且定位杆(15)的两端均延伸至滑动孔(14)外,所述限位块(11)靠近滑动孔(14)的一侧开设有定位槽(16),所述定位杆(15)的一端延伸至限位槽(12)内并与定位槽(16)滑动连接。

  2.根据权利要求1所述的一种应用于电梯或扶梯废水的快速过滤装置,其特征在于,位于第一放置板(3)上方的转动槽(5)远离过滤桶(2)的一侧内壁上开设有第一通孔,所述壳体(1)靠近第一通孔的一侧内壁上开设有第二通孔(9),第二齿轮(8)的一侧依次贯穿第二通孔(9)和第一通孔并延伸至转动槽(5)内。

  3.根据权利要求1所述的一种应用于电梯或扶梯废水的快速过滤装置,其特征在于,位于第一放置板(3)上的固定块(4)的底侧开设有滑动凹槽,所述滑动凹槽与转动槽(5)和第一通孔相连通,且滑动凹槽与第二齿轮(8)相适配。

  4.根据权利要求1所述的一种应用于电梯或扶梯废水的快速过滤装置,其特征在于,所述滑动孔(14)的两侧内壁上均开设有滑动槽,所述滑动槽内壁上滑动安装有滑动块,滑动块的一侧延伸至滑动槽内,且固定安装在定位杆(15)上。

  5.根据权利要求4所述的一种应用于电梯或扶梯废水 的快速过滤装置,其特征在于,所述滑动块的一侧固定安装有弹簧,且弹簧远离滑动块的一侧固定安装在滑动槽的一侧内壁上。

  6.根据权利要求1所述的一种应用于电梯或扶梯废水的快速过滤装置,其特征在于,所述壳体(1)底侧内壁上开设有出水孔,且出水孔内固定安装有出水管。

  说明书

  一种应用于电梯或扶梯废水的快速过滤装置

  技术领域

  本实用新型涉及电梯技术领域,尤其涉及一种应用于电梯或扶梯废水的快速过滤装置。

  背景技术

  近年来,随着经济的发展,电梯和自动扶梯在市场越来越普及,市场对电梯和自动扶梯的各方面要求越来越严格,如在美观和耐洁性方面,需要对电梯或扶梯的面板进行喷涂处理,在喷涂之前,需要进行酸洗和除油处理;如在安全性方面。在电梯或自动扶梯行业领域应用广泛的楼层板装置的面板大多采用蚀刻花纹防滑的制作方式,这种蚀刻面板都是采用蚀刻药水通过化学刻蚀的方法制作。以上生产制作过程中均会产生大量污水、废水,会对环境造成污染。因此,必须对电梯或扶梯生产过程中产生的污水进行处理方能向外排放。在电梯或扶梯的污水处理过程中,过滤是污水处理的关键工序,过滤效果的好坏,制约后续污水处理的效果。目前对污水的过滤处理一般采用过滤装置,过滤装置以能够过滤介质中所包含的颗粒和杂质,主要是通过靠过滤材料(比如:活性炭、滤芯、筛网等)来完成的。但是,过滤材料长时间的使用,就会使过滤介质中所包含的颗粒和杂质在过滤材料上造成堆积或吸收,不便于清洗过滤材料,同时,不便于进行快速过滤。

  实用新型内容

  本实用新型的目的是为了解决现有技术中存在的缺点,而提出的一种应用于电梯或扶梯废水的快速过滤装置。

  为了实现上述目的,本实用新型采用了如下技术方案:

  一种应用于电梯或扶梯废水的快速过滤装置,包括壳体,所述壳体的顶侧为开口,所述壳体内活动安装有过滤桶,壳体两侧内壁上分别固定安装有第一放置板和第二放置板,所述第一放置板和第二放置板上均放置有固定块,两个固定块相互靠近的一侧均开设有两侧均为开口的转动槽,所述过滤桶上固定套接有第一齿轮,且第一齿轮的两侧分别转动安装在两个转动槽内;

  壳体靠近第一放置板的一侧固定安装有转动电机,所述转动电机的输出轴上固定套接有第二齿轮,所述第二齿轮的一侧延伸至相对应的转动槽内,且与第一齿轮相啮合;

  第二放置板的顶侧固定安装有限位块,位于第二放置板上的固定块底侧开设有限位槽,所述限位块滑动安装在限位槽内,壳体靠近第二放置板的一侧开设有安装槽,所述安装槽靠近限位槽的一侧内壁上开设有滑动孔,滑动孔内滑动安装有定位杆,且定位杆的两端均延伸至滑动孔外,所述限位块靠近滑动孔的一侧开设有定位槽,所述定位杆的一端延伸至限位槽内并与定位槽滑动连接。

  优选的,位于第一放置板上方的转动槽远离过滤桶的一侧内壁上开设有第一通孔,所述壳体靠近第一通孔的一侧内壁上开设有第二通孔,第二齿轮的一侧依次贯穿第二通孔和第一通孔并延伸至转动槽内。

  优选的,位于第一放置板上的固定块的底侧开设有滑动凹槽,所述滑动凹槽与转动槽和第一通孔相连通,且滑动凹槽与第二齿轮相适配。

  优选的,所述滑动孔的两侧内壁上均开设有滑动槽,所述滑动槽内壁上滑动安装有滑动块,滑动块的一侧延伸至滑动槽内,且固定安装在定位杆上。

  优选的,所述滑动块的一侧固定安装有弹簧,且弹簧远离滑动块的一侧固定安装在滑动槽的一侧内壁上。

  优选的,所述壳体底侧内壁上开设有出水孔,且出水孔内固定安装有出水管。

  与现有技术相比,本实用新型的有益效果是:

  本实用新型中,通过壳体、过滤桶、第一放置板、固定块、转动槽、第一齿轮、转动电机、第二齿轮、第二通孔、第二放置板配合使用,启动转动电机,转动电机带动第二齿轮在第二通孔和转动槽内转动,且第二齿轮带动第一齿轮转动,第一齿轮带动过滤桶转动,能够便于通过转动过滤桶实现废水快速过滤的目的;通过限位块、限位槽、安装槽、滑动孔、定位杆、定位槽配合使用,移动固定块,两个固定块分别放置在第一放置板和第二放置板上,第二齿轮通过滑动凹槽移动到转动槽内,同时,固定块带动限位块移动到限位槽内,移动定位杆,定位杆在滑动孔内滑动,定位杆带动滑动块在滑动槽内滑动,弹簧作用力下带动定位杆一端移动到定位槽内,便于稳固安装过滤桶,移动定位杆,定位杆的一端移出定位槽,向上移动过滤桶,能够便于快速方便的拆卸过滤桶;本实用新型能够便于通过转动过滤桶实现废水快速过滤的目的,同时,便于稳固安装和拆卸过滤桶,便于对过滤桶进行清洗。
