申请日2018.01.05
公开(公告)日2018.10.30
IPC分类号C02F9/02
摘要
一种污水处理装置的二级处理箱，涉及污水净化设备技术领域，包括颗粒过滤箱1、初级透析箱2，颗粒过滤箱1与初级透析箱2通过管道相互连接，颗粒过滤箱1设有可拆卸的双层格栅网7，双层格栅网7由硬质网板和软质网面组成，软质网面的边缘与硬质网板的边缘相互连接，硬质网板的孔径为软质网面孔径的1.5至2倍;双层格栅网7通过拉力条8安装在颗粒过滤箱1的内壁上。双层格栅网7设有至少两个且等间距分布，双层格栅网7的孔径依次减小。
权利要求书
1.一种污水处理装置的二级处理箱，包括颗粒过滤箱(1)、初级透析箱(2)，所述颗粒过滤箱(1)与初级透析箱(2)通过管道相互连接，其特征在于：所述颗粒过滤箱(1)设有可拆卸的双层格栅网(7)，所述双层格栅网(7)由硬质网板和软质网面组成，所述软质网面的边缘与硬质网板的边缘相互连接，所述硬质网板的孔径为软质网面孔径的1.5至2倍;所述双层格栅网(7)通过拉力条(8)安装在颗粒过滤箱(1)的内壁上，所述颗粒过滤箱(1)的底部通过传递水泵(3)将污水通入初级透析箱(2)的顶部。
2.根据权利要求1所述的一种污水处理装置的二级处理箱，其特征在于：所述双层格栅网(7)设有至少两个且等间距分布，所述双层格栅网(7)的孔径依次减小。
3.根据权利要求1所述的一种污水处理装置的二级处理箱，其特征在于：所述拉力条(8)上设有拉力传感器。
4.根据权利要求1所述的一种污水处理装置的二级处理箱，其特征在于：所述颗粒过滤箱(1)进水管上设有流量计(5)。
5.根据权利要求1所述的一种污水处理装置的二级处理箱，其特征在于：所述颗粒过滤箱(1)进水管上设有初级水质检测器(6)，所述初级透析箱(2)的出口设有次级水质监测器(11)，所述初级水质检测器(6)、次级水质监测器(11)均为电解质检测器。
6.根据权利要求1所述的一种污水处理装置的二级处理箱，其特征在于：所述颗粒过滤箱(1)中双层格栅网(7)下部设有活性炭过滤板(9)。
7.根据权利要求6所述的一种污水处理装置的二级处理箱，其特征在于：所述初级透析箱(2)内设有悬浮式透析板(10)。
8.根据权利要求7所述的一种污水处理装置的二级处理箱，其特征在于：所述初级透析箱(2)内设有下行限位块(12)，所述悬浮式透析板(10)位于下行限位块(12)之上。
说明书
一种污水处理装置的二级处理箱
技术领域
本实用新型涉及污水净化设备技术领域，具体是一种污水处理装置的二级处理箱。
背景技术
目前，水污染处理已被广泛应用于建筑、农业，交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，目前水污染处理中由于处理程序复杂，不同的污水处理方式不同，基于污水排放的便利，很多污水出口或管路都具备大颗粒或絮状物过滤能力，但是很多污水处理设备对小颗粒和絮状物处理能力较差，且当小颗粒和絮状物较多时，会造成净化折本自生堵塞。定期清理能保证其正常运行，可是污水的杂质情况不是规律变化，按需清理才能保证设备的正常运行，所以需要人工排查这样费时费力，劳动量大。
实用新型内容
本实用新型所要解决的技术问题是提供一种污水处理装置的二级处理箱，以解决现有技术需要人工排查的问题。
本实用新型解决技术问题的技术方案为：一种污水处理装置的二级处理箱，包括颗粒过滤箱1、初级透析箱2，颗粒过滤箱1与初级透析箱2通过管道相互连接，颗粒过滤箱1设有可拆卸的双层格栅网7，双层格栅网7由硬质网板和软质网面组成，软质网面的边缘与硬质网板的边缘相互连接，硬质网板的孔径为软质网面孔径的1.5至2倍;双层格栅网7通过拉力条8安装在颗粒过滤箱1的内壁上，颗粒过滤箱1的底部通过传递水泵3将污水通入初级透析箱2的顶部。
双层格栅网7设有至少两个且等间距分布，双层格栅网7的孔径依次减小。
拉力条8上设有拉力传感器。
颗粒过滤箱1进水管上设有流量计5。
颗粒过滤箱1进水管上设有初级水质检测器6，初级透析箱2的出口设有次级水质监测器13，初级水质检测器6、次级水质监测器11均为电解质检测器。
颗粒过滤箱1中双层格栅网7下部设有活性炭过滤板9。
初级透析箱2内设有悬浮式透析板10。
初级透析箱2内设有下行限位块12，悬浮式透析板10位于下行限位块12之上。本实用新型具备如下有益效果。

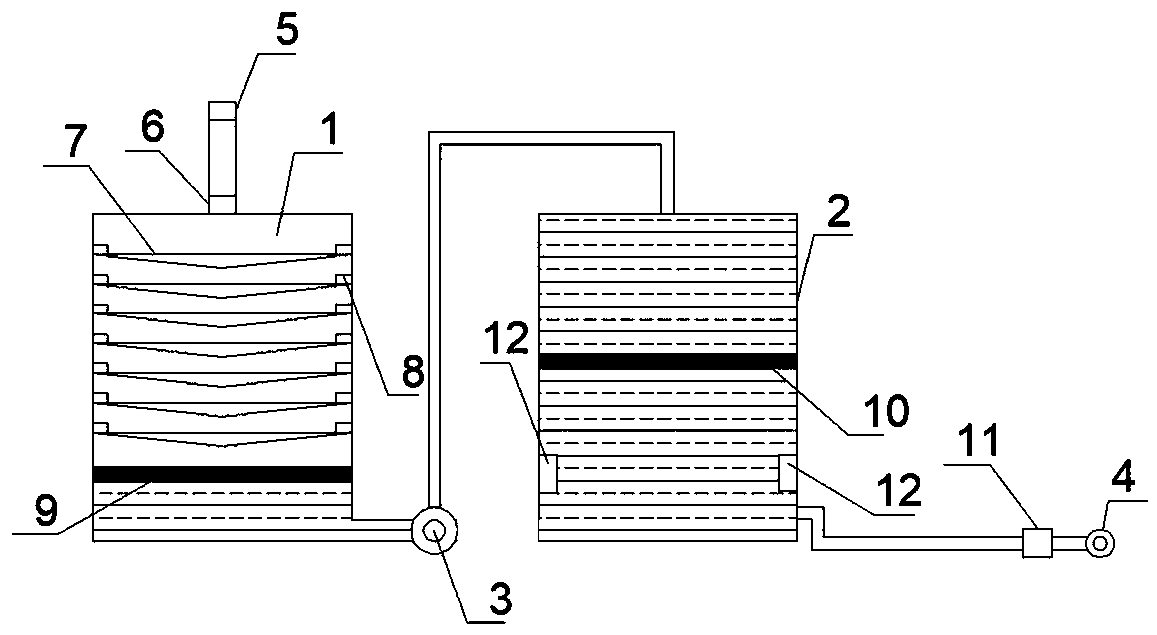

双层格栅网7可以有效过滤水中的杂质，同时还能避免堵塞，由于重力以及水流冲刷，杂质最终会集中在软质网面中心，从而保证污水能顺利下流。依次分布的双层格栅网7能有效过滤不同直径的杂质，提高了过滤效果。
拉力条8上设有拉力传感器可以测量双层格栅网7的拉力变化，通过分析不同的拉力传感器就能得知污水中各种直径颗粒的分布情况。
流量计5可以计算流量，防止污水过度积压，超过设备的净化极限。
初级水质检测器6与次级水质监测器11可以有效分析净化效率，理论上前者的检测数值要高于后者的10倍，当两者检测到电解质变化差值小于既定值时说明污水过于浑浊，休要后续处理加入跟多的反应菌。
活性炭过滤板9能进一步过滤杂质。
悬浮式透析板10可以起到初级透析过滤的作用，所谓悬浮是因为透析板本身质量较小，所以可以浮于水上。下行限位块12可以限制悬浮式透析板10位置。
传递水泵3能将污水更好的送入初级透析箱2内，外排泵4能初级处理的污水送出初级透析箱2。
