申请日 20200214
公开（公告）日 20201103
IPC分类号 C02F1/72; B01F11/00
摘要
本实用新型属于废水处理领域，尤其是一种饲料废水COD处理装置，针对现有废水处理设备设置较多电机，使用成本高，故障率高，现提出如下方案，其包括装置本体，所述装置本体的上方设有电机，电机的输出轴通过联轴器固定安装有转动轴，装置本体的顶侧开设有移动孔，转动轴的底端贯穿移动孔，所述转动轴上固定套接有位于电机和装置本体之间的蜗杆，蜗杆的下方设有活动套接在转动轴上的安装板。本实用新型结构简单，通过电机带动转动轴转动，即可达到电机左右移动的目的，减少了电机的使用量，既降低了装置本体的故障率，同时降低了使用成本，适合推广使用。
权利要求书

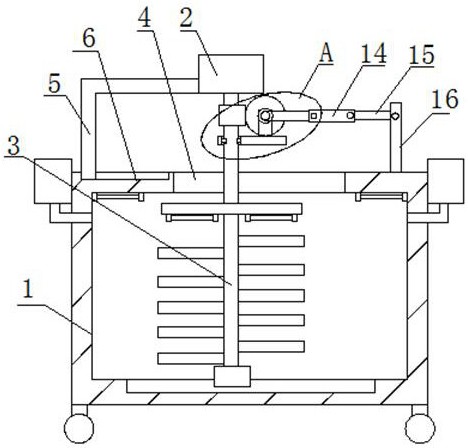

1.一种饲料废水COD处理装置，包括装置本体（1），所述装置本体（1）的上方设有电机（2），电机（2）的输出轴通过联轴器固定安装有转动轴（3），装置本体（1）的顶侧开设有移动孔（4），转动轴（3）的底端贯穿移动孔（4），其特征在于，所述转动轴（3）上固定套接有位于电机（2）和装置本体（1）之间的蜗杆（12），蜗杆（12）的下方设有活动套接在转动轴（3）上的安装板（7），安装板（7）的顶侧固定安装有齿轮杆（8），齿轮杆（8）的一侧转动安装有齿轮轴（10），齿轮轴（10）上固定套接有齿轮（11），齿轮（11）与蜗杆（12）相啮合，齿轮轴（10）的一端固定安装有转动杆（13），转动杆（13）的一侧转动安装有联动杆（14），联动杆（14）的一侧转动安装有支撑杆（15），所述装置本体（1）的顶侧固定安装有固定杆（16），固定杆（16）的一侧固定安装有固定轴，支撑杆（15）活动套接在固定轴上。
2.根据权利要求1所述的一种饲料废水COD处理装置，其特征在于，所述联动杆（14）的一侧开设有两个联动孔，两个联动孔内均活动安装有联动轴，两个联动轴的一端分别固定安装在转动杆（13）和支撑杆（15）的一侧上。
3.根据权利要求1所述的一种饲料废水COD处理装置，其特征在于，所述装置本体（1）的顶侧开设有限位槽（6），限位槽（6）内活动安装有L型架（5），L型架（5）的一侧固定安装在电机（2）的一侧上。
4.根据权利要求1所述的一种饲料废水COD处理装置，其特征在于，所述安装板（7）的顶侧开设有转动孔（17），转动轴（3）的底端贯穿转动孔（17），转动孔（17）的两侧内壁上均固定安装有转动块（18），转动轴（3）上环形开设有转动槽（19），两个转动块（18）相互靠近的一侧均延伸至转动槽（19）内。
5.根据权利要求1所述的一种饲料废水COD处理装置，其特征在于，所述齿轮杆（8）的一侧开设有安装孔（9），齿轮轴（10）的一端贯穿安装孔（9）。
说明书
一种饲料废水COD处理装置
技术领域
本实用新型涉及废水处理技术领域，尤其涉及一种饲料废水COD处理装置。
背景技术
化学需氧量COD（Chemical Oxygen Demand）是以化学方法测量水样中需要被氧化的还原性物质的量,废水、废水处理厂出水和受污染的水中，能被强氧化剂氧化的物质（一般为有机物）的氧当量,近年来，目前，市场上现有的COD处理系统结构复杂，操作使用不方便，对强氧化剂于饲料废水混合不均匀，造成饲料废水处理不彻底，处理效果不好，而且现有的技术处理方法过于单一，增加了工厂的设备投入成本，降低了工作效率，而且移动不方便。
现有的处理设备中常设置有多个电机，来实现转动轴的转动和移动，进而实现混合均匀的目的，但是多个电机的设置，由于电机属于电器件，电器件故障率较高，因此不但增加了处理装置的故障率，同时增加了使用成本，不适合推广使用，存在改进的空间。
实用新型内容
本实用新型的目的是为了解决现有技术中存在电机设置较多，增加了处理装置的故障率，同时增加了使用成本的缺点，而提出的一种饲料废水COD处理装置。
为了实现上述目的，本实用新型采用了如下技术方案：
一种饲料废水COD处理装置，包括装置本体，所述装置本体的上方设有电机，电机的输出轴通过联轴器固定安装有转动轴，装置本体的顶侧开设有移动孔，转动轴的底端贯穿移动孔，所述转动轴上固定套接有位于电机和装置本体之间的蜗杆，蜗杆的下方设有活动套接在转动轴上的安装板，安装板的顶侧固定安装有齿轮杆，齿轮杆的一侧转动安装有齿轮轴，齿轮轴上固定套接有齿轮，齿轮与蜗杆相啮合，齿轮轴的一端固定安装有转动杆，转动杆的一侧转动安装有联动杆，联动杆的一侧转动安装有支撑杆，所述装置本体的顶侧固定安装有固定杆，固定杆的一侧固定安装有固定轴，支撑杆活动套接在固定轴上，当电机带动转动轴转动一周时，可以使得电机来回的移动一次。
优选的，所述联动杆的一侧开设有两个联动孔，两个联动孔内均活动安装有联动轴，两个联动轴的一端分别固定安装在转动杆和支撑杆的一侧上，转动杆转动通过一个联动轴在联动杆的一侧转动的同时带动联动杆转动，联动杆通过另一个联动轴在支撑杆的一侧转动的同时带动支撑杆转动。
优选的，所述装置本体的顶侧开设有限位槽，限位槽内活动安装有L型架，L型架的一侧固定安装在电机的一侧上，电机移动时，通过L型架沿着限位槽水平移动。
优选的，所述安装板的顶侧开设有转动孔，转动轴的底端贯穿转动孔，转动孔的两侧内壁上均固定安装有转动块，转动轴上环形开设有转动槽，两个转动块相互靠近的一侧均延伸至转动槽内，转动轴转动时不会对安装板产生影响。
优选的，所述齿轮杆的一侧开设有安装孔，齿轮轴的一端贯穿安装孔，齿轮轴在安装孔内转动。
本实用新型中，由于设置了蜗杆与齿轮，使得电机带动转动轴转动时，使得使得齿轮转动；
本实用新型中，由于设置了转动杆、联动杆、支撑杆和固定杆，从而使得电机带动转动轴转动时，可以左右移动；
本实用新型结构简单，通过电机带动转动轴转动，即可达到电机左右移动的目的，减少了电机的使用量，既降低了装置本体的故障率，同时降低了使用成本，适合推广使用。
发明人 （杨晨）
