医疗污水处理系统

发布时间:2021-4-20 8:38:43  中国污水处理工程网

申请日 20201021

公开(公告)日 20210205

IPC分类号 B01D36/02

摘要

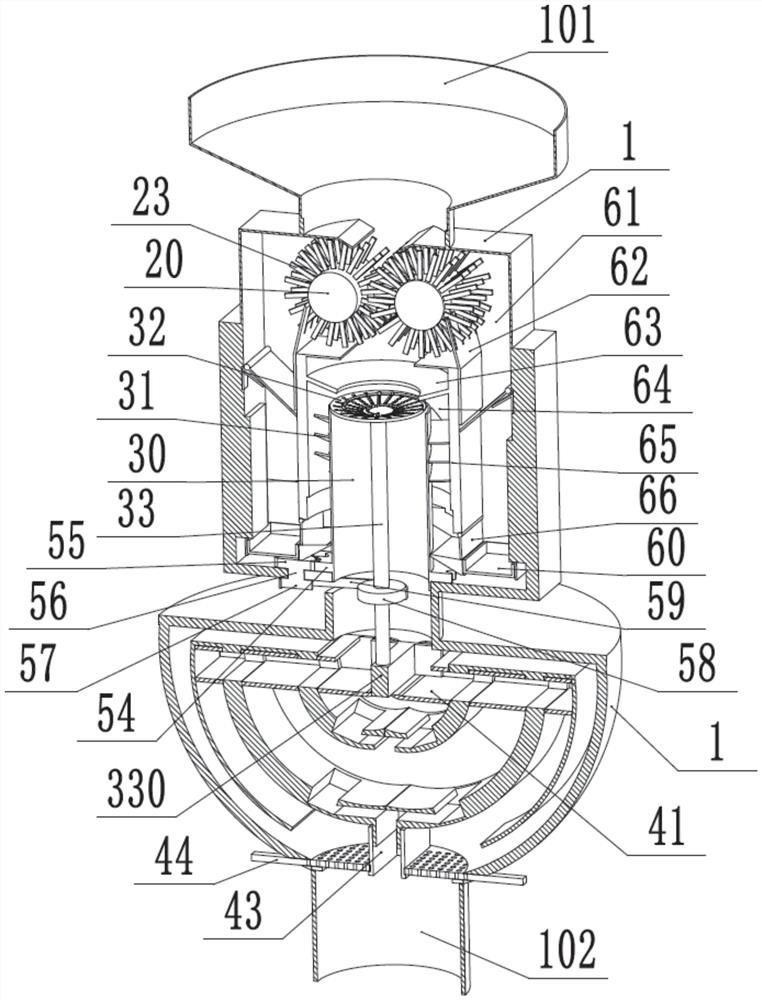

本发明公开了一种医疗污水处理系统,包括壳体、粗杂质过滤机构、细杂质过滤机构、高级过滤机构、动力驱动机构、垃圾收集机构,所述壳体由上至下依次安装有所述粗杂质过滤机构、细杂质过滤机构和高级过滤机构,所述垃圾收集机构安装于所述壳体内并用于收集所述粗杂质过滤机构和细杂质过滤机构过滤出来的垃圾;所述壳体的上方设有污水进口,下方设有过滤水排放口;所述细杂质过滤机构包括旋转轴、V型过滤盘、吸风件,所述吸风件包括筒体、设有所述筒体外表面的螺旋叶片。本发明结构设计巧妙,实现了污水的三级自动化过滤,过滤效果好,节约能源。


权利要求书

1.一种医疗污水处理系统,其特征在于,包括壳体、粗杂质过滤机构、细杂质过滤机构、高级过滤机构、动力驱动机构、垃圾收集机构,所述壳体由上至下依次安装有所述粗杂质过滤机构、细杂质过滤机构和高级过滤机构,所述垃圾收集机构安装于所述壳体内并用于收集所述粗杂质过滤机构和细杂质过滤机构过滤出来的垃圾;所述壳体的上方设有污水进口,下方设有过滤水排放口;

所述细杂质过滤机构包括旋转轴、V型过滤盘、吸风件,所述吸风件包括筒体、设有所述筒体外表面的螺旋叶片,所述螺旋叶片的输送方向为由所述壳体的上方向所述壳体的下方输送;所述筒体转动安装于所述壳体内,所述旋转轴位于所述筒体内,所述V型过滤盘与所述旋转轴的一端相连接,且所述V型过滤盘位于所述筒体上方的开口处,且所述筒体支撑所述V型过滤盘,所述V型过滤盘的V型开口朝向所述壳体的上方;所述筒体和旋转轴与所述动力驱动机构相连接,所述动力驱动机构驱动所述筒体和旋转轴旋转。

2.根据权利要求1所述的一种医疗污水处理系统,其特征在于,所述高级过滤机构包括中空筒、分层组件、过滤板、下水管道,所述分层组件包括内弧形板、中间弧形板、外弧形板、平板,所述内弧形板、中间弧形板和外弧形板相间且呈同心设置,所述内弧形板、中间弧形板和外弧形板的一端均与所述平板相连接,所述平板呈水平状态;所述下水管道的两侧面均安装有所述过滤板,所述过滤板转动安装于所述壳体的过滤水排放口处;所述下水管道对准所述过滤水排放口;所述中间弧形板的另一端与所述下水管道相连接;

所述中空筒上设有所述内弧形板和中间弧形板分别穿过的第一窗口和第二窗口,所述中空筒的一端与所述旋转轴的另一端转动连接,所述内弧形板和中间弧形板分别穿过所述第一窗口和第二窗口,所述中空筒的另一端与所述外弧形板相贴合,所述中空筒能沿着所述内弧形板、中间弧形板和外弧形板旋转,且所述中空筒被所述内弧形板和中间弧形板分割成内段、中间段和外段;所述内弧形板和中间弧形板的一端分别设有内窗口和中间窗口;所述内弧形板的另一端设有内水流通道;所述内水流通道的上方贯通所述内弧形板另一端的内弧形面,下方贯通所述内弧形板另一端的外弧形面;所述中间弧形板的另一端设有中间水流通道;所述中间水流通道的上方贯通所述中间弧形板另一端的内弧形面,下方贯通所述中间弧形板另一端的外弧形面;所述中间水流通道与所述下水管道连通;所述中空筒的中空内腔与所述筒体相连通;

所述中空筒旋转至所述第一窗口和第二窗口分别与所述内窗口和中间窗口位置相对时,所述中空筒呈水平状态;所述中空筒旋转至所述第一窗口和第二窗口分别与所述内水流通道和中间水流通道位置相对时,所述中空筒内段的中空内腔、内水流通道、过滤板和过滤水排放口相连通,所述中空筒中间段的中空内腔、中间水流通道、下水管道和过滤水排放口相连通,所述中空筒外段的中空内腔、过滤板和过滤水排放口相连通。

3.根据权利要求2所述的一种医疗污水处理系统,其特征在于,所述粗杂质过滤机构包括转轴、耙齿,若干所述耙齿设于所述转轴上,两所述粗杂过滤机构并排相间设置,两所述转轴上的耙齿相交错设置;所述动力驱动机构与所述转轴相连接并驱动所述转轴旋转。

4.根据权利要求3所述的一种医疗污水处理系统,其特征在于,所述动力驱动机构包括电机、主动齿轮、传动齿轮、传动轴、外齿圈、过渡齿轮、主动带轮、从动带轮、传动带、被动齿轮、连接轴,所述电机安装于所述壳体上,所述电机的输出轴上安装所述主动齿轮,所述传动轴的两端均连接有所述传动齿轮,所述传动轴转动安装于所述壳体上,所述外齿圈设于所述筒体的外表面,所述过渡齿轮与所述主动带轮通过所述连接轴相连接,所述连接轴转动安装于所述壳体上,所述被动齿轮安装于所述转轴上,所述主动齿轮与所述传动轴一端的传动齿轮相啮合,所述传动轴另一端的传动齿轮与所述被动齿轮相啮合,两所述转轴上的两被动齿轮相啮合;所述主动齿轮与所述外齿圈相啮合,所述外齿圈与所述过渡齿轮相啮合,所述从动带轮设于所述旋转轴的外表面,所述主动带轮通过所述传动带与所述从动带轮相连接。

5.根据权利要求3所述的一种医疗污水处理系统,其特征在于,所述垃圾收集机构包括垃圾收集抽屉、环绕所述吸风件设置的环形垃圾收集腔、与所述粗杂质过滤机构相连通的垂直垃圾输送通道;位于所述V型过滤盘的上方,在所述环形垃圾收集腔的内壁设有环形斜盘,所述环形斜盘上设有内孔,所述内孔连通所述粗杂质过滤机构和V型过滤盘,且所述内孔的尺寸小于所述V型过滤盘的外轮廓尺寸;所述环形斜盘呈由下向上的倾斜结构;

所述垃圾收集抽屉安装于所述壳体内且对准所述垂直垃圾输送通道的出口,所述垃圾收集抽屉相对于所述壳体能抽出和缩回,所述环形垃圾收集腔和垂直垃圾输送通道通过隔板隔开,且所述隔板上设有弹性旋开门,通过打开所述弹性旋开门,使所述环形垃圾收集腔和垂直垃圾输送通道相连通。

6.根据权利要求3所述的一种医疗污水处理系统,其特征在于,所述垃圾收集机构还包括设于所述垂直垃圾输送通道的进口并与所述壳体相连接的导向板,所述导向板上设有与所述耙齿相对的齿槽,所述垃圾收集机构还包括安装于所述垂直垃圾输送通道中间的单向斜板,所述单向斜板与所述壳体弹性转动连接。

7.根据权利要求1所述的一种医疗污水处理系统,其特征在于,所述V型过滤盘的过滤表面设有涡形槽。

8.根据权利要求1所述的一种医疗污水处理系统,其特征在于,所述分层组件的数量为两个,两所述分层组件对称设置。

9.根据权利要求1所述的一种医疗污水处理系统,其特征在于,所述医疗污水处理系统还包括设于所述重直垃圾输送管道出口下的辐射加热板。


说明书

一种医疗污水处理系统

技术领域

本发明涉及污水处理设备技术领域,尤其是涉及一种医疗污水处理系统。

背景技术

随着社会的发展,人们对环境的保护意识越来越强烈,比如在医疗相关的机构中,为了保证医疗污水的排放达标,因此现采用医疗污水处理系统对污水进行过滤、消毒等处理再进行排放,然而现有医疗污水处理系统中的过滤设备过滤效果差,过滤出来的污水含杂量多,不利于后续的消毒等工序处理,因此亟需一种过滤效果好的医疗污水处理系统,此有待进一步研发解决。

发明内容

本发明的目的就在于克服现有技术的不足,提供了一种医疗污水处理系统,本发明结构设计巧妙,实现了污水的三级自动化过滤,过滤效果好,节约能源。

为了实现上述目的,本发明提供了一种医疗污水处理系统,包括壳体、粗杂质过滤机构、细杂质过滤机构、高级过滤机构、动力驱动机构、垃圾收集机构,所述壳体由上至下依次安装有所述粗杂质过滤机构、细杂质过滤机构和高级过滤机构,所述垃圾收集机构安装于所述壳体内并用于收集所述粗杂质过滤机构和细杂质过滤机构过滤出来的垃圾;所述壳体的上方设有污水进口,下方设有过滤水排放口;

所述细杂质过滤机构包括旋转轴、V型过滤盘、吸风件,所述吸风件包括筒体、设有所述筒体外表面的螺旋叶片,所述螺旋叶片的输送方向为由所述壳体的上方向所述壳体的下方输送;所述筒体转动安装于所述壳体内,所述旋转轴位于所述筒体内,所述V型过滤盘与所述旋转轴的一端相连接,且所述V型过滤盘位于所述筒体上方的开口处,且所述筒体支撑所述V型过滤盘,所述V型过滤盘的V型开口朝向所述壳体的上方;所述筒体和旋转轴与所述动力驱动机构相连接,所述动力驱动机构驱动所述筒体和旋转轴旋转。

进一步地,所述高级过滤机构包括中空筒、分层组件、过滤板、下水管道,所述分层组件包括内弧形板、中间弧形板、外弧形板、平板,所述内弧形板、中间弧形板和外弧形板相间且呈同心设置,所述内弧形板、中间弧形板和外弧形板的一端均与所述平板相连接,所述平板呈水平状态;所述下水管道的两侧面均安装有所述过滤板,所述过滤板转动安装于所述壳体的过滤水排放口处;所述下水管道对准所述过滤水排放口;所述中间弧形板的另一端与所述下水管道相连接;

所述中空筒上设有所述内弧形板和中间弧形板分别穿过的第一窗口和第二窗口,所述中空筒的一端与所述旋转轴的另一端转动连接,所述内弧形板和中间弧形板分别穿过所述第一窗口和第二窗口,所述中空筒的另一端与所述外弧形板相贴合,所述中空筒能沿着所述内弧形板、中间弧形板和外弧形板旋转,且所述中空筒被所述内弧形板和中间弧形板分割成内段、中间段和外段;所述内弧形板和中间弧形板的一端分别设有内窗口和中间窗口;所述内弧形板的另一端设有内水流通道;所述内水流通道的上方贯通所述内弧形板另一端的内弧形面,下方贯通所述内弧形板另一端的外弧形面;所述中间弧形板的另一端设有中间水流通道;所述中间水流通道的上方贯通所述中间弧形板另一端的内弧形面,下方贯通所述中间弧形板另一端的外弧形面;所述中间水流通道与所述下水管道连通;所述中空筒的中空内腔与所述筒体相连通;

所述中空筒旋转至所述第一窗口和第二窗口分别与所述内窗口和中间窗口位置相对时,所述中空筒呈水平状态;所述中空筒旋转至所述第一窗口和第二窗口分别与所述内水流通道和中间水流通道位置相对时,所述中空筒内段的中空内腔、内水流通道、过滤板和过滤水排放口相连通,所述中空筒中间段的中空内腔、中间水流通道、下水管道和过滤水排放口相连通,所述中空筒外段的中空内腔、过滤板和过滤水排放口相连通。

进一步地,所述粗杂质过滤机构包括转轴、耙齿,若干所述耙齿设于所述转轴上,两所述粗杂过滤机构并排相间设置,两所述转轴上的耙齿相交错设置;所述动力驱动机构与所述转轴相连接并驱动所述转轴旋转。

进一步地,所述动力驱动机构包括电机、主动齿轮、传动齿轮、传动轴、外齿圈、过渡齿轮、主动带轮、从动带轮、传动带、被动齿轮、连接轴,所述电机安装于所述壳体上,所述电机的输出轴上安装所述主动齿轮,所述传动轴的两端均连接有所述传动齿轮,所述传动轴转动安装于所述壳体上,所述外齿圈设于所述筒体的外表面,所述过渡齿轮与所述主动带轮通过所述连接轴相连接,所述连接轴转动安装于所述壳体上,所述被动齿轮安装于所述转轴上,所述主动齿轮与所述传动轴一端的传动齿轮相啮合,所述传动轴另一端的传动齿轮与所述被动齿轮相啮合,两所述转轴上的两被动齿轮相啮合;所述主动齿轮与所述外齿圈相啮合,所述外齿圈与所述过渡齿轮相啮合,所述从动带轮设于所述旋转轴的外表面,所述主动带轮通过所述传动带与所述从动带轮相连接。

进一步地,所述垃圾收集机构包括垃圾收集抽屉、环绕所述吸风件设置的环形垃圾收集腔、与所述粗杂质过滤机构相连通的垂直垃圾输送通道;位于所述V型过滤盘的上方,在所述环形垃圾收集腔的内壁设有环形斜盘,所述环形斜盘上设有内孔,所述内孔连通所述粗杂质过滤机构和V型过滤盘,且所述内孔的尺寸小于所述V型过滤盘的外轮廓尺寸;所述环形斜盘呈由下向上的倾斜结构;

所述垃圾收集抽屉安装于所述壳体内且对准所述垂直垃圾输送通道的出口,所述垃圾收集抽屉相对于所述壳体能抽出和缩回,所述环形垃圾收集腔和垂直垃圾输送通道通过隔板隔开,且所述隔板上设有弹性旋开门,通过打开所述弹性旋开门,使所述环形垃圾收集腔和垂直垃圾输送通道相连通。

进一步地,所述垃圾收集机构还包括设于所述垂直垃圾输送通道的进口并与所述壳体相连接的导向板,所述导向板上设有与所述耙齿相对的齿槽,所述垃圾收集机构还包括安装于所述垂直垃圾输送通道中间的单向斜板,所述单向斜板与所述壳体弹性转动连接。

进一步地,所述V型过滤盘的过滤表面设有涡形槽。

进一步地,所述分层组件的数量为两个,两所述分层组件对称设置。

进一步地,所述医疗污水处理系统还包括设于所述重直垃圾输送管道出口下的辐射加热板。

本发明使用时,污水从壳体上方的污水进口进入至壳体内部,依次经粗杂质过滤机构过滤掉粗杂质、细杂质过滤机构过滤掉细杂质后再进入至高级过滤机构进一步实现过滤,实现三级有效过滤,过滤效果好,且过滤水从壳体下方的过滤水排放口排出,其中粗杂质过滤机构和细杂质过滤机构过滤出来的杂质收集在垃圾收集机构内,污水经三级过滤后,杂质能有效彻底去除,保证过滤水排放口排出的过滤水干净,不含杂质。

本发明细杂质过滤机构工作时,通过动力驱动机构驱动旋转轴和筒体同步旋转,其中粗杂质过滤机构过滤掉粗杂质后,污水落在V型过滤盘上,污水经V型过滤盘过滤后,细杂质留在V型过滤盘上,过滤水则直接落入至筒体内并进入高级过滤机构,同时旋转轴旋转带动V型过滤盘旋转,V型过滤盘旋转使得V型过滤盘上的细杂质做离心运动并脱离V型过滤盘,且甩至筒体外侧,而且筒体旋转带动螺旋叶片旋转,从而螺旋叶片产生由筒体上方向下方的吸力,使得甩至筒体外部的细杂质被向下吸,使得垃圾快速集中导入至垃圾收集机构内。

本发明在同一动力源作用下,即可驱动粗杂质过滤机构、细杂质过滤机构、高级过滤机构同时工作,结构紧凑,能有效节约能源。

(发明人: 陈文承;王克强;周佳佳 )
