申请日2020.06.11
公开（公告）日2021.02.12
IPC分类号B29B17/00
摘要
本实用新型涉及工程塑料树脂母液过滤技术领域，且公开了一种新型工程塑料树脂母液错流浓缩过滤系统，包括中间罐、循环泵、金属膜错流过滤器和反冲洗泵，中间罐的上端进液口固定连通有工程塑料树脂母液输入管，工程塑料树脂母液输入管远离中间罐的一端固定连通有工程塑料树脂母液通入端口，金属膜错流过滤器的上下两端分别连通设置有滤清液出口和工程塑料树脂母液入口，中间罐的底部出液口和金属膜错流过滤器的工程塑料树脂母液入口通过输送管连通，循环泵设置在输送管上。本实用新型能够有效回收工程塑料树脂母液中的工程塑料树脂胶粉，同时分离出满足排放标准的污水，可以实现连续化操作。
权利要求书

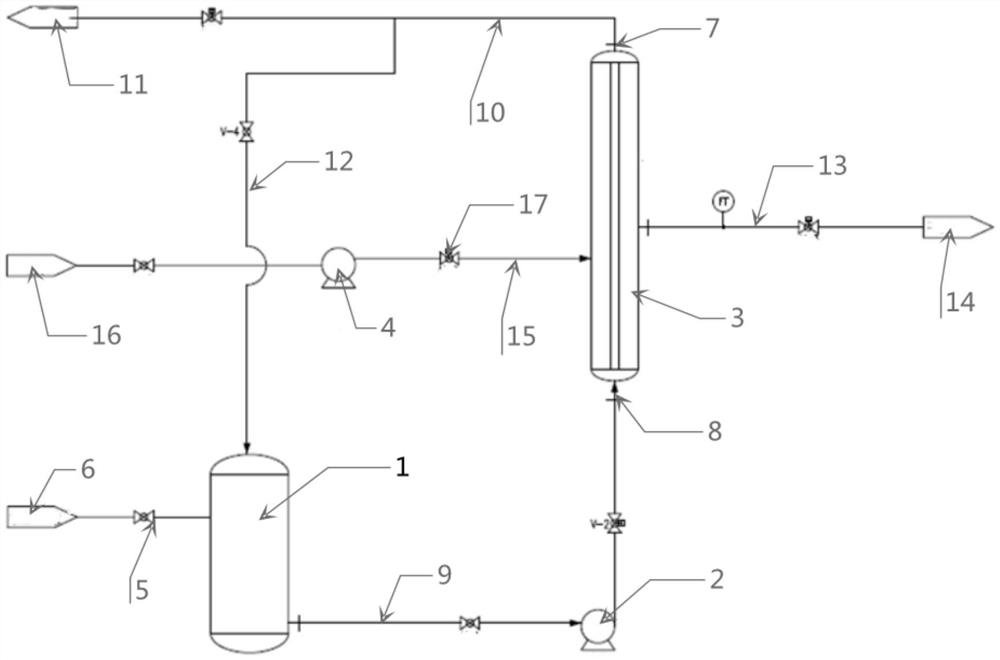

1.一种新型工程塑料树脂母液错流浓缩过滤系统，包括中间罐(1)、循环泵(2)、金属膜错流过滤器(3)和反冲洗泵(4)，其特征在于，所述中间罐(1)的上端进液口固定连通有工程塑料树脂母液输入管(5)，所述工程塑料树脂母液输入管(5)远离中间罐(1)的一端固定连通有工程塑料树脂母液通入端口(6)，所述金属膜错流过滤器(3)的上下两端分别连通设置有滤清液出口(7)和工程塑料树脂母液入口(8)，所述中间罐(1)的底部出液口和金属膜错流过滤器(3)的工程塑料树脂母液入口(8)通过输送管(9)连通，所述循环泵(2)设置在输送管(9)上，所述金属膜错流过滤器(3)的滤清液出口(7)固定连通有浓缩液输出管(10)，所述浓缩液输出管(10)远离金属膜错流过滤器(3)的一端固定连通有浓缩液输出端口(11)，所述浓缩液输出管(10)与中间罐(1)之间通过循环管(12)连通设置，所述金属膜错流过滤器(3)的侧面固定连通有清水输出管(13)，所述清水输出管(13)远离金属膜错流过滤器(3)的一端固定连通有清水输出端口(14)，所述金属膜错流过滤器(3)的侧面还固定连通有反冲洗液输入管(15)，所述反冲洗泵(4)设置在反冲洗液输入管(15)上，所述反冲洗液输入管(15)远离金属膜错流过滤器(3)的一端固定连通有反冲洗液输入端口(16)。
2.根据权利要求1所述的一种新型工程塑料树脂母液错流浓缩过滤系统，其特征在于，所述金属膜错流过滤器(3)竖直安装设置。
3.根据权利要求1所述的一种新型工程塑料树脂母液错流浓缩过滤系统，其特征在于，所述中间罐(1)的底部出液口与循环泵(2)的入口连通，所述循环泵(2)的出口与金属膜错流过滤器(3)的工程塑料树脂母液入口(8)连通。
4.根据权利要求1所述的一种新型工程塑料树脂母液错流浓缩过滤系统，其特征在于，所述金属膜错流过滤器(3)内部的过滤元件具体为两端开口的中空圆柱形多孔金属膜滤芯。
5.根据权利要求1所述的一种新型工程塑料树脂母液错流浓缩过滤系统，其特征在于，所述工程塑料树脂母液输入管(5)、浓缩液输出管(10)、循环管(12)和清水输出管(13)的管壁上均设置有开关阀(17)。
6.根据权利要求1所述的一种新型工程塑料树脂母液错流浓缩过滤系统，其特征在于，所述输送管(9)位于中间罐(1)、循环泵(2)和金属膜错流过滤器(3)分成的两段管壁上均设置有开关阀(17)。
7.根据权利要求1所述的一种新型工程塑料树脂母液错流浓缩过滤系统，其特征在于，所述反冲洗液输入管(15)位于金属膜错流过滤器(3)、反冲洗泵(4)和反冲洗液输入端口(16)分成的两段管壁上均设置有开关阀(17)。
说明书
一种新型工程塑料树脂母液错流浓缩过滤系统
技术领域
本实用新型涉及工程塑料树脂母液过滤技术领域，尤其涉及一种新型工程塑料树脂母液错流浓缩过滤系统。
背景技术
工程塑料树脂生产过程中，会产生大量的污水，这些污水内含有一定量的工程塑料树脂胶粉，如果能回收的话，不仅能增加产品收率，同时可以降低污水处理的难度。目前国内有些厂家使用BOKELA公司的错流过滤器，虽然可以得到高浓度的工程塑料树脂浓浆和澄清的水，但是容易堵塞，需要定期人工清理，国内也有一些公司使用陶瓷膜错流过滤器，陶瓷膜容易损坏，且再生需要酸洗或者碱洗，产生更多废水。
实用新型内容
本实用新型的目的是为了解决现有技术中国内有些厂家使用BOKELA公司的错流过滤器，虽然可以得到高浓度的工程塑料树脂浓浆和澄清的水，但是容易堵塞，需要定期人工清理，国内也有一些公司使用陶瓷膜错流过滤器，陶瓷膜容易损坏，且再生需要酸洗或者碱洗，产生更多废水的问题，而提出的一种新型工程塑料树脂母液错流浓缩过滤系统。
为了实现上述目的，本实用新型采用了如下技术方案：
一种新型工程塑料树脂母液错流浓缩过滤系统，包括中间罐、循环泵、金属膜错流过滤器和反冲洗泵，所述中间罐的上端进液口固定连通有工程塑料树脂母液输入管，所述工程塑料树脂母液输入管远离中间罐的一端固定连通有工程塑料树脂母液通入端口，所述金属膜错流过滤器的上下两端分别连通设置有滤清液出口和工程塑料树脂母液入口，所述中间罐的底部出液口和金属膜错流过滤器的工程塑料树脂母液入口通过输送管连通，所述循环泵设置在输送管上，所述金属膜错流过滤器的滤清液出口固定连通有浓缩液输出管，所述浓缩液输出管远离金属膜错流过滤器的一端固定连通有浓缩液输出端口，所述浓缩液输出管与中间罐之间通过循环管连通设置，所述金属膜错流过滤器的侧面固定连通有清水输出管，所述清水输出管远离金属膜错流过滤器的一端固定连通有清水输出端口，所述金属膜错流过滤器的侧面还固定连通有反冲洗液输入管，所述反冲洗泵设置在反冲洗液输入管上，所述反冲洗液输入管远离金属膜错流过滤器的一端固定连通有反冲洗液输入端口。
优选的，所述金属膜错流过滤器竖直安装设置。
优选的，所述中间罐的底部出液口与循环泵的入口连通，所述循环泵的出口与金属膜错流过滤器的工程塑料树脂母液入口连通。
优选的，所述金属膜错流过滤器内部的过滤元件具体为两端开口的中空圆柱形多孔金属膜滤芯。
优选的，所述工程塑料树脂母液输入管、浓缩液输出管、循环管和清水输出管的管壁上均设置有开关阀。
优选的，所述输送管位于中间罐、循环泵和金属膜错流过滤器分成的两段管壁上均设置有开关阀。
优选的，所述反冲洗液输入管位于金属膜错流过滤器、反冲洗泵和反冲洗液输入端口分成的两段管壁上均设置有开关阀。
与现有技术相比，本实用新型提供了一种新型工程塑料树脂母液错流浓缩过滤系统，具备以下有益效果：
该新型工程塑料树脂母液错流浓缩过滤系统，来自反应系统的工程塑料树脂母液通过工程塑料树脂母液通入端口和工程塑料树脂母液输入管进入中间罐内，中间罐底部开口与循环泵入口相连，循环泵出口接入金属膜错流过滤器，金属膜错流过滤器侧面开有滤清液出口，滤清液出口位于金属膜错流过滤器的上部，经过滤浓缩后的工程塑料树脂母液，自滤清液出口、浓缩液输出管和浓缩液输出端口流出，大部分返回中间罐用于循环，小部分返回反应系统回收工程塑料树脂；金属膜错流过滤器使用的过滤元件为两端开口的中空圆柱形多孔金属膜滤芯，主要作用为拦截工程塑料树脂母液中的工程塑料树脂胶粉，同时浓缩工程塑料树脂母液，工程塑料树脂母液进入金属膜错流过滤器后，水可以穿过滤芯，通过清水输出管和清水输出端口从侧面排出，工程塑料树脂胶粉则被金属膜滤芯拦截在滤芯内部，并随着工程塑料树脂母液向上流动，最后流出金属膜错流过滤器，当工程塑料树脂母液在滤芯内流动的速度达到设定值后，可冲击可能在滤芯内壁形成的滤饼，使金属膜错流过滤器具有自清洗的功能，从而节约人力，当过滤器使用一段时间后，过滤能力会下降，启动反冲洗泵将反冲洗液输送至金属膜错流过滤器内进行反冲洗过滤器，能够快速恢复金属膜错流过滤器的过滤能力，便于持续使用，使用错流过滤的方式，能够得到高固含量的工程塑料树脂母液，便于回收工程塑料树脂胶粉，使用高精度的金属膜滤芯，保证得到的滤清液里面无工程塑料树脂胶粉，可以排至污水回收流程，使用易再生的金属膜滤芯，可通过反冲洗恢复滤芯的再生性能，无需频繁更换备品备件，能够有效回收工程塑料树脂母液中的工程塑料树脂胶粉，同时分离出满足排放标准的污水，可以实现连续化操作，节约人工。
而且该装置中未涉及部分均与现有技术相同或可采用现有技术加以实现，本实用新型能够有效回收工程塑料树脂母液中的工程塑料树脂胶粉，同时分离出满足排放标准的污水，可以实现连续化操作，节约人工。
（发明人：皮立强;王再雄）
