申请日2020.06.30
公开（公告）日2021.02.23
IPC分类号C02F1/52
摘要
本实用新型公开了一种MPP一体化污水处理设备，包括底板；壳体，所述壳体的底部设置于所述底板的顶部；电机箱，所述电机箱的底部设置于所述壳体顶部的一侧，所述壳体顶部的一侧且位于电机箱的一侧固定连接有絮凝剂进料箱；该MPP一体化污水处理设备通过设置电子称，可在对污水进行处理时，实现絮凝剂的定量添加，并且通过转动把手，把手旋转时就会间接带动转盘进行旋转，在第一锥齿轮、第二锥齿轮、转动轴、螺纹杆、螺纹块、滑杆和传动板等的配合设置，可通过传动板运动带动滑动板进行运动，从而可通过滑动板的运动间接带动承载板进行运动，从而可将电子称收纳至收纳箱的内部，进而使得装置整体的实用性大大提高。
权利要求书
1.一种MPP一体化污水处理设备，其特征在于,包括底板；
壳体，所述壳体的底部设置于所述底板的顶部；
电机箱，所述电机箱的底部设置于所述壳体顶部的一侧，所述壳体顶部的一侧且位于电机箱的一侧固定连接有絮凝剂进料箱，所述絮凝剂进料箱内壁的一侧固定连接有收纳箱，所述收纳箱内壁的一侧固定连接有活动箱；
螺纹杆，所述螺纹杆的两端均通过轴承设置于所述活动箱的内壁，所述螺纹杆的外表面从左至右依次套设有螺纹块和第一锥齿轮；
滑杆，所述滑杆的数量为两个，两个所述滑杆的一端分别设置于所述螺纹块的顶部和底部，所述活动箱内壁的顶部和底部均固定连接有连接杆，所述连接杆的内部开设有与滑杆配合使用的滑槽，所述连接杆的一侧固定连接有传动板，所述传动板的另一侧依次贯穿活动箱和收纳箱并延伸至收纳箱的内部，所述收纳箱内壁的底部和顶部之间滑动连接有滑动板，所述传动板延伸至收纳箱内部的一端与滑动板的一侧固定连接，所述滑动板的另一侧固定连接有承载板。
2.如权利要求1所述的MPP一体化污水处理设备，其特征在于：所述承载板贯穿收纳箱并延伸至收纳箱的外部，所述承载板延伸至收纳箱外部的一端固定连接有电子称，所述絮凝剂进料箱顶部的一侧设置有絮凝剂进料斗。
3.如权利要求1所述的MPP一体化污水处理设备，其特征在于：所述壳体内壁的顶部和底部之间固定连接有分隔板，并且分隔板两侧的底部均设置有通管，所述壳体内壁的一侧与分隔板的一侧之间固定连接有过滤网，所述壳体顶部的另一侧设置有污水进水管，所述壳体一侧的底部设置有出水管。
4.如权利要求1所述的MPP一体化污水处理设备，其特征在于：所述电机箱内壁的顶部固定连接有电机，所述电机输出轴的外表面通过联轴器固定连接有搅拌轴，所述搅拌轴依次贯穿电机箱和壳体并延伸至壳体的内部，所述搅拌轴延伸至壳体内部的两侧均固定连接有搅拌杆。
5.如权利要求1所述的MPP一体化污水处理设备，其特征在于：所述第一锥齿轮的外表面啮合有第二锥齿轮，所述第二锥齿轮的顶部设置有转动轴，所述转动轴的另一端贯穿活动箱、收纳箱和絮凝剂进料箱并延伸至絮凝剂进料箱的顶部，所述转动轴延伸至絮凝剂进料箱顶部的一端转动连接有转盘。
6.如权利要求5所述的MPP一体化污水处理设备，其特征在于：所述转盘顶部的一侧设置有把手。
7.如权利要求1所述的MPP一体化污水处理设备，其特征在于：所述絮凝剂进料箱内壁底部的一侧连通有出料管，所述出料管依次贯穿絮凝剂进料箱和壳体并延伸至壳体的内部。
说明书

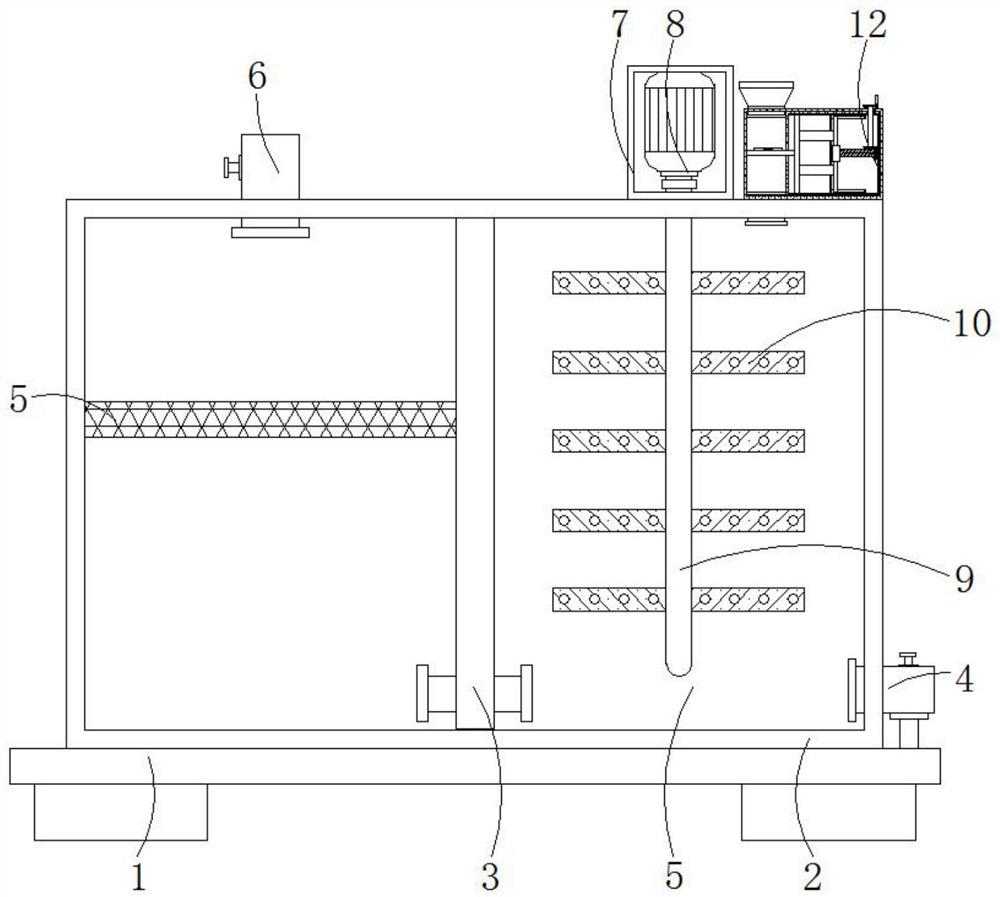

一种MPP一体化污水处理设备
技术领域
本实用新型具体涉及一种MPP一体化污水处理设备。
背景技术
污水处理是为使污水达到排入某一水体或再次使用的水质要求对其进行净化的过程；污水处理被广泛应用于建筑、农业、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。
现有技术下的MPP一体化污水处理设备在对污水进行处理时，需要添加絮凝剂，从而可便于对污水进行更好的净化；但是，现有的添加絮凝剂的方式一般是采用人工估量添加，人工添加误差大，污水处理效率低下，进而使得装置整体的实用性大大降低。
实用新型内容
本实用新型的目的在于针对现有技术的不足之处，提供一种MPP一体化污水处理设备，实现了MPP一体化污水处理设备在对污水进行处理时，能够定量添加絮凝剂的目的。
为解决上述技术问题，本实用新型提供的MPP一体化污水处理设备包括底板；
壳体，所述壳体的底部设置于所述底板的顶部；
电机箱，所述电机箱的底部设置于所述壳体顶部的一侧，所述壳体顶部的一侧且位于电机箱的一侧固定连接有絮凝剂进料箱，所述絮凝剂进料箱内壁的一侧固定连接有收纳箱，所述收纳箱内壁的一侧固定连接有活动箱；
螺纹杆，所述螺纹杆的两端均通过轴承设置于所述活动箱的内壁，所述螺纹杆的外表面从左至右依次套设有螺纹块和第一锥齿轮；
滑杆，所述滑杆的数量为两个，两个所述滑杆的一端分别设置于所述螺纹块的顶部和底部，所述活动箱内壁的顶部和底部均固定连接有连接杆，所述连接杆的内部开设有与滑杆配合使用的滑槽，所述连接杆的一侧固定连接有传动板，所述传动板的另一侧依次贯穿活动箱和收纳箱并延伸至收纳箱的内部，所述收纳箱内壁的底部和顶部之间滑动连接有滑动板，所述传动板延伸至收纳箱内部的一端与滑动板的一侧固定连接，所述滑动板的另一侧固定连接有承载板。
优选的，所述承载板贯穿收纳箱并延伸至收纳箱的外部，所述承载板延伸至收纳箱外部的一端固定连接有电子称，所述絮凝剂进料箱顶部的一侧设置有絮凝剂进料斗。
优选的，所述壳体内壁的顶部和底部之间固定连接有分隔板，并且分隔板两侧的底部均设置有通管，所述壳体内壁的一侧与分隔板的一侧之间固定连接有过滤网，所述壳体顶部的另一侧设置有污水进水管，所述壳体一侧的底部设置有出水管。
优选的，所述电机箱内壁的顶部固定连接有电机，所述电机输出轴的外表面通过联轴器固定连接有搅拌轴，所述搅拌轴依次贯穿电机箱和壳体并延伸至壳体的内部，所述搅拌轴延伸至壳体内部的两侧均固定连接有搅拌杆。
优选的，所述第一锥齿轮的外表面啮合有第二锥齿轮，所述第二锥齿轮的顶部设置有转动轴，所述转动轴的另一端贯穿活动箱、收纳箱和絮凝剂进料箱并延伸至絮凝剂进料箱的顶部，所述转动轴延伸至絮凝剂进料箱顶部的一端转动连接有转盘。
优选的，所述转盘顶部的一侧设置有把手。
优选的，所述絮凝剂进料箱内壁底部的一侧连通有出料管，所述出料管依次贯穿絮凝剂进料箱和壳体并延伸至壳体的内部。
与相关技术相比较，本实用新型提供的MPP一体化污水处理设备有如下有益效果：
本实用新型提供一种MPP一体化污水处理设备，通过在絮凝剂进料箱的承载板上设置电子称，可方便絮凝剂的定量添加，并且本装置通过转动把手，把手旋转时就会间接带动转盘进行旋转，转盘旋转时就会间接带动转动轴进行旋转，通过转动轴的旋转可间接带动第二锥齿轮进行旋转，第二锥齿轮的外表面与第一锥齿轮的外表面啮合，通过啮合作用可带动第一锥齿轮进行旋转，第一锥齿轮旋转时，可间接带动螺纹杆进行旋转，通过螺纹传动作用，可间接带动螺纹块进行运动，从而可通过螺纹块带动滑杆进行运动，滑杆运动时，可间接通过传动板带动承载板进行运动，通过承载板的运动可带动电子称进行运动，可将其收纳至收纳箱的内部，进而可扩大装置的使用范围，便于工作人员的使用。
（发明人：马云虎;贾昆）
