申请日2020.06.18
公开（公告）日2021.02.26
IPC分类号C02F9/14; C02F3/28; C02F103/32
摘要

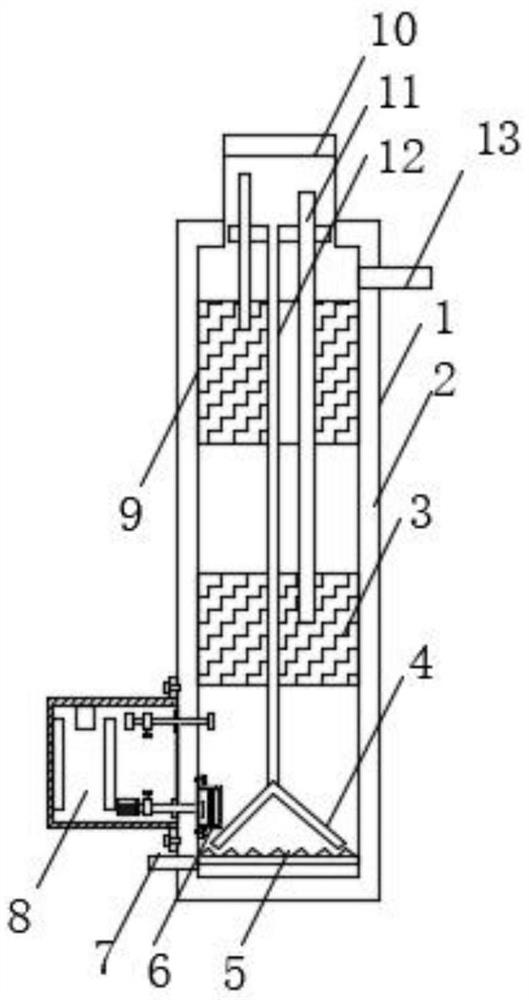

本实用新型公开了一种处理淀粉废水的厌氧反应器，包括罐体，所述罐体的侧表面底端贯穿设置有进水管，所述罐体内底部与进水管位置设置有布水器，所述罐体内部靠近布水器的上方位置设置有污泥罩，所述罐体内部靠近污泥罩的上方位置设置有一级三相分离器，所述一级三相分离器的上方设置有二级三相分离器，所述罐体的上端固定安装有气液分离器。本实用新型能够通过设置加热装置，利用水泵和抽水管将罐体内部的污水抽入加热装置，再通过加热板对污水进行加热到合适温度后，利用排水管重新排入罐体内部进行反应，增加了加热循环，可以提高污水的温度，使得厌氧反应器能够与污水进行充分反应，提高了对低温污水的净化效果。
污水进行过滤处理，防止污水中的污泥及其他杂质进入加热装置堵塞管道及水泵，过滤装置内部的过滤网通过卡块、卡槽与固定壳进行固定连接，在长时间使用后，可以方便的对过滤网进行拆卸清理和更换，防止过滤网网眼堵塞，影响抽水效果。
优选的，所述加热装置包括通过螺栓与罐体固定连接的壳体，所述壳体的内部底端贯穿设置有抽水管，所述抽水管的一端固定安装有水泵，所述壳体的内部上端一侧贯穿设置有排水管，所述壳体的内部上端另一侧设置有温度传感器，所述壳体的内部中间位置设置有加热板。
利用水泵和抽水管将罐体内部的污水抽入加热装置，再通过加热板对污水进行加热到合适温度后，利用排水管重新排入罐体内部进行反应，增加了加热循环，可以提高污水的温度，使得厌氧反应器能够与污水进行充分反应，提高了对低温污水的净化效果，温度传感器可以实时对污水温度进行检测，保证加热到合适的反应温度。
优选的，所述抽水管、排水管与壳体的连接位置均设置有密封圈，所述抽水管、排水管的侧表面均固定安装有单向阀，所述密封圈为一种橡胶材质的构件。
抽水管、排水管与壳体的连接位置均设置有密封圈，可以提高连接位置的密封性，抽水管、排水管的侧表面均固定安装有单向阀，可以防止污水回流，保证加热效果。
优选的，所述过滤装置包括通过螺栓与罐体内壁固定连接的固定裙边，所述固定裙边的侧表面固定安装有固定壳，所述固定壳内部固定安装有过滤网。
通过在加热装置的抽水管前端设置过滤装置，可以通过过滤网对抽入加热装置的污水进行过滤处理，防止污水中的污泥及其他杂质进入加热装置堵塞管道及水泵。
优选的，所述固定壳内表面嵌入开设有卡槽，所述过滤网的侧表面固定安装有卡块，所述过滤网通过卡块、卡槽与固定壳固定连接。
过滤装置内部的过滤网通过卡块、卡槽与固定壳进行固定连接，在长时间使用后，可以方便的对过滤网进行拆卸清理和更换，防止过滤网网眼堵塞，影响抽水效果。
优选的，所述罐体的内壁夹层内填充设置有保温层，所述保温层为一种玻璃棉材质的构件。
通过采用上述技术方案，罐体的内壁夹层内填充设置有保温层，通过设置保温层提高装置的保温效果，利于保持污水温度，进而提高净化效果。
优选的，所述罐体外表面上端对应气液分离器的位置贯穿设置有出水管，所述罐体的侧表面底端靠近进水管的位置开设有检修门。
通过采用上述技术方案，罐体的侧表面底端靠近进水管的位置开设有检修门，可以通过检修门对过滤装置进行拆卸清理，方便检修人员使用。
与现有技术相比，本实用新型的有益效果是：
1、本实用新型通过设置加热装置，利用水泵和抽水管将罐体内部的污水抽入加热装置，再通过加热板对污水进行加热到合适温度后，利用排水管重新排入罐体内部进行反应，增加了加热循环，可以提高污水的温度，使得厌氧反应器能够与污水进行充分反应，提高了对低温污水的净化效果，进而提高了排出的净化水质量，有利于环境保护。
2、本实用新型通过在加热装置的抽水管前端设置过滤装置，可以通过过滤网对抽入加热装置的污水进行过滤处理，防止污水中的污泥及其他杂质进入加热装置堵塞管道及水泵，过滤装置内部的过滤网通过卡块、卡槽与固定壳进行固定连接，在长时间使用后，可以方便的对过滤网进行拆卸清理和更换，防止过滤网网眼堵塞，影响抽水效果。
（发明人：付秋爽;张振贤;邸造强;刘广;张雅平;惠敢;薛丹;田文超;党酉胜）
