申请日2020.07.18
公开（公告）日2021.03.02
IPC分类号C02F9/02; C02F11/125; B01F7/04; C02F103/20
摘要
本实用新型公开了一种火鸡养殖用污水处理设备，包括机架、分离箱、投料台、分离组件、下料口、输料组件、沉降组件和承重支架,所述机架的顶部端面一侧通过螺栓固定安装有分离箱,所述分离箱的顶部端面一侧固定安装有投料台,所述分离箱的内部设置有分离组件,所述分离箱的底部端面一侧连接安装有下料口,所述机架的顶部端面另一侧设置有输料组件,所述机架的底部端面一侧设置有沉降组件；该火鸡养殖用污水处理设备,体积小巧,结构稳定,支撑牢固；使用时,不仅能够将污水中的粪便与污水分离,使得粪便固体物能够单独排出,而且也能够对分离后的污水进行消毒过滤处理,过滤效果好,消毒充分,有效提高污水处理的效果。
权利要求书

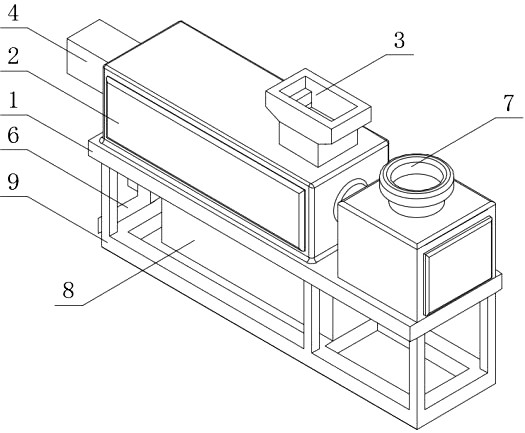

1.一种火鸡养殖用污水处理设备，其特征在于，包括机架（1）、分离箱（2）、投料台（3）、分离组件（4）、下料口（5）、输料组件（7）、沉降组件（8）和承重支架（9）,所述机架（1）的顶部端面一侧通过螺栓固定安装有分离箱（2）,所述分离箱（2）的顶部端面一侧固定安装有投料台（3）,所述分离箱（2）的内部设置有分离组件（4）,所述分离箱（2）的底部端面一侧连接安装有下料口（5）,所述机架（1）的顶部端面另一侧设置有输料组件（7）,所述机架（1）的底部端面一侧设置有沉降组件（8）；
所述沉降组件（8）包括沉降箱（81）、滤水板（82）、吸附网（83）、沉淀电机（84）、沉淀架（85）和排水管（86）,所述沉降箱（81）固定安装在机架（1）的底部端面一侧,所述沉降箱（81）的顶部设置有滤水板（82）,且滤水板（82）的顶部与分离箱（2）的内部连通,所述沉降箱（81）的内侧顶部固定安装有吸附网（83）,所述沉降箱（81）的外壁一侧固定安装有沉淀电机（84）,所述沉淀电机（84）的一侧连接安装有沉淀架（85）,且沉淀架（85）位于沉降箱（81）的内部,所述沉降箱（81）的底部端面中央插接安装有排水管（86）。
2.根据权利要求1所述的火鸡养殖用污水处理设备，其特征在于，所述分离组件（4）包括挤压电机（41）、挤压轴（42）、螺旋叶（43）、传动端盖（44）和粪便槽（45）,所述挤压电机（41）固定安装在分离箱（2）的端面一侧,所述挤压轴（42）设置在分离箱（2）的内部中央,且所述挤压电机（41）的一端通过电机轴与挤压轴（42）的一端固定连接,所述挤压轴（42）的另一端穿过分离箱（2）连接安装有传动端盖（44）,所述挤压轴（42）的外侧固定安装有若干个螺旋叶（43）,所述分离箱（2）的底部端面一侧开设有粪便槽（45）,且粪便槽（45）的底部与下料口（5）连接。
3.根据权利要求1所述的火鸡养殖用污水处理设备，其特征在于，所述下料口（5）的外侧固定安装有落料板（6）。
4.根据权利要求1所述的火鸡养殖用污水处理设备，其特征在于，所述输料组件（7）包括物料箱（71）、物料仓（72）、隔板（73）、输料泵（74）、进料管（75）和排料管（76）,所述物料箱（71）通过螺栓固定安装在机架（1）的顶部端面另一侧,所述物料箱（71）的内部设置有物料仓（72）,所述物料仓（72）的内部一侧安装有隔板（73）,且隔板（73）的内侧底部固定安装有输料泵（74）,所述输料泵（74）的一端连接安装有进料管（75）,且进料管（75）的一端与物料仓（72）的底部一端连接, 所述输料泵（74）的另一端连接安装有排料管（76）,且排料管（76）的一端与沉降箱（81）的内部连通。
5.根据权利要求1所述的火鸡养殖用污水处理设备，其特征在于，所述排水管（86）的顶部一端与沉降箱（81）的内部连通,且排水管（86）的底部一端连接安装有阀门。
6.根据权利要求1所述的火鸡养殖用污水处理设备，其特征在于，所述机架（1）的底部端面通过焊接固定安装有承重支架（9）。
说明书
一种火鸡养殖用污水处理设备
技术领域
本实用新型涉及火鸡养殖设备领域，具体为一种火鸡养殖用污水处理设备。
背景技术
火鸡体型较大，瘦肉出产率高，肉质细嫩，含有较高的蛋白质和极丰富的氨基酸。在与其他禽类肉质的比较中胆固醇含量较低，是营养价值比较高的禽肉,具有较大的经济价值,从而越来越多的进行人工养殖。
人工养殖火鸡时,会产生大量污水；为了降低环境污染,通常需要对污水进行处理,再进行排放；由于污水中含有粪便, 现有技术中的污水处理设备,体积较大,操作不便；而且,在使用时,无法对粪便进行有效处理,从而导致污水处理的效果较差；因此,设计一种火鸡养殖用污水处理设备是很有必要的。
实用新型内容
本实用新型的目的在于提供一种火鸡养殖用污水处理设备，体积小巧,结构稳定,支撑牢固；在使用时,不仅能够将污水中的粪便与污水分离,使得粪便固体物能够单独排出,而且也能够对分离后的污水进行消毒过滤处理,过滤效果好,消毒充分,有效提高污水处理的效果。
本实用新型的目的可以通过以下技术方案实现：
一种火鸡养殖用污水处理设备，包括机架、分离箱、投料台、分离组件、下料口、输料组件、沉降组件和承重支架,所述机架的顶部端面一侧通过螺栓固定安装有分离箱,所述分离箱的顶部端面一侧固定安装有投料台,所述分离箱的内部设置有分离组件,所述分离箱的底部端面一侧连接安装有下料口,所述机架的顶部端面另一侧设置有输料组件,所述机架的底部端面一侧设置有沉降组件；
所述沉降组件包括沉降箱、滤水板、吸附网、沉淀电机、沉淀架和排水管,所述沉降箱固定安装在机架的底部端面一侧,所述沉降箱的顶部设置有滤水板,且滤水板的顶部与分离箱的内部连通,所述沉降箱的内侧顶部固定安装有吸附网,所述沉降箱的外壁一侧固定安装有沉淀电机,所述沉淀电机的一侧连接安装有沉淀架,且沉淀架位于沉降箱的内部,所述沉降箱的底部端面中央插接安装有排水管。
作为本实用新型进一步的方案：所述分离组件包括挤压电机、挤压轴、螺旋叶、传动端盖和粪便槽,所述挤压电机固定安装在分离箱的端面一侧,所述挤压轴设置在分离箱的内部中央,且所述挤压电机的一端通过电机轴与挤压轴的一端固定连接,所述挤压轴的另一端穿过分离箱连接安装有传动端盖,所述挤压轴的外侧固定安装有若干个螺旋叶,所述分离箱的底部端面一侧开设有粪便槽,且粪便槽的底部与下料口连接。
作为本实用新型进一步的方案：所述下料口的外侧固定安装有落料板。
作为本实用新型进一步的方案：所述输料组件包括物料箱、物料仓、隔板、输料泵、进料管和排料管,所述物料箱通过螺栓固定安装在机架的顶部端面另一侧,所述物料箱的内部设置有物料仓,所述物料仓的内部一侧安装有隔板,且隔板的内侧底部固定安装有输料泵,所述输料泵的一端连接安装有进料管,且进料管的一端与物料仓的底部一端连接,所述输料泵的另一端连接安装有排料管,且排料管的一端与沉降箱的内部连通。
作为本实用新型进一步的方案：所述排水管的顶部一端与沉降箱的内部连通,且排水管的底部一端连接安装有阀门。
作为本实用新型进一步的方案：所述机架的底部端面通过焊接固定安装有承重支架。
本实用新型的有益效果：该火鸡养殖用污水处理设备，体积小巧,结构稳定,支撑牢固；在使用时,通过分离组件能够将污水中的粪便与污水分离,使得粪便固体物能够单独排出,而且通过输料组件和沉降组件也能够对分离后的污水进行消毒过滤处理,过滤效果好,消毒充分,有效提高污水处理的效果。
（发明人：廖正军）
