申请日2020.07.24
公开（公告）日2021.03.12
IPC分类号C02F3/08
摘要
本实用新型提供了一种浆叶间互式流体推动型生物转盘，包括位于生物转盘中轴线上的转轴，所述转轴两端均穿出生化池，所述转轴和生化池转动连接，还包括扇叶A、管道和空气炮；所述扇叶A设置在生化池内部的转轴一端，所述扇叶A为多个，多个所述扇叶A在转轴上环形布置；所述管道一端和空气炮连接，所述管道另一端插入生化池内，所述空气炮向生化池内输出氧气，所述管道另一端输出的氧气冲击扇叶A，使扇叶A转动。采用本方案，可在向生化池内部的污水中输入氧气时，能带动转轴转动，两种功能相结合，操作简单方便，无需另外配备驱动装置，节约成本，且可以整体搬运，适宜于异地利用和重复利用。
权利要求书

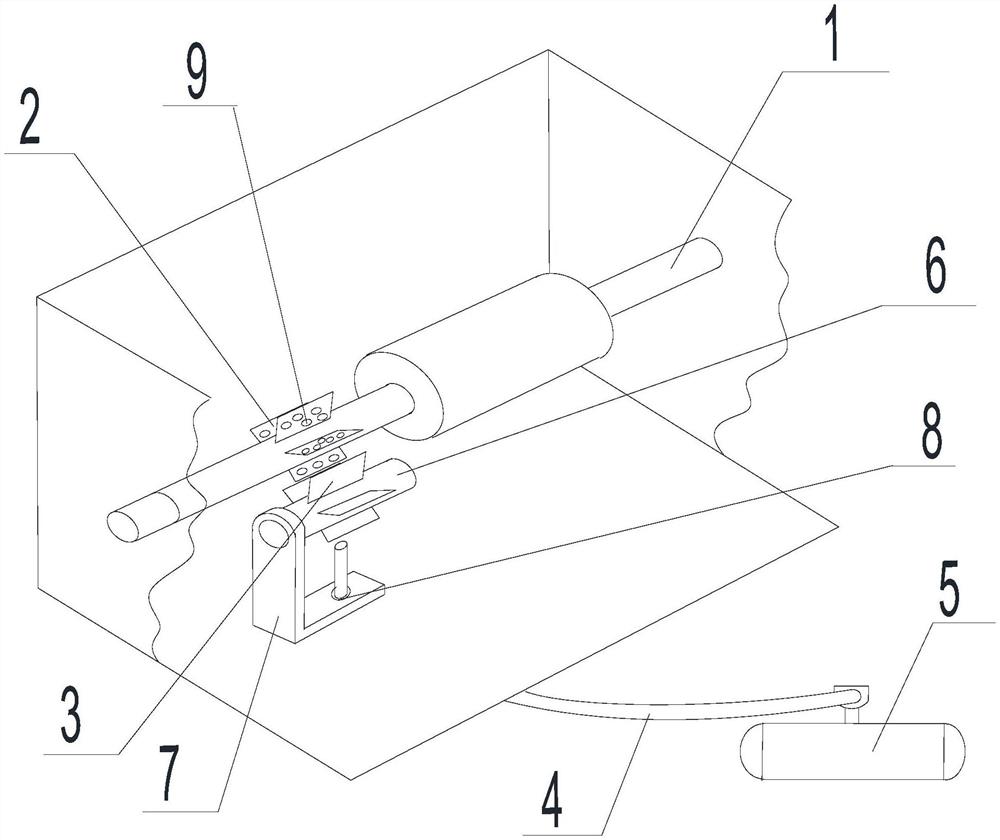

1.一种浆叶间互式流体推动型生物转盘，包括位于生物转盘中轴线上的转轴(1)，所述转轴(1)两端均穿出生化池，所述转轴(1)和生化池转动连接，其特征在于，还包括扇叶A(2)、管道(4)和空气炮(5)；
所述扇叶A(2)设置在生化池内部的转轴(1)一端，所述扇叶A(2)为多个，多个所述扇叶A(2)在转轴(1)上环形布置；
所述管道(4)一端和空气炮(5)连接，所述管道(4)另一端插入生化池内，所述空气炮(5)向生化池内输出氧气，所述管道(4)另一端输出的氧气冲击扇叶A(2)，使扇叶A(2)转动。
2.根据权利要求1所述的一种浆叶间互式流体推动型生物转盘，其特征在于，还包括扇叶B(3)、传动轴(6)和固定座(7)；所述固定座(7)设置在生化池内部，所述传动轴(6)一端和固定座(7)转动连接，所述传动轴(6)中部设置多个扇叶B(3)，多个所述扇叶B(3)在传动轴(6)上环形布置，所述管道(4)另一端输出的氧气冲击扇叶B(3)，使扇叶B(3)转动，多个所述扇叶B(3)和多个所述扇叶A(2)相配合，扇叶B(3)转动时带动扇叶A(2)同步转动。
3.根据权利要求2所述的一种浆叶间互式流体推动型生物转盘，其特征在于，所述固定座(7)上设置有和管道(4)相匹配的通孔A(8)，所述通孔A(8)上带有锁扣，管道(4)另一端穿过通孔A(8)输出氧气冲击扇叶B(3)，所述管道(4)和通孔A(8)锁扣连接。
4.根据权利要求2所述的一种浆叶间互式流体推动型生物转盘，其特征在于，多个所述扇叶A(2)和多个所述扇叶B(3)的平面均沿转轴(1)长度方向。
5.根据权利要求2所述的一种浆叶间互式流体推动型生物转盘，其特征在于，每个所述扇叶A(2)上均设置有通孔B(9)。
6.根据权利要求2所述的一种浆叶间互式流体推动型生物转盘，其特征在于，每个所述扇叶A(2)上的通孔B(9)均为多个。
7.根据权利要求2所述的一种浆叶间互式流体推动型生物转盘，其特征在于，所述扇叶A(2)、扇叶B(3)、传动轴(6)和固定座(7)均采用轻质材料。
8.根据权利要求1所述的一种浆叶间互式流体推动型生物转盘，其特征在于，所述管道(4)采用耐腐蚀的金属软管。
说明书
一种浆叶间互式流体推动型生物转盘
技术领域
本实用新型涉及污水处理设备技术领域，具体涉及一种浆叶间互式流体推动型生物转盘。
背景技术
生物转盘是污水处理的常规设备，净化污水的好氧生物菌种主要以生物膜的形式附着在转盘上，转盘的转动也带入了好氧微生物生长所需要的溶解氧。现有技术中为了使处理污水效果增加，会向生化池内部的污水中输入氧气，增加水中氧气含量，而为了驱动生物转盘绕自身转动，往往会另外配有驱动电机等驱动装置，此种方式结构较为复杂，机械磨损大，成本较高。
实用新型内容
本实用新型为解决上述问题，提供了一种浆叶间互式流体推动型生物转盘，采用本方案，可在向生化池内部的污水中输入氧气时，能带动转轴转动，两种功能相结合，操作简单方便，无需另外配备驱动装置，节约成本，且可以整体搬运，适宜于异地利用和重复利用。
本实用新型采用的技术方案为：一种浆叶间互式流体推动型生物转盘，包括位于生物转盘中轴线上的转轴，所述转轴两端均穿出生化池，所述转轴和生化池转动连接，还包括扇叶A、管道和空气炮；
所述扇叶A设置在生化池内部的转轴一端，所述扇叶A为多个，多个所述扇叶A在转轴上环形布置；
所述管道一端和空气炮连接，所述管道另一端插入生化池内，所述空气炮向生化池内输出氧气，所述管道另一端输出的氧气冲击扇叶A，使扇叶A转动。
本方案具体运作时，转轴两端均穿出生化池，由生化池支撑转轴工作，转轴和生化池转动连接，此时转轴可绕自身轴线转动，在生化池内部的转轴一端上设置多个扇叶A，且多个扇叶A绕转轴环形布置，此时扇叶A转动时，转轴随之转动。在生化池外部设置空气炮，空气炮通过管道向生化池内的污水中充入氧气，此时管道另一端可选择靠近扇叶A的位置，空气炮输出氧气时，会产生强大的气流冲击力，并带动水体，产生水气复合状态的动能冲击，冲击扇叶A，驱动扇叶A开始转动，带动生物转盘开始转动，实现一种装置来实现增加水体含氧率和驱动生物转盘转动的双重功效。
进一步的，还包括扇叶B、传动轴和固定座；所述固定座设置在生化池内部，所述传动轴一端和固定座转动连接，所述传动轴中部设置多个扇叶B，多个所述扇叶B在传动轴上环形布置，所述管道另一端输出的氧气冲击扇叶B，使扇叶B转动，多个所述扇叶B和多个所述扇叶A相配合，扇叶B转动时带动扇叶A同步转动。
本方案具体运作时，在扇叶A和管道之间增加扇叶B，多个扇叶B设置在传动轴中部，且绕传动轴环形布置，传动轴被固定座安装在生化池内部，且传动轴和固定座转动连接，传动轴可绕自身轴线转动，并带动多个扇叶B随之转动，扇叶B接触扇叶A，且每个扇叶B均和每个扇叶A相配合，可形容为啮合传动的形式，多个扇叶B转动时，带动扇叶A转动，扇叶A和扇叶B的转动方向相反。由于转轴一般处于水平面位置，此方式增加扇叶B，使管道不用调整过高，且更能接近扇叶，提高了冲击力。
进一步的，所述固定座上设置有和管道相匹配的通孔A，所述通孔A上带有锁扣，管道另一端穿过通孔A输出氧气冲击扇叶，所述管道和通孔A锁扣连接。
本方案具体运作时，管道穿过固定座上的通孔A向污水中输出氧气，且通孔A尺寸和管道尺寸相匹配，且通孔A上带有锁扣，锁扣和管道连接，此时管道被固定，使管道在强大的冲击力下不会改变方向，稳定性高。
进一步的，为增加受力面积，提高冲击力产生的传动力，促使生物转盘转动，设置为：多个所述扇叶A和多个所述扇叶的平面均沿转轴长度方向。
进一步的，为使扇叶A转动时，减小扇叶A在水体中转动所受水的阻力，促使生物转盘转动，设置为：每个所述扇叶上均设置有通孔B。
进一步的，为继续减小扇叶A在水体中转动所受水的阻力，设置为：每个所述扇叶上的通孔B均为多个。
进一步的，为安装和使用方便，且为适应污水的耐酸碱腐蚀性，需具有一定刚性及强度，且使用寿命长，可采用如硬质铝合金、增强尼龙等材料，设置为：所述扇叶A、扇叶B、传动轴和固定座均采用轻质材料。
进一步的，为使管道适应污水的耐酸碱腐蚀性，且受冲击力时不易改变方向和发生形变，设置为：所述管道采用耐腐蚀的金属软管。
本实用新型具有以下有益效果：
本方案提供了一种浆叶间互式流体推动型生物转盘，采用本方案，可在向生化池内部的污水中输入氧气时，能带动转轴转动，两种功能相结合，操作简单方便，无需另外配备驱动装置，节约成本，且可以整体搬运，适宜于异地利用和重复利用。
（发明人：万兆刚）
